Hur kan ett CNC-bearbetat aluminiumhus med spår och utskärningar förbättra precision, passform och produktprestanda

När utrustning kräver exakt komponentpositionering, anpassade monteringsfunktioner och en pålitlig strukturell design,CNC-bearbetat aluminiumhus med spår och utskärningarerbjuder en praktisk tillverkningslösning.BoyuanHårdvara tillverkar skräddarsydda aluminiumhus enligt kundens ritningar och strukturella krav, med hjälp av 3-axlig CNC-fräsning för att producera åtkomliga spår, försänkta ytor, trappstegsytor, hål och utskärningar för elektronisk utrustning och industriella sammansättningar.

Ett CNC-bearbetat aluminiumhölje är mer än ett skyddande skal. Dess spår, spår, urtag och exakt placerade öppningar kan hjälpa till att rymma interna komponenter, stödja montering och förbättra integrationen med omgivande strukturer. Den här artikeln förklarar de viktigaste bearbetningsfunktionerna, materialöverväganden, designkrav, tillverkningsprocess och kvalitetskontroller som köpare bör utvärdera innan de beställer ett anpassat aluminiumhölje. Den beskriver också hur ritningsgranskning hjälper tillverkare att bedöma genomförbarhet, kostnad och produktionseffektivitet.

Innehållsförteckning

1. Vad är ett CNC-bearbetat aluminiumhus med spår och utskärningar?
2. Vilka bearbetningsfunktioner är viktigast?
3. Vilka är de huvudsakliga fördelarna?
4. Hur ska du välja aluminiummaterial?
5. Hur tillverkas ett anpassat aluminiumhus?
6. Vilka designdetaljer ska köpare ange?
7. Var används dessa hus vanligtvis?
8. Hur jämför CNC-bearbetning med andra metoder?
9. Hur kan du utvärdera tillverkningskvalitet?
10. Vanliga frågor
11. Hur kan du starta ditt anpassade bostadsprojekt?

1. Vad är ett CNC-bearbetat aluminiumhus med spår och urskärningar?

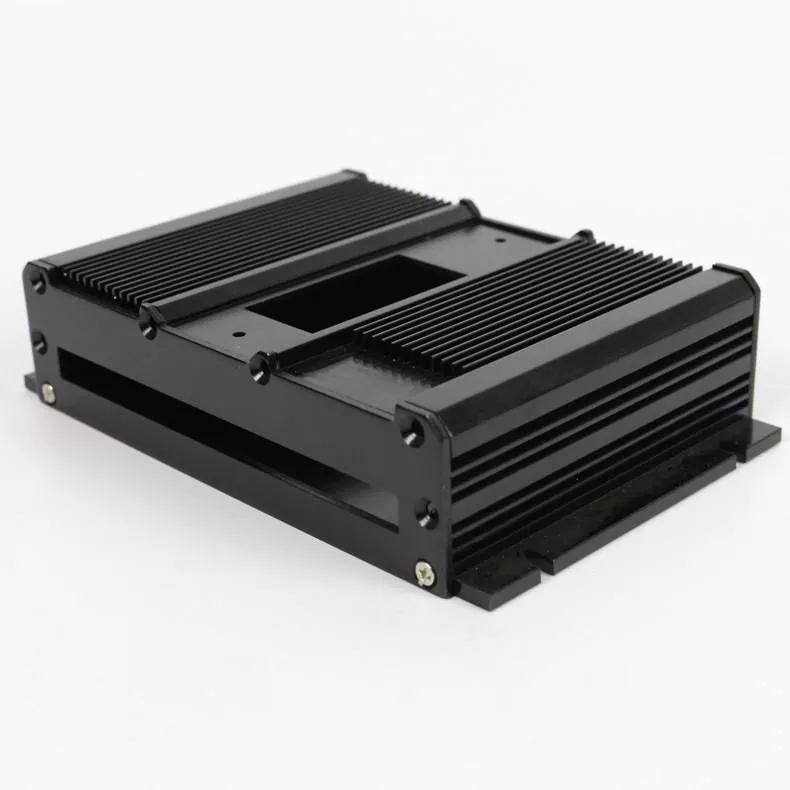

Ett CNC-bearbetat aluminiumhus med spår och utskärningar är en anpassad aluminiumkomponent som tillverkas genom datorstyrd bearbetning. Baserat på en CAD-modell eller teknisk ritning tar skärverktyg bort material från ett aluminiumarbetsstycke för att skapa den erforderliga yttre profilen, interna urtag, slitsar, monteringshål och andra funktionella funktioner.

Till skillnad från ett enkelt rektangulärt hölje kan detta hölje inkorporera flera geometrier i en komponent. Ett spår kan lokalisera en passande del, ett försänkt område kan ge utrymme för en inre montering, och en urskärning kan rymma en kontakt, kabel, fästelement eller annat gränssnitt.

Boyuan Hardwares produkt är designad kring kundritningar och specificerade strukturella krav. Dess 3-axliga CNC-fräsprocess stöder en rad funktioner när deras geometri, arbetsstyckesorientering och verktygstillgänglighet är lämpliga för den valda installationen.

För köpare är det väsentliga att överväga om varje bearbetad funktion tjänar ett definierat mekaniskt eller monteringssyfte. Bra geometri förbättrar integrationen utan att lägga till onödig tillverkningskomplexitet.

2. Vilka bearbetningsfunktioner är viktigast?

Effektiviteten hos ett anpassat aluminiumhölje beror på hur väl dess individuella egenskaper stödjer hela produktdesignen. Varje funktion bör definieras av dess dimensioner, position och förhållande till intilliggande komponenter.

Spår och slitsar

Spår och slitsar kan hjälpa till att lokalisera komponenter, styra passande delar, ge spelrum eller anpassa designspecifika gränssnitt. Deras bredd, djup, längd och position bör specificeras tydligt för att säkerställa den avsedda passformen.

Försänkta ytor och fickor

Fördjupningar skapar utrymme i ett hölje för interna komponenter eller strukturella detaljer. Deras dimensioner måste ta hänsyn till komponenthöljen, väggtjocklek, verktygsåtkomst och det återstående materialet som behövs för att bibehålla styvheten.

Stegade ytor

Olika ythöjder kan fastställa monteringsnivåer, inriktningsreferenser eller spel mellan intilliggande delar. Dessa ytor bör dimensioneras från lämpliga referenspunkter så att deras förhållande förblir konsekventa under monteringen.

Anpassade hål och utskärningar

Hål och urtag kan rymma fästelement, kontakter, kablar och andra gränssnitt. Deras storlek, placering och form bör matcha de relevanta parningskomponenterna. Gängade hål kräver också tydligt definierade gängspecifikationer och ingreppsdjup.

• Ange spårets bredd, djup och position.
• Identifiera kritiska monteringsytor och referensdatum.
• Define hole diameters, spacing, and thread details.
• Bekräfta att inre urtag lämnar tillräckligt konstruktionsmaterial.
• Identifiera kosmetiska ytor och funktionella gränssnitt separat.

3. Vilka är de huvudsakliga fördelarna?

Anpassad CNC-bearbetning gör det möjligt för designers att integrera flera funktionella detaljer i ett hölje snarare än att förlita sig på en grundläggande profil som kräver omfattande sekundär modifiering.

Mer exakt komponentintegration

När kritiska dimensioner fastställs i den tekniska ritningen, kan bearbetade detaljer placeras för att passa den avsedda monteringen. Detta hjälper till att minska passningsproblem som kan undvikas och stöder repeterbar installation.

Större designflexibilitet

Spår, fickor, trappstegsytor och skräddarsydda utskärningar kan anpassas till en specifik produktkonfiguration. Denna flexibilitet är användbar för specialiserad utrustning, prototyper och projekt med förändrade mekaniska krav.

Lättviktskonstruktion

Aluminium ger en användbar kombination av relativt låg densitet, bearbetbarhet och strukturell prestanda. Rätt utformade urtag kan ta bort onödigt material samtidigt som den styrka som krävs för den avsedda applikationen bevaras.

Funktionell och visuell konsistens

Kontrollerad bearbetning kan producera definierade kanter, enhetliga funktionslayouter och konsekvent ytgeometri. Lämplig efterbehandling kan ytterligare stödja slutproduktens utseende och miljökrav.

Dessa fördelar beror på legeringen, delens geometri, toleranser, bearbetningsinställning och inspektionsmetod. Prestandan bör därför utvärderas mot den faktiska tillämpningen snarare än antas från enbart tillverkningsprocessen.

4. Hur ska du välja aluminiummaterial?

Materialvalet påverkar bearbetbarheten, mekaniska egenskaper, korrosionsbeteende, ytbehandling och totalkostnad. Lämplig kvalitet beror på höljets belastningsförhållanden, driftsmiljö och funktionskrav.

Vanliga tekniska legeringar som 6061 övervägs ofta för bearbetade hus på grund av deras balans mellan bearbetbarhet och mekaniska egenskaper. Den specifika legeringen och temperamentet bör dock bekräftas med tillverkaren snarare än antas för varje projekt.

För ytterligare bakgrund kan köpare granska Boyuans aluminiumtillverkningswebbplats och dess CNC-bearbetade höljeproduktdetaljer.

5. Hur tillverkas ett anpassat aluminiumhus?

Ett tillförlitligt tillverkningsarbetsflöde börjar med designgranskning och fortsätter genom bearbetning, efterbearbetning och dimensionskontroll. Den exakta sekvensen beror på detaljens geometri och överenskomna specifikationer.

1. Ritning och modellgranskning:Tillverkaren undersöker CAD-modellen, dimensioner, toleranser, kritiska ytor och avsedd montering.
2. Materialbekräftelse:Erforderlig aluminiumlegering och materialskick överenskoms före produktion.
3. Förberedelse av arbetsstycket:Beståndet väljs och säkras i en fixtur lämplig för de planerade bearbetningsoperationerna.
4. CNC fräsning:Tillgängliga spår, urtag, profiler, trappsteg och urtag är bearbetade enligt godkänd design.
5. Ytterligare operationer:Borrning, gängning, gradning eller andra specificerade operationer slutförs vid behov.
6. Ytbehandling:Eventuell överenskommen behandling appliceras efter beaktande av dimensionella effekter och funktionella ytor.
7. Inspektion:Kritiska dimensioner, särdragsplatser, gängor och ytförhållanden kontrolleras mot ritningen.

För 3-axlig bearbetning är verktygsåtkomst och arbetsstyckesorientering särskilt viktiga. Vissa komplexa funktioner kan kräva ompositionering av delen eller ändring av inställningen. Att granska dessa krav före produktion hjälper till att identifiera möjliga designjusteringar och undvika onödiga bearbetningssteg.

6. Vilka designdetaljer ska köpare ange?

En komplett ritning hjälper tillverkaren att förstå vad som måste tillverkas och vilka dimensioner som betyder mest. Tvetydiga krav kan leda till ytterligare förtydliganden, undvikbar omarbetning eller förseningar.

Innan du begär en offert, förbered följande information:

• 3D CAD-modell:Ange en lämplig fil, såsom STEP, när tillgänglig.
• Dimensionerad ingenjörsritning:Inkludera övergripande dimensioner, objektsplaceringar, toleranser och referenser.
• Specifikationer för spår och urtag:Definiera bredder, djup, längder och deras avsedda funktioner.
• Hål och gängdetaljer:Identifiera diametrar, gängstandarder, djup och positionskrav.
• Materialkrav:Ange den föredragna legeringen eller be tillverkaren att rekommendera ett lämpligt alternativ.
• Ytbehandling:Ange önskad finish, utseende och eventuella ytor som måste förbli obehandlade.
• Orderkvantitet:Tillhandahåll prototyp, prov och förväntade produktionskvantiteter där det är relevant.
• Besiktningsförväntningar:Identifiera funktionskritiska dimensioner och eventuell nödvändig inspektionsdokumentation.

Det är också viktigt att undvika onödigt snäva toleranser för varje dimension. Att koncentrera strängare krav på kritiska gränssnitt, matchande ytor och lokaliseringsfunktioner kan hjälpa till att balansera funktionell prestanda och tillverkningskostnad.

7. Var används dessa hus vanligtvis?

Ett CNC-bearbetat aluminiumhus med spår och utskärningar kan stödja en mängd olika applikationer där anpassad geometri och komponentintegrering är viktiga.

• Elektronisk utrustning:Hus och strukturella komponenter med definierade öppningar, monteringspunkter eller inre spelrum.
• Industriella maskiner:Anpassade komponenter som ansluter, lokaliserar eller stödjer mekaniska enheter.
• Monteringssystem:Delar med slitsar, trappstegsytor och positioneringsfunktioner.
• Instrumentation:Hus som kräver specifika komponentgränssnitt och noggrant placerade öppningar.
• Specialutrustning:Lågvolym eller applikationsspecifika delar som inte passar standardkapslingsmått.

Lämpligheten för alla höljen beror på den fullständiga konstruktionen, inklusive strukturella belastningar, termiska förhållanden, tätningskrav och miljöexponering. Där elektrisk skärmning, inträngningsskydd eller värmeavledning krävs, måste dessa funktioner konstrueras och verifieras separat.

8. Hur jämför CNC-bearbetning med andra metoder?

CNC-bearbetning är särskilt användbar när en komponent kräver anpassade funktioner, ritningsbaserad dimensionskontroll eller designflexibilitet. Andra tillverkningsprocesser kan vara mer ekonomiska för olika produktionsförhållanden.

Den bästa processen beror på årlig volym, geometri, toleranser, verktygsbudget och leveranskrav. För anpassade höljen med flera bearbetade funktioner kan en ritningsgranskning hjälpa till att avgöra om CNC-bearbetning eller en kombination av processer är lämpligare.

9. Hur kan du utvärdera tillverkningskvalitet?

Kvalitetsbedömning bör fokusera på om det färdiga boendet uppfyller sina dokumenterade krav. Ett rent utseende är användbart, men det ersätter inte måttverifiering eller funktionskontroller.

När du utvärderar en leverantör, överväg dessa kontrollpunkter:

• Dimensionell överensstämmelse:Verifiera kritiska spårdjup, utskärningsstorlekar, hålpositioner och övergripande dimensioner.
• Monteringskompatibilitet:Kontrollera passformen av passande delar, kontakter, fästelement och monteringsgränssnitt där så är tillämpligt.
• Ytans skick:Inspektera för grader, repor, verktygsmärken och andra defekter som är relevanta för specifikationen.
• Trådkvalitet:Bekräfta trådstorlek, djup och användbarhet mot den tekniska ritningen.
• Material och finish:Kontrollera att överenskommen legering och ytbehandling har levererats.
• Dokumentation:Kom överens i förväg om dimensionsrapporter, materialregister eller andra inspektionsdokument som krävs för godkännande.

För återkommande beställningar hjälper tydliga acceptanskriterier och kontrollerade ritningsrevisioner att upprätthålla överensstämmelse mellan produktionssatser. Leverantörer bör också informeras om eventuella ändringar av produktens avsedda användning som kan påverka kraven på bearbetning eller inspektion.

10. Vanliga frågor

1. Kan Boyuan tillverka ett CNC-bearbetat aluminiumhus med spår och utskärningar enligt en skräddarsydd ritning?

Ja. Boyuan Hardware accepterar anpassade huskrav baserat på kundens ritningar och specificerade strukturella behov. Möjligheten att tillverka beror på detaljens geometri, nödvändiga funktioner och tillgänglig bearbetningsinställning.

2. Kan spår och försänkta ytor tillverkas med 3-axlig CNC-fräsning?

Ja, förutsatt att funktionerna är tillgängliga för skärverktygen och lämpar sig för den valda inställningen. Funktioner som är svåra att komma åt kan kräva ompositionering, ytterligare inställningar eller designändringar.

3. Vilken information ska jag lämna för en offert?

Tillhandahåll en dimensionerad ritning eller 3D CAD-modell, materialkrav, kritiska toleranser, ytfinish, orderkvantitet och eventuella speciella inspektionskrav. Dessa detaljer hjälper tillverkaren att bedöma genomförbarheten och förbereda en mer relevant offert.

4. Kan höljet inkludera hål, slitsar och trappstegsytor i en komponent?

These features can often be combined in one design. Their compatibility depends on tool accessibility, wall thickness, workpiece positioning, and the overall machining sequence.

5. Hur minskar jag kostnaden för ett anpassat aluminiumhus?

Använd praktiska funktionsmått, undvik onödigt djupa eller smala fickor, standardisera hål- och gängspecifikationer där det är möjligt och tillämpa snäva toleranser endast där funktionen kräver det. Tidig ritningsgranskning kan identifiera möjligheter att förenkla bearbetning.

6. Är en speciell aluminiumlegering lämplig för varje husapplikation?

Nej. Val av legering beror på styrka, bearbetbarhet, korrosionsexponering, driftsförhållanden och krav på ytbehandling. Bekräfta materialkvaliteten med tillverkaren före produktion.

7. Hur kan jag bekräfta att den färdiga delen uppfyller mina krav?

Definiera mätbara acceptanskriterier i den tekniska ritningen och kom överens om inspektionsmetoder före produktion. Kritiska dimensioner, funktionsplatser, trådar och matchande gränssnitt bör få särskild uppmärksamhet.

11. Hur kan du starta ditt anpassade bostadsprojekt?

Ett väldesignat CNC-bearbetat aluminiumhus med spår och utskärningar kombinerar funktionell geometri med praktisk tillverkningsbarhet. Genom att definiera syftet med varje spår, urtag, hål och utskärning kan köpare förbättra monteringskompatibiliteten, klargöra kvalitetsförväntningar och fatta mer välgrundade beslut om produktionskostnad.

Boyuan Hardware tillhandahåller kundanpassade CNC-bearbetade aluminiumhuslösningar baserade på kundens ritningar och strukturella krav. Oavsett om du utvecklar en ny elektronisk komponent, förfinar en industriell montering eller köper en specialiserad monteringsdel, kan tidig kommunikation hjälpa dig att etablera rätt tillverkningsmetod. Granska produktspecifikationerna och anpassningsdetaljerna, förbered dina ritningar ochkontakta ossför att diskutera dina projektkrav och begära en offert.
