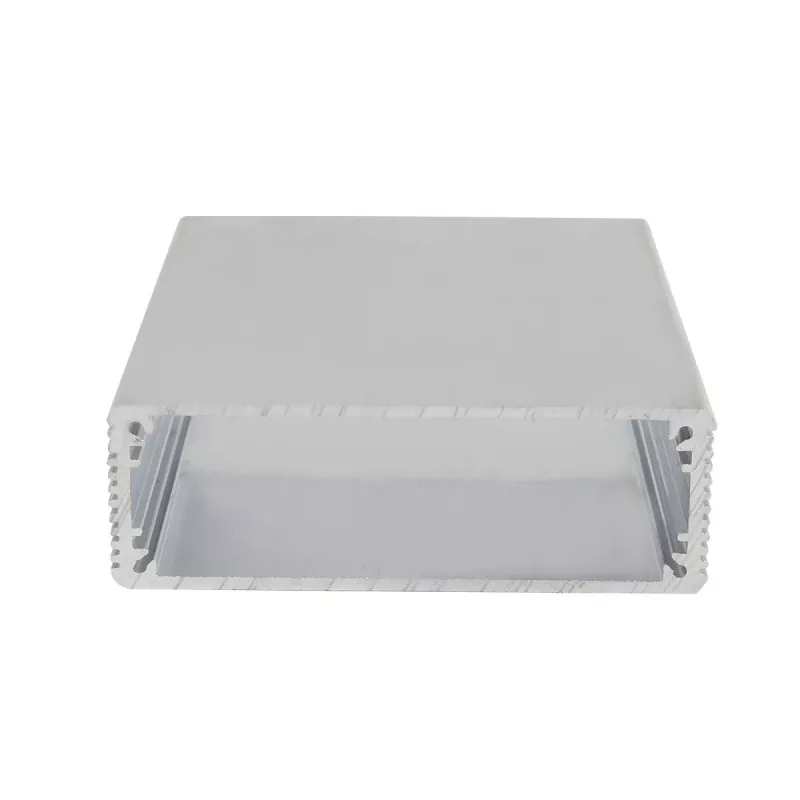

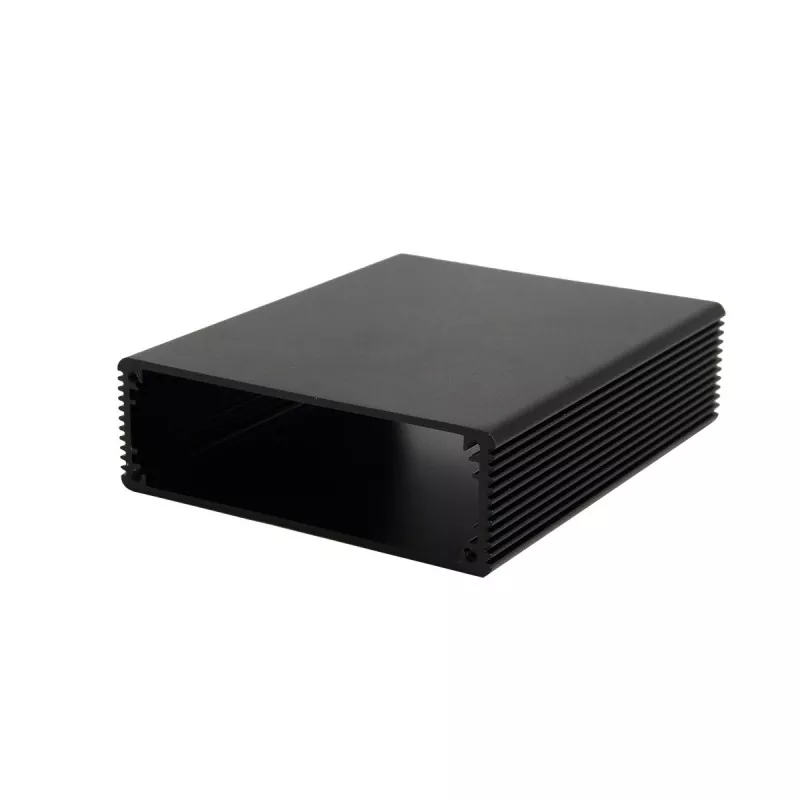

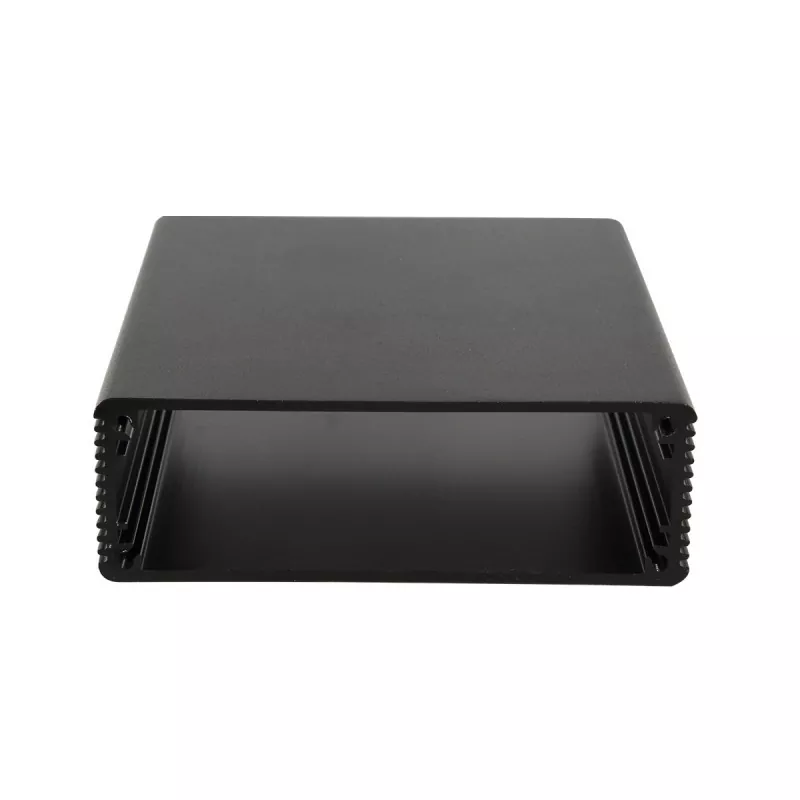

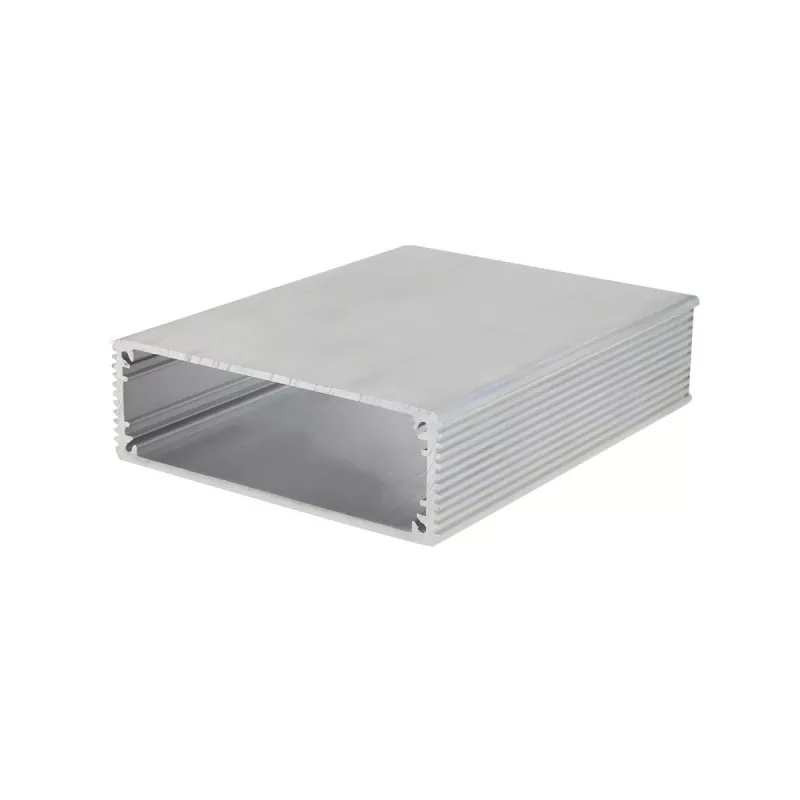

82×27mm aluminiumhölje för kommunikation och elektronisk styrmodul

Bredden på 82 mm ger generöst utrymme i sidled för kretskort, kontakter och elektroniska komponenter, medan höjden på 27 mm säkerställer en kompakt, lågprofilerad struktur. Följaktligen är detta hölje särskilt väl lämpat för elektroniska moduler som kräver omfattande lateral PCB-layout men som inte innehåller skrymmande, höga komponenter. 82×27 mm aluminiumhölje för kommunikation och elektronisk styrmodul används främst för kommunikationsmoduler, elektroniska gränssnittsmoduler, signalkonverteringsmoduler, datainsamlingsmoduler och småskaliga industriella styrmoduler.

Viktiga fördelar

1. Gott om utrymme för lateral layout

Bredden på 82 mm rymmer elektroniska produkter som kräver ett brett monteringsområde för PCB och underlättar placeringen av kontakter, kopplingsplintar och andra externa gränssnitt vid höljets ändar.

För moduler med många gränssnitt möjliggör det breda tvärsnittet flexibelt gränssnittsarrangemang.

2. Lämplig för smala elektroniska enheter

Höjden på 27 mm hjälper till att minimera enhetens totala tjocklek samtidigt som den erbjuder mer internt utrymme än ultratunna specifikationer.

Denna struktur rymmer standardkretskort och medelstora komponenter, vilket gör den idealisk för kommunikations- och kontrollenheter med specifika tjockleksbegränsningar.

3. Integrerad PCB och gränssnittsmontering

Aluminiumprofilkroppen kan bearbetas för att matcha PCB-dimensioner och enhetslängd, med utskärningar för gränssnitt, monteringshål och gängade hål anpassade till den specifika produktstrukturen.

Detta möjliggör integrering av kretskort, kontakter, terminaler, indikatorlampor och andra komponenter i ett enda kompakt aluminiumhölje.

4. Anpassningsbar till olika modullängder

Att använda en aluminiumprofil som huvudstruktur möjliggör kapning till önskad längd; kombinerat med gavelplåtar och fästelement bildar den en komplett kapsling lämplig för PCB och elektroniska moduler av varierande längd.

Tillämpliga produkter och applikationsområden

Kommunikationsmoduler

Profilen på 82×27 mm är väl lämpad för elektroniska kommunikationsmoduler som kräver gott om PCB-layoututrymme samtidigt som de har begränsningar för enhetens tjocklek.

Tillämpliga produkter inkluderar:

• Kommunikationsgränssnittsmoduler
• Datakommunikationsmoduler
• Kommunikationskonverteringsmoduler
• Signalgränssnittsmoduler
• Inbyggda kommunikationsmoduler

Dessa produkter kräver vanligtvis installation av PCB, kommunikationsgränssnitt, kontakter och indikatorkomponenter inom ett begränsat utrymme; dimensionerna 82×27 mm balanserar lateral layoututrymme med total tjocklek.

Elektroniskt gränssnitt och signalkonverteringsmoduler

För elektroniska moduler som kräver flera gränssnitt eller signalkonvertering erbjuder 82 mm-bredden generöst utrymme för gränssnittslayout, medan höjden på 27 mm bibehåller en kompakt enhetsstruktur.

Tillämpliga produkter inkluderar:

• Moduler för konvertering av gränssnitt
• Signalkonverteringsmoduler
• Datagränssnittsmoduler
• Industriella kommunikationsgränssnittsmoduler
• Signalbehandlingsmoduler

Datainsamlingsmoduler

Datainsamlingsmoduler kräver vanligtvis installation av PCB, terminaler, kontakter och relaterade elektroniska komponenter. Profilen på 82×27 mm är lämplig för datainsamlingsenheter som har en betydande lateral layout men har begränsad höjd för interna komponenter.

Tillämpliga produkter inkluderar:

• Datainsamlingsmoduler
• Småskaliga databehandlingsmoduler
• Sensordatagränssnittsmoduler
• Industriella datainsamlingsenheter

Små industriella elektroniska styrmoduler

För små elektroniska moduler designade för installation inuti industriell utrustning eller styrsystem, fungerar 82×27 mm profilen som en idealisk smal aluminiumhöljelösning.

Tillämpliga produkter inkluderar:

• Små styrmoduler
• I/O-gränssnittsmoduler
• Elektroniska styrmoduler
• Industriella signalbehandlingsmoduler
• Inbyggda kontrollenheter

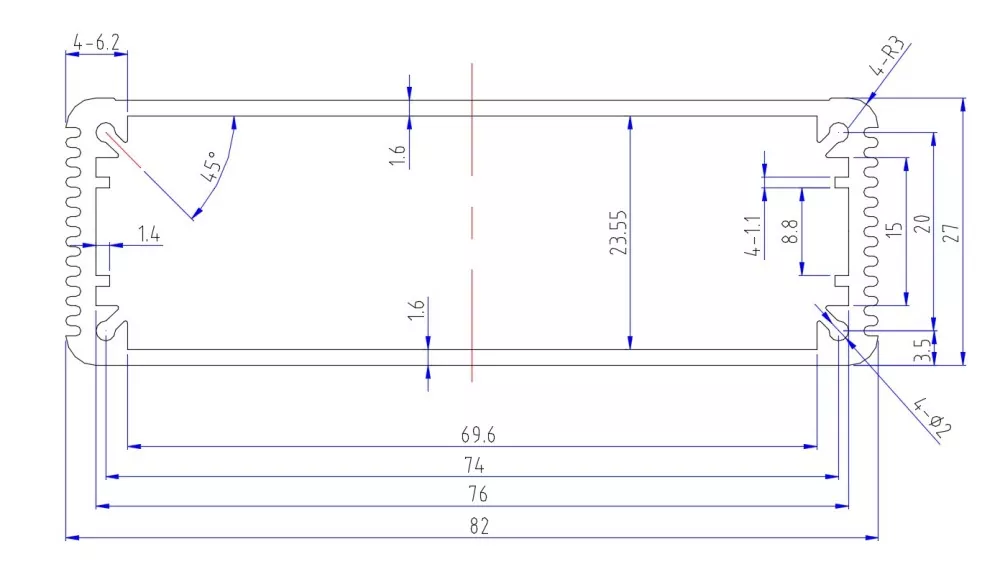

Tekniska specifikationer

Faktisk aluminiumlegeringskvalitet, profilväggtjocklek, innermått, produktlängd och bearbetningstoleranser måste bekräftas baserat på den specifika profilen och produktritningarna.

Anpassade bearbetningstjänster

Tillverkningsmöjligheter

Boyuan har över 20 års erfarenhet av aluminiumhus och chassiindustrin, driver en fabrik som sträcker sig över cirka 10 000 kvadratmeter och har cirka 300 uppsättningar standard (öppna) formar. De flesta produktionsprocesser för dessa aluminiumhus utförs i egen regi, inklusive skärning av aluminiumprofiler, CNC-bearbetning, borrning, gängning, ytbehandling, lasergravering, screentryck, inspektion och montering.

Fabriken använder i första hand 3-axlig CNC-bearbetning. Baserat på kundritningar kan vi bearbeta utskärningar för gränssnitt, monteringshål, gängade hål och andra icke-standardiserade strukturella funktioner. Vissa ytbehandlingsprocesser, såsom anodisering, outsourcas baserat på specifika produktkrav.

Produkttyper inte lämpliga

Eftersom profilen på 27 mm har ett grunt tvärsnitt krävs noggrant urval för produkter med betydande krav på invändig höjd.

Vi rekommenderar att du verifierar tillgången på internt utrymme för följande typer av komponenter innan du väljer:

• Höga effektmoduler
• Stora transformatorer
• Höga reläer
• Flerlagers vertikala PCB
• Höga kontakter
• Elektroniska komponenter som kräver stort internt utrymme

Om den primära begränsningen är inre höjd snarare än PCB-bredd, bör ett aluminiumhölje med en högre profil väljas baserat på faktiska komponentdimensioner.

Prov- och inköpsstöd

Innan massproduktion av 82×27 mm aluminiumhölje för kommunikation och elektronisk styrmodul kan vi slutföra husets struktur, bearbetningsdimensioner och gränssnittsplatser baserat på dina specifika produktbehov.

Vi rekommenderar att du tillhandahåller följande information när du frågar:

• Produktdimensionskrav
• Erforderlig bostadslängd
• PCB-mått och monteringsplatser
• Typer och placeringar av gränssnitt som kräver bearbetning
• Specifikationer för monteringshål och gängade hål
• Ytbehandling och färgpreferenser
• Krav på logotyp och märkning
• Beräknad orderkvantitet
• 2D-ritningar eller 3D-modeller (om tillgängligt)

Om fullständiga ritningar ännu inte finns tillgängliga, kan du ange produktdimensioner, PCB-dimensioner och monteringskrav för att hjälpa oss att fastställa lämplig bearbetningsplan.

Workshop Show

FAQ

F: Vilka produkter är 82×27 mm aluminiumhölje för kommunikation och elektronisk kontrollmodul lämpligt för?

S: Den är i första hand lämplig för slimmade kommunikationsmoduler, elektroniska gränssnittsmoduler, signalkonverteringsmoduler, datainsamlingsmoduler och kompakta industriella elektroniska styrmoduler.

F: Är höljet på 82×27 mm lämpligt för PCB-installation?

A: Ja. Bredden på 82 mm ger gott om utrymme för lateral PCB-layout; Däremot bör de specifika PCB-dimensionerna som kan rymmas bekräftas mot profilens faktiska innermått.

F: Kan längden på 82 × 27 mm aluminiumhölje anpassas?

A: Ja. Kapslingen kan kapas till längd och bearbetas baserat på dimensionerna på PCB, interna elektroniska komponenter och den slutliga enheten.

F: Kan urtag för kommunikationsgränssnitt och kontakter bearbetas?

A: Ja. Funktioner som kommunikationsgränssnitt, kontakter, terminaler, monteringshål och gängade hål kan bearbetas enligt produktritningar.

F: Kan logotyper appliceras?

A: Ja. Logotyper och produktmärkningar kan appliceras med lasergravering eller screentryck, beroende på produktkrav.
