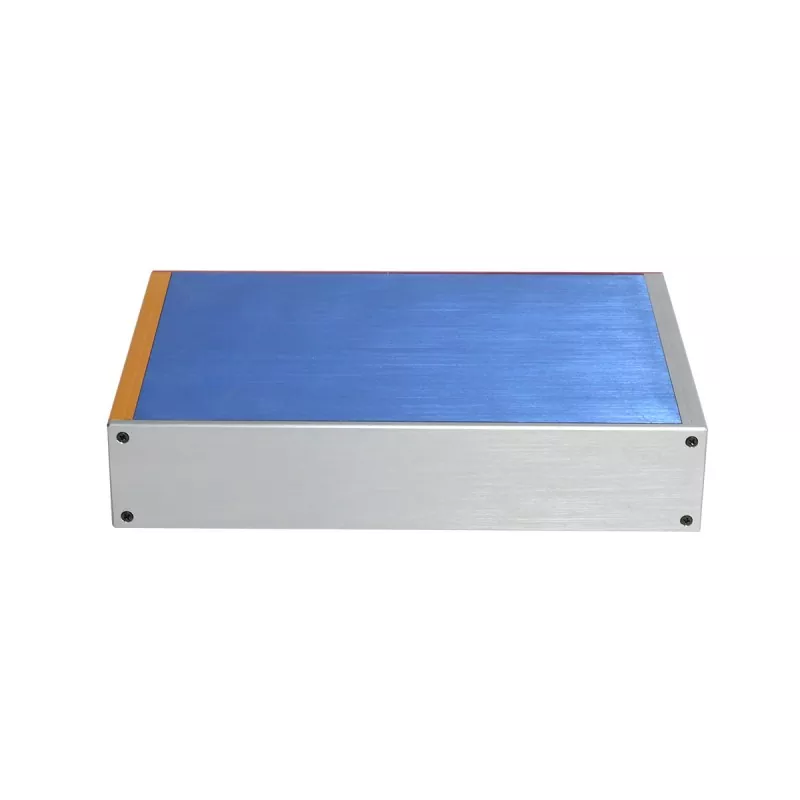

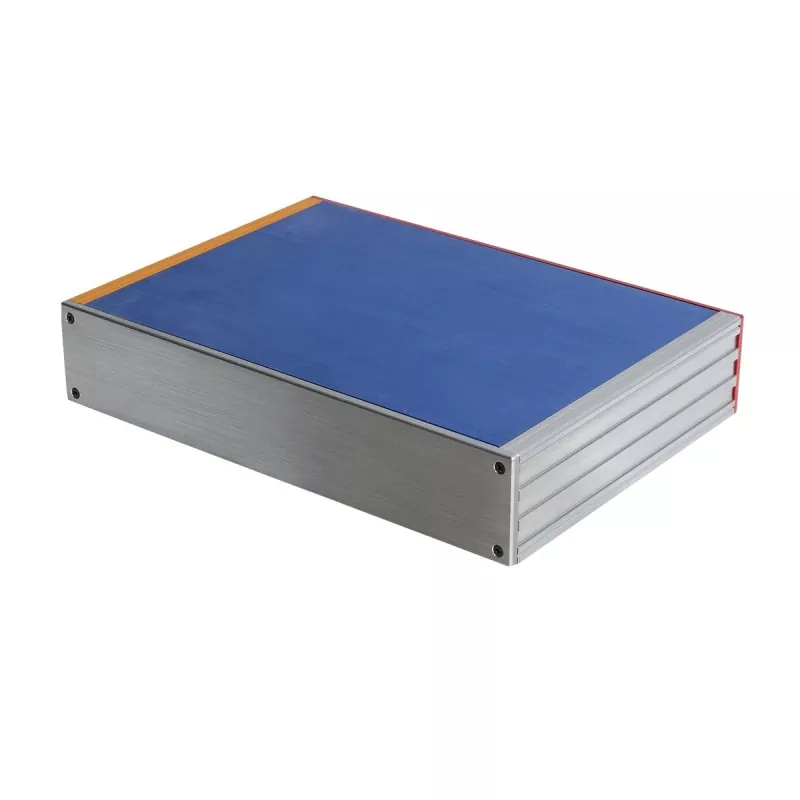

56 mm instrumentchassi i aluminium för mätutrustning

Detta 56 mm extruderade aluminiumchassi med fast höjd har en aluminiumprofilstruktur. Höjden är fixerad till 56 mm, och längden och bredden kan anpassas efter PCB-dimensioner, inre komponentlayout och övergripande instrumentmått. Höjden på 56 mm ger mer gott om monteringsutrymme för interna elektroniska komponenter än lågprofilschassier, vilket gör 56 mm instrumentchassi i aluminium för mätutrustning lämpligt för instrumentutrustning som behöver integrera kretskort, elektroniska moduler, gränssnitt, strömförsörjning och interna monteringsstrukturer.

Produktstruktur

Strukturell logik

56 mm fast höjd → längd och bredd anpassning → PCB-kortplatser → interna monteringsspår → värmeavledningsstruktur → främre och bakre panel CNC-bearbetning → övergripande montering

Designfördelar

1. 56 mm fast höjd, lämplig för intern layout av instrumentutrustning

Jämfört med lågprofilschassier erbjuder höjden på 56 mm mer rikligt med vertikalt utrymme och kan ta emot fler typer av elektroniska komponenter.

För instrumentutrustning som samtidigt behöver installera kretskort, elektroniska moduler, gränssnitt och interna stödstrukturer, kan det minska begränsningarna för chassihöjden på den interna layouten.

2. Anpassningsbar längd och bredd, anpassning till olika instrumentstorlekar

Även om produkthöjden är fixerad till 56 mm, kan längden och bredden anpassas efter den specifika utrustningen.

Den slutliga chassilängden och -bredden kan bestämmas enligt:

· PCB-mått

· Antal interna moduler

· Gränssnittslayout

· Strömmoduler

· Övergripande instrumentmått

· Internt monteringsutrymme

Därför är den lämplig för elektroniska instrument och mätutrustning av olika storlekar.

3. Kortplatser för kretskort för bekväm placering av kretskort

Chassiinsidan är försedd med kortplatser för PCB-kort, som kan användas för PCB-positionering och montering.

För instrumentprodukter behöver det interna kretskortet vanligtvis hålla en relativt stabil position med gränssnitt, styrkretsar och andra moduler, och kortplatserna kan hjälpa till att uppnå strukturell positionering.

4. Interna monteringsspår underlättar modulär layout

De interna monteringsspåren kan användas för att montera:

· Elektroniska moduler

· PCB

· parenteser

· Fixa komponenter

· Andra interna strukturella delar

56 mm höjden i kombination med monteringsspåren kan ge mer flexibel layout för interna komponenter.

5. Aluminiumprofilstruktur ger stabilt stöd och värmeavledningsväg

Aluminiumprofilen som chassit kan ge ett strukturellt skydd och en monteringsbas för interna elektroniska komponenter.

Samtidigt har aluminium god värmeledningsförmåga, och i kombination med profilstrukturen kan 56 mm aluminiuminstrumentchassi för mätutrustning ge en viss värmeavledningsväg för utrustningen.

För specifika krav på termisk design krävs ytterligare bestämning i enlighet med kraften hos de elektroniska komponenterna och den interna layouten.

6. Främre och bakre paneler Lämpliga för instrumentgränssnittslayout

Instrumentutrustning kräver vanligtvis flera externa gränssnitt, så de främre och bakre panelerna kan CNC-bearbetas enligt faktiska funktioner.

bearbetningsbar:

· Strömgränssnitt

· USB-gränssnitt

· Kommunikationsgränssnitt

· Datagränssnitt

· Indikeringsljushål

· Knapphål

· Monteringshål

· Andra specialformade hål

Tekniska specifikationer

Varför välja en höjd på 56 mm?

Höjden på 56 mm är mer lämplig för elektronisk utrustning med relativt komplexa inre strukturer.

När utrustningens interiör måste övervägas samtidigt:

PCB + komponenter + gränssnitt + strömförsörjning + monteringsstrukturer + anslutningskablar

ett lågprofilchassi kan begränsa den interna layouten.

Den fasta höjden på 56 mm kan ge mer gott om inre utrymme samtidigt som den kontrollerar de övergripande utrustningsdimensionerna genom anpassad längd och bredd.

För instrumentprodukter kan denna struktur uppnå en balans mellan inre utrymme, utrustningsdimensioner och strukturellt skydd.

Tillämpliga fält

Denna modell rekommenderas för att fokusera på instrument, testning, mätning och elektronisk utrustning.

1. Elektroniska mätinstrument

Lämplig för mätutrustning som behöver installera PCB, datagränssnitt och interna elektroniska moduler.

De främre och bakre panelerna kan bearbetas enligt testgränssnitt, strömgränssnitt, indikatorlampor och andra krav.

2. Testutrustning

Lämplig för vissa testmoduler och elektronisk testutrustning som kräver en oberoende chassistruktur.

Höjden på 56 mm kan ge relativt gott om monteringsutrymme för interna kretsar och moduler.

3. Datainsamlingsinstrument

För utrustning som behöver integrera datainsamlingskretsar, kommunikationsgränssnitt och kraftmoduler kan chassiets längd och bredd anpassas efter PCB-dimensioner.

4. Utrustning för signalbehandling och omvandling

Lämplig för elektronisk utrustning som behöver installera PCB, signalgränssnitt och interna bearbetningsmoduler.

De interna kortplatserna kan användas för PCB-positionering, och monteringsspåren kan stödja fixeringen av andra interna strukturella delar.

5. Utrustning för stationära instrument

För små elektroniska instrument som måste placeras i laboratorier, arbetsbänkar eller utrustningsbord, kan höjden på 56 mm ge relativt gott om internt monteringsutrymme samtidigt som den övergripande strukturen hålls kompakt.

Det rekommenderas att använda applikationsanvisningar som "instrument, testning, datainsamling, signalbehandling" i officiella webbplatsutgåvor, snarare än specifika fält som "medicinska instrument" eller "militära instrument" som kräver ytterligare branschkvalifikationer eller verifiering.

Anpassningsbara föremål

Produktionsprocess

Kunden tillhandahåller produktritningar eller dimensionskrav

↓

Bekräfta 56 mm fast höjd

↓

Bekräfta längd, bredd och inre layout

↓

Bekräfta PCB, gränssnitt och interna komponenter

↓

Aluminiumprofilbearbetning

↓

Längdskärning

↓

3-axlig CNC-bearbetning

↓

Bearbetning av främre och bakre panel

↓

Ytbehandling

↓

Besiktning av mått och utseende

↓

Chassimontage

↓

Besiktning av färdig produkt

↓

Workshop Show

Paketering och frakt

Kvalitetsinspektion

Enligt produktkrav kan följande utföras:

· Besiktning av profilens utseende

· Längdmåttsinspektion

· CNC-bearbetningsdimensionsinspektion

· Inspektion av hålposition

· Gänginspektion

· Inspektion av paneldimension och utseende

· Besiktning av ytbehandlingens utseende

· Monteringsinspektion

· Inspektion av färdig produktutseende

För produkter med uttryckliga måtttoleranskrav kan inspektion utföras enligt kundritningar och tekniska krav.

FAQ

Q1. Är höjden på detta instrumentchassi fast?

Ja. Höjden på denna modell är fixerad till 56 mm, medan längden och bredden kan anpassas.

Q2. Kan chassit anpassas för olika instrument?

Ja. Längden och bredden kan anpassas efter PCB-dimensioner, interna komponenter, gränssnittslayout och övergripande utrustningsstorlek.

Q3. Har chassit en intern PCB-plats?

Ja. Aluminiumextruderingsstrukturen inkluderar en intern PCB-plats för PCB-positionering och installation.

Q4. Kan interna moduler installeras inuti chassit?

Ja. De interna monteringsspåren kan användas för att installera kretskort, elektroniska moduler, konsoler och andra strukturella komponenter.

F5. Kan de främre och bakre panelerna anpassas?

Ja. Panelerna kan CNC-bearbetas enligt erforderliga gränssnitt, knappar, indikatorer, monteringshål och andra öppningar.

F6. Ger aluminiumchassit värmeavledning?

Aluminiumextruderingsstrukturen ger en värmeavledningsväg. För specifika termiska krav bör konstruktionen utvärderas enligt komponentens effekt och intern layout.

F7. Kan chassifärgen anpassas?

Ja. Ytfinish och färg kan anpassas efter produktkrav.

F8. Vilken CNC-bearbetningskapacitet tillhandahåller du?

Boyuan tillhandahåller huvudsakligen 3-axlig CNC-bearbetning för instrumentchassier i aluminium och relaterade komponenter.
