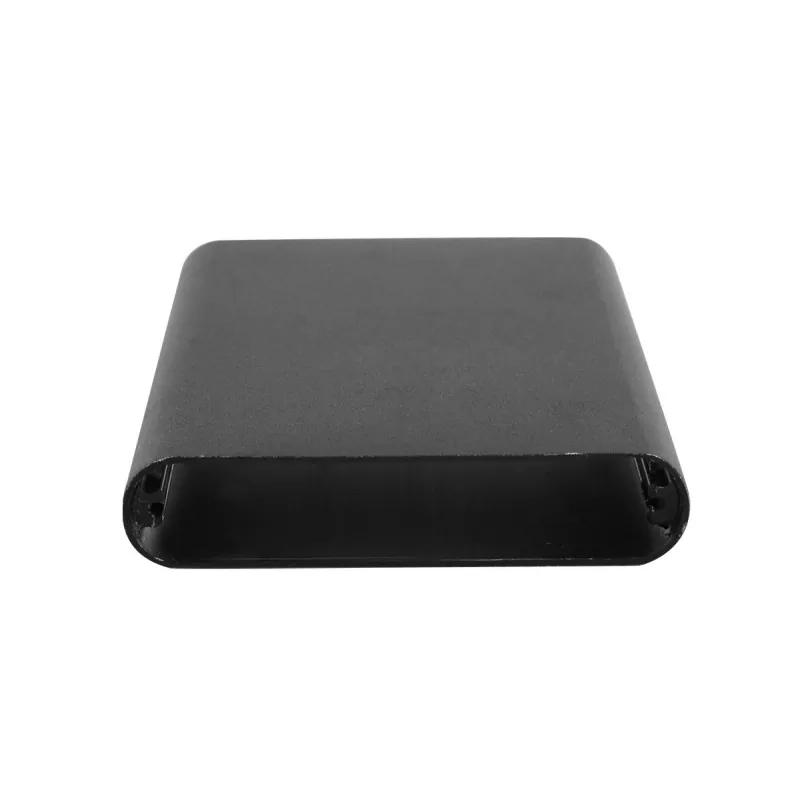

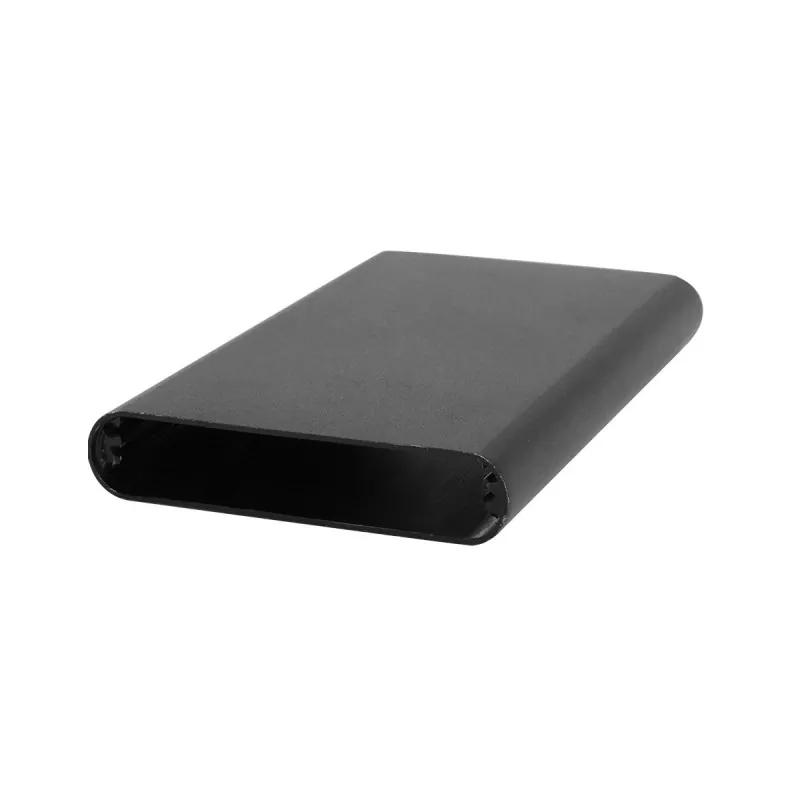

61×13 mm Smal aluminiumprofilhölje

Det 61 × 13 mm smala aluminiumprofilhöljet är format av aluminiumprofilextrudering, med en fast huvudkropps tvärsnittsstorlek. Den kan skäras enligt utrustningens faktiska längd, och slutmonteringen slutförs genom ändplattor, CNC-bearbetning och andra stödjande processer. Den elektroniska aluminiumhöljet kan utformas med motsvarande monteringsslitsar eller stödstrukturer enligt den interna strukturen, för installation av PCB och andra elektroniska komponenter. Det inre av höljet är utformat med standardkortplatser för kretskort, och PCB kan sättas in direkt och fixeras utan extra skruvar.

Jämfört med plastlådor har kapslingar av aluminiumlegering bättre strukturell styrka och en metallstruktur, och kan uppnå anpassade strukturer som gränssnitt, monteringshål, gängade hål och slitsar genom CNC-bearbetning.

Bredden på 61 mm ger gott om kretskortslayoututrymme och rymmer större kretskort och flerkanalsgränssnitt sida vid sida; den 13 mm ultratunna höjden ger enheten en nästan kortliknande profil, vilket gör den till en av de tunnaste aluminiumhöljesspecifikationerna i branschen. Denna specifikation är särskilt lämplig för LED-belysningsmoduler, ultratunna strömadaptrar, dekodrar, routrar, kommunikationsmoduler, drönartillbehörsutrustning, handhållna instrument och andra ultratunna elektroniska enheter med extrema tjocklekskrav.

Kärnfördelar

01 | 61×13 mm ultrabred och ultratunn design

Den 61 mm breda × 13 mm höga tvärsnittsstorleken ger en extremt tunn förpackningslösning för ultratunna elektroniska enheter.

61 mm-bredden är bredare än de vanliga 52-58 mm-specifikationerna, och rymmer större PCB-layouter och stöder fler sida vid sida-funktionsmoduler och gränssnittsdesign; den ultratunna höjden på 13 mm är en av de tunnaste specifikationerna som för närvarande finns tillgängliga inom aluminiumkapslingsindustrin, vilket ger enheter en kortliknande ultratunn profil och avsevärt förbättrar produktkvalitetsuppfattningen och den tekniska dragningskraften.

02 | Optimerad för LED-belysningsmoduler

61×13mm är en klassisk storleksspecifikation för LED-belysningsmoduler. Standardstorleken för många LED-pärlmoduler på marknaden (som 3-pärlor 2835 SMD-moduler) är exakt 61×13 mm, med användning av ett aluminiumsubstrat med en aluminiumlegering för att uppnå effektiv värmeavledning. Den 13 mm ultratunna höjden gör att LED-modulen enkelt kan bäddas in i ljusskåror, ljuslister eller belysningsutrustning utan att ta extra utrymme.

03 | Extrudering av aluminium

Kapslingens kropp är formad av profilextrudering av aluminiumlegering. Tvärsnittsstorleken på aluminiumextruderingskåpan är fast, medan längden kan skäras enligt faktiska produktkrav. Därför kan samma specifikationskapsling anpassas till PCB och elektroniska moduler av olika längd. Denna struktur är särskilt lämplig för elektroniska produkter som kräver serieutveckling.

04 | Lämplig för PCB montering

Den elektroniska aluminiumhöljet kan utformas med motsvarande monteringsslitsar eller stödstrukturer enligt den interna strukturen, för installation av PCB och andra elektroniska komponenter. Interiören är standardutrustad med kortplatser för kretskort, och kretskort kan sättas in och fixeras direkt utan extra skruvar.

05 | Stöd för CNC anpassad bearbetning

Standardprofilen är bara utgångspunkten. Boyuan Hardware kan utföra CNC-bearbetning på 61×13 mm aluminiumkapsling enligt kundens ritningar, inklusive:

• Gränssnittsöppningar (USB, Type-C, DC-strömgränssnitt, kopplingsplintar, etc.)
• Indikeringsljushål
• Knapphål
• Monteringshål och positioneringshål
• Gängade hål och försänkningshål
• Värmeavledningsstrukturer
• Spår och steg
• Fasning
• Andra anpassade strukturer

06 | Längd Anpassningsbar till produkt

61×13 mm är kapslingens tvärsnittsspecifikation, och produktlängden kan skäras efter de faktiska utrustningsmåtten. Den specifika bearbetningsbara längden bekräftas enligt material, ytbehandling och produktkrav.

07 | Effektiv värmeavledningsprestanda

Aluminiumlegering har en värmeledningsförmåga på cirka 200W/(m·K), dussintals gånger den för plast, och kan snabbt leda värme ut ur enheten. För ultratunna enheter med stor värmegenerering såsom LED-belysningsmoduler och strömadaptrar, är själva aluminiumhöljet ett effektivt kylfläns som effektivt förlänger livslängden för elektroniska komponenter.

08 | Lätt och robust, lämplig för utomhus- och mobila enheter

Tillverkad av 6063 aluminium av flygkvalitet, kombinerar den lätta egenskaper (densitet endast en tredjedel av stål) med hög hållfasthet (draghållfasthet upp till 180-260 MPa), och utmärkt slaghållfasthet och deformationsmotstånd. Ytan är anodiserad/sandblästrad, vilket ger korrosionsbeständighet och repbeständighet, kan anpassas till fuktiga, dammiga och andra komplexa miljöer. Denna egenskap gör 61×13 mm aluminiumhölje särskilt lämpligt för drönare, handhållna instrument och andra utomhusmobila enheter med dubbla krav på "lätt + robust."

09 | Metallhölje kombinerar struktur och utseende

Aluminiumlegering är lätt och har goda strukturella prestanda, samtidigt som den behåller en naturlig metallstruktur. Genom ytbehandlingar som borstning, sandblästring och anodisering kan olika utseendeeffekter erhållas, vilket ger ultratunna enheter en mer förfinad produktstruktur.

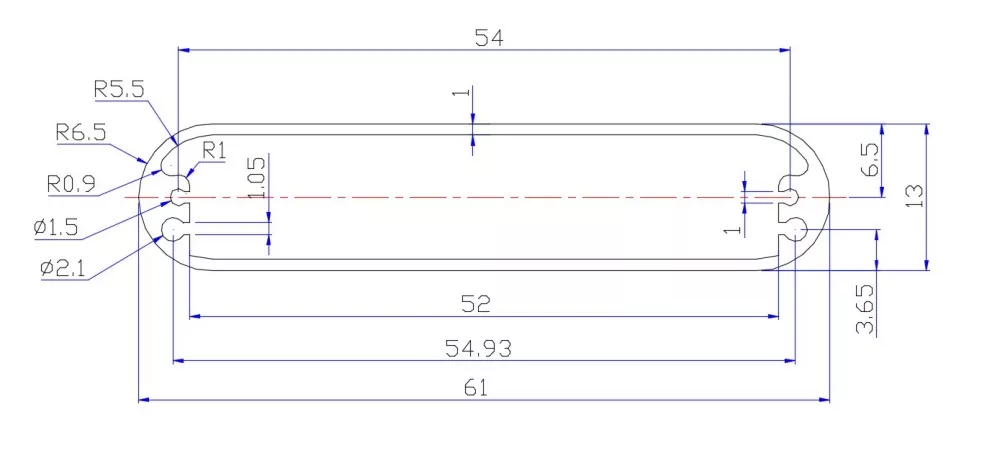

Tekniska specifikationer

Notera: Specifika materialkvaliteter, väggtjocklek, längdområden, dimensionstoleranser och ytbehandlingsfärger ska vara föremål för faktiska produktritningar och orderkrav.

Vilka produkter är denna aluminiumkapsling lämplig för?

61×13 mm tillhör kategorin ultrabred och ultratunna aluminiumkapslingar — bredden på 61 mm rymmer större kretskort och fler funktionsmoduler sida vid sida; höjden på 13 mm ger en kortliknande ultratunn profil. Den 13 mm ultratunna höjden är kärnan i denna specifikation, vilket gör den till en av de tunnaste aluminiumkapslingarna i branschen.

1. LED-belysningsmoduler

61×13mm är en mycket klassisk storleksspecifikation inom LED-belysningsmodulområdet:

• LED-pärlmoduler (som 3-pärlor 2835 SMD-moduler)
• LED-remskontroller
• LED-drivrutin kraftmoduler
• Smarta belysningsstyrningsmoduler
• Kommersiella belysningslistkapslingar
• Dekorativ belysning kanalkapslingar i aluminium

Varför är 61×13 mm lämplig för LED-belysningsmoduler? Standardstorleken på många LED-pärlmoduler på marknaden är exakt 61×13 mm. LED-moduler använder ett aluminiumsubstrat med ett hölje av aluminiumlegering, och utnyttjar den höga värmeledningsförmågan hos aluminiumlegering för att snabbt leda värme som genereras av LED-chips. Den 13 mm ultratunna höjden gör att modulen enkelt kan bäddas in i ljusskåror, ljuslister eller olika belysningsutrustningar, utan att ta upp extra utrymme, speciellt lämplig för kommersiell belysning, hembelysning och dekorativa ljusscenarier med strikta installationstjocklekskrav.

2. Ultratunna strömadaptrar

• Ultratunna nätadapterhöljen
• Byte av strömförsörjningsmoduler
• LED-drivrutin strömförsörjning
• Snabbladdningsmodulhöljen
• DC-DC konverteringsmoduler

Varför är 61×13 mm lämplig för ultratunna nätaggregat? Bredden på 61 mm kan rymma breda kretskort och olika komponentlayouter, och den 13 mm ultratunna höjden ger nätadaptern en kortliknande ultratunn profil, vilket förbättrar portabiliteten och estetiken. Aluminiumhöljet hjälper kraftenheter att avleda värme, vilket förlänger strömförsörjningens livslängd.

3. Kommunikationsmoduler och nätverksutrustning

• Routerhöljen
• Kommunikationsmoduler
• Trådlösa plattformar
• Signalkonverteringsmoduler
• Dataöverföringsmoduler

Varför är 61×13mm lämplig för kommunikationsmoduler? Kommunikationsmoduler behöver en bredare PCB-layout för att rymma RF-kretsar och flera gränssnitt. Bredden på 61 mm ger gott om monteringsutrymme, och den 13 mm ultratunna höjden är lämplig för att gömma inuti utrustning eller väggmontering. Aluminiumlegeringsmaterialet ger bra elektromagnetisk skärmningsprestanda, vilket effektivt förhindrar elektromagnetiska störningar.

4. Avkodare och audio-videoutrustning

• Avkodare i aluminium
• Ljudavkodningsmoduler
• Videosignalomvandlare
• HDMI-omkopplarhöljen
• Förstärkarkretsmoduler

Varför är 61×13 mm lämplig för avkodare? Avkodare behöver en bredare PCB-layout för att rymma avkodningschips och flera gränssnitt, och bredden på 61 mm matchar perfekt detta krav. Den 13 mm ultratunna designen gör att avkodaren enkelt kan integreras i olika audio-videosystem, och höljet av aluminiumlegering hjälper avkodningschippet att avleda värme, vilket säkerställer stabil långtidsdrift.

5. Drönare och handhållna instrument

• Drönartillbehörsutrustning
• Handhållna instrumenthöljen
• Bärbar testutrustning
• Utomhusövervakningsterminaler

Varför är 61×13 mm lämplig för drönare och handhållna instrument? Drönare och handhållna instrument har extrema krav på vikt och styrka. Aluminiumlegeringsdensiteten är bara en tredjedel av stålet, medan draghållfastheten kan nå 180-260 MPa. De "lätta + robusta" egenskaperna matchar perfekt förpackningsbehoven för sådana mobila enheter. Den 13 mm ultratunna tjockleken minskar vindmotståndet och enhetens volym, lämpligt för flyg- och handhållna scenarier.

6. Industriell kontrollchassi och industriell utrustning

• Industriella styrchassistödjande moduler
• Industriella styrmoduler
• Sensormoduler
• Datainsamlingsterminaler

Varför är 61×13 mm lämplig för industriella styrmoduler? Industriell styrutrustning behöver integrera flera funktionsmoduler i begränsat utrymme. Bredden på 61 mm ger gott om PCB-layoututrymme, och den ultratunna tjockleken på 13 mm är lämplig för installation i trånga utrymmen inuti kontrollskåp.

7. Avskärmningsboxar och anti-interferensapplikationer

61 × 13 mm aluminiumhölje kan fungera som en bra elektromagnetisk skärmningslösning:

• Elektroniska skärmboxar
• Anti-interferensenhets höljen
• Högfrekvent modulskärmning
• Precisionskretsskyddslådor

Själva aluminiumlegeringsmaterialet har bra elektromagnetisk skärmningsprestanda, och den 13 mm ultratunna designen är lämplig för skärmningsscenarier med strikta tjocklekskrav.

Anpassningsbara parametrar

Ytbehandling

Anodisering

Anodisering är en av de vanligaste ytbehandlingsmetoderna för aluminiumkapslingar. Det kan ändra utseendet och ytegenskaperna på aluminiumytan och uppnå olika färgeffekter.

Sandblästring

Sandblästring kan bilda en enhetlig matt struktur på aluminiumytan, lämplig för industriell elektronisk utrustning och instrumenthöljen.

Borstning

Borstning kan bilda vanliga metallstrukturer, vilket gör att produkten bibehåller en tydlig aluminiumlegeringsmetallstruktur.

Lasergravyr

Följande kan bearbetas på ytan av 61×13 mm aluminiumhölje:

• Logotyp
• Produktmodell
• Identifiering av gränssnitt
• Produktnummer
• Text och mönster

Silkscreentryck

Lämplig för bearbetning av flerfärgade logotyper, text och funktionsidentifiering.

Support för anpassning

Vi producerar inte bara 61 × 13 mm Slim Aluminium Profile Inclosing, utan kan också anpassa efter kundens produktstruktur.

Kunder behöver bara tillhandahålla:

2D-ritningar / 3D-modeller / fysiska prover / produktmått

Vi kan sedan utföra bearbetningsutvärdering enligt faktiska produktkrav.

För produkter som inte direkt kan tillfredsställas av standardprofilen kan anpassning uppnås genom efterföljande CNC-bearbetning.

Till exempel:

Gränssnittsöppningar + indikatorljushål + knapphål + värmeavledningsöppningar + monteringshål + spår + steg + logotyp

Alla kan bearbetas enligt kundens ritningar.

Workshop Show

FAQ

1. Vilka produkter är denna aluminiumkapsling lämplig för?

61×13 mm tillhör kategorin ultrabred och ultratunna aluminiumkapslingar. Kärnapplikationer inkluderar LED-belysningsmoduler, ultratunna strömadaptrar, dekodrar, routrar, kommunikationsmoduler, drönartillbehörsutrustning, handhållna instrument, industriella kontrollmoduler, etc. Bredden på 61 mm ger gott om PCB-layoututrymme, och den 13 mm ultratunna höjden är lämplig för ultratunna enheter med extrema tjocklekskrav.

2. Är 61×13 mm längden på kapslingen?

Nr 61×13mm avser kapslingens tvärsnittsstorlek (bredd × höjd). Produktlängden kan skäras efter aktuell utrustning och PCB-längd.

3. Kan längden på aluminiumhöljet anpassas?

Ja. Längden på aluminiumextruderingshöljet kan skäras enligt produktkrav. Den specifika längden måste bekräftas i kombination med material, ytbehandling och produktstruktur.

4. Är den lämplig för LED-belysningsmoduler?

Mycket passande. Standardstorleken på många LED-pärlmoduler på marknaden är exakt 61×13 mm. Aluminiumhöljet ger utmärkt värmeavledningsprestanda, och den 13 mm ultratunna höjden är lämplig för inbäddning i lätta slitsar och belysningsutrustning.

5. Kan höjden på 13 mm rymma ett PCB?

Ja. 13 mm höjden är exakt designad för att rymma standard 1,6 mm tjocka PCB och ytmonterade komponenter. Specifik bekräftelse krävs enligt din PCB-tjocklek och komponenthöjd.

6. Är den lämplig för utomhusutrustning?

Ja. Tillverkad av 6063 aluminium av flygkvalitet, den är lätt och robust. Ytan är anodiserad för korrosionsbeständighet och repbeständighet, kan anpassas till fuktiga, dammiga och andra komplexa miljöer, och uppfyller de dubbla kraven på "lätt + robust" för drönare och handhållna instrument.

7. Kan värmeavledningshål göras på aluminiumhöljet?

Ja. Boyuan Hardware kan bearbeta värmeavledningsöppningar, ventilationshål och andra värmeavledningsstrukturer enligt kundens ritningar för att hjälpa utrustning att avleda värme.

8. Vad händer om 61×13mm inte är lämplig för min PCB?

Du kan skicka oss PCB-dimensioner, produktstruktur eller 3D-modell. Boyuan Hardware kan hjälpa till att bekräfta om 61×13mm-specifikationen är lämplig enligt faktiska dimensioner, och kan även välja andra aluminiumprofilspecifikationer eller utföra skräddarsydd bearbetning.
