52×52mm aluminium industriell kontrollbox hölje

Boyuan 52×52mm Aluminium Industrial Control Box Enclosure är ett medelstort elektroniskt enhetshölje tillverkat med en extruderingsstruktur av aluminiumlegering, med en extern tvärsektionsstorlek på 52mm (bredd) × 52mm (höjd), och längden kan anpassas godtyckligt enligt faktiska utrustningskrav.

Produkten är formad genom extrudering av aluminiumprofil, med en fast tvärsnittsstorlek för huvudkroppen. Den kan skäras enligt utrustningens faktiska längd, och slutmonteringen slutförs genom ändplattor, CNC-bearbetning och andra stödjande processer. Den elektroniska aluminiumhöljet kan utformas med motsvarande monteringsslitsar eller stödstrukturer enligt den interna strukturen, för installation av PCB och andra elektroniska komponenter. Det inre av höljet är utformat med standardkortplatser för kretskort, och PCB kan sättas in direkt och fixeras utan extra skruvar, vilket avsevärt förbättrar monteringseffektiviteten.

Jämfört med plastlådor har kapslingar av aluminiumlegering bättre strukturell styrka och en metallstruktur, och kan uppnå anpassade strukturer som gränssnitt, monteringshål, gängade hål och slitsar genom CNC-bearbetning.

Kärnfördelar

01 | 52×52mm Square Large Space

Den 52 mm breda × 52 mm höga kvadratiska tvärsnittsstorleken ger gott om internt utrymme för medelstor elektronisk utrustning.

Bredden på 52 mm kan rymma bredare PCB-layouter och sida vid sida-design av flera gränssnitt, vilket stöder flerkanaliga in-/utgångsgränssnittslayouter; höjden på 52 mm ger extremt stort komponentmonteringsutrymme, kan rymma högre komponenter som stora elektrolytkondensatorer, transformatorer, kylflänsar, reläer och induktorer, och stöder även flerskikts PCB-stapling eller högeffektsenhetsmontering med stora kylflänsar.

02 | Fyrkantigt tvärsnitt, flexibel installation

Den kvadratiska tvärsnittsdesignen på 52×52 mm ger kapslingen större flexibilitet under installationen. Monteringsriktningen kan justeras godtyckligt enligt utrustningens utrymmeskrav, anpassad till olika monteringsscenarier och krav på utrustningslayout.

03 | Extrudering av aluminium

Kapslingens kropp är formad av profilextrudering av aluminiumlegering. Tvärsnittsstorleken på aluminiumextruderingskåpan är fast, medan längden kan skäras enligt faktiska produktkrav. Därför kan samma specifikationskapsling anpassas till PCB och elektroniska moduler av olika längd. Denna struktur är särskilt lämplig för elektroniska produkter som kräver serieutveckling.

04 | Lämplig för PCB montering

Den elektroniska aluminiumhöljet kan utformas med motsvarande monteringsslitsar eller stödstrukturer enligt den interna strukturen, för installation av PCB och andra elektroniska komponenter. Interiören är standardutrustad med kortplatser för kretskort, och kretskort kan sättas in och fixeras direkt utan extra skruvar. Höjden på 52 mm kan rymma flerlagers PCB-stapling eller högeffektsenheter med stora kylflänsar, vilket ger en pålitlig förpackningslösning för högeffekts elektronisk utrustning.

05 | Stöd för CNC anpassad bearbetning

Standardprofilen är bara utgångspunkten. Boyuan Hardware kan utföra CNC-bearbetning på 52×52 mm aluminiumhölje enligt kundens ritningar, inklusive:

• Gränssnittsöppningar (USB, RJ45, flygkontakter, BNC-gränssnitt, strömgränssnitt, DB9, etc.)
• Skruvhål och positioneringshål
• Gängade hål och försänkningshål
• Värmeavledningsöppningar och ventilationshål
• Skärmfönsteröppningar
• Knapphål och brytarhål
• DIN-skena monteringshål
• Väggmonteringshål
• Spår och steg
• Fasning
• Andra anpassade strukturer

06 | Längd Anpassningsbar till produkt

52×52 mm är kapslingens tvärsnittsspecifikation, och produktlängden kan skäras enligt de faktiska utrustningsmåtten. Den specifika bearbetningsbara längden bekräftas enligt material, ytbehandling och produktkrav.

07 | Effektiv värmeavledningsprestanda

Värmeledningsförmågan för aluminiumlegering är cirka 200W/(m·K). I kombination med höljet med stor yta och gott om inre utrymme på 52 × 52 mm, kan den effektivt leda och avleda värme som genereras av interna komponenter. För högeffektsutrustning är själva aluminiumkapslingen en effektiv kylfläns som kan förlänga utrustningens livslängd.

08 | Metallhölje kombinerar struktur och utseende

Aluminiumlegering är lätt och har goda strukturella prestanda, samtidigt som den behåller en naturlig metallstruktur. Genom ytbehandlingar som borstning, sandblästring och anodisering kan olika utseendeeffekter erhållas, vilket ger elektronisk utrustning ett mer professionellt produktutseende.

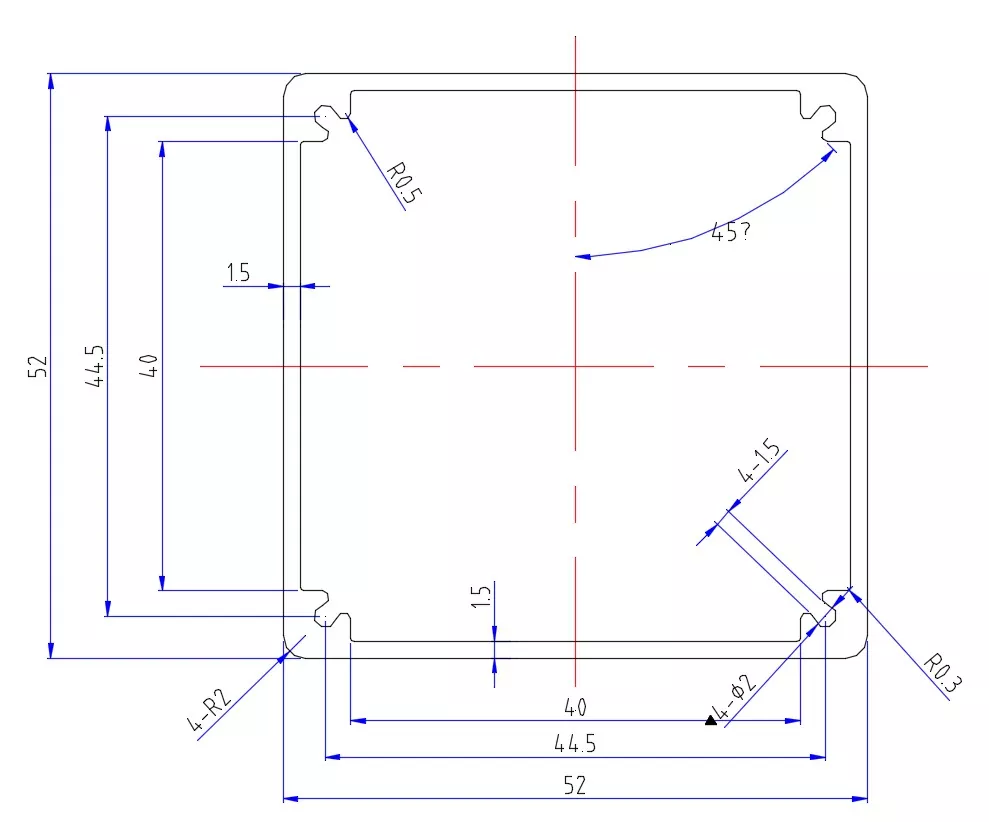

Tekniska specifikationer

Notera: Specifika materialkvaliteter, väggtjocklek, längdområden, dimensionstoleranser och ytbehandlingsfärger ska vara föremål för faktiska produktritningar och orderkrav.

Vilka produkter är 52×52 mm aluminiumhölje lämplig för?

52×52 mm tillhör kategorin aluminiumkapslingar med stora utrymmen — 52 mm breda och 52 mm höjd bildar ett kvadratiskt tvärsnitt, vilket ger extremt gott om inre utrymme som kan rymma större PCB, högre komponenter och stora kylflänsar. Höjden på 52 mm är kärnan som skiljer denna specifikation från andra storlekar, vilket gör att den kan bära medelstor elektronisk utrustning med större kraft, högre komponenter och mer komplexa funktioner, vilket gör den till ett idealiskt förpackningsval för industriell kontroll och kraftutrustning.

1. Industriell kontrollchassi och industrikontroller

Designen med stort utrymme på 52×52 mm är mycket lämplig för industriella kontrollprodukter:

• Industriell styrdatorchassi
• Programmerbar logisk styrenhet (PLC) moduler
• Rörelsekontrollmoduler
• Industriella IoT-gateways
• Automationskontrollboxar
• Robotkontrollmoduler
• Edge datorenheter

2. Växelriktare och servodrivenheter

• Inverterkapslingar
• Servodrivningsmoduler
• Motordrivenheter
• Förare för stegmotor

3. Strömmoduler

Designen med stort utrymme på 52 × 52 mm är mycket lämplig för olika högströmsförsörjningsprodukter:

• Byte av strömförsörjningsmoduler
• Industriella strömadaptrar
• Kåpor för strömförsörjning för fordon
• Inverterkapslingar
• Likriktarhus i aluminium
• DC-DC-omvandlarmoduler
• UPS strömförsörjningsmoduler
• Laddare moduler
• Batterihanteringssystem (BMS) kapslingar
• Kapslingar för superkondensatormoduler
• Fotovoltaiska invertermoduler

4. Effektförstärkare och ljudutrustning

• Högeffekts ljudeffektförstärkare
• Professionella förstärkarkapslingar
• RF effektförstärkare
• Bilförstärkarmoduler
• Scenljudförstärkarmoduler

5. Kommunikationsbasstationer och nätverksutrustning

• Kommunikationsbasstationsmoduler
• Signalförstärkare/repeaters
• 5G kommunikationsmoduler
• Dataöverföringsenheter (DTU)
• Fiberoptiska transceivers
• Industriella switchmoduler
• Routerhöljen
• Trådlös broutrustning

6. Mätinstrument och testutrustning

• Oscilloskopmoduler
• Signalgeneratorkapslingar
• Datainsamlingsinstrument
• Effektanalysatorer
• Spektrumanalysmoduler
• Hårdhetstestinstrument
• Utrustning för ultraljudstestning
• Flödesmätare/nivåmätare kapslingar
• Multimetermoduler
• Precisionsmätinstrument

7. Medicinsk testutrustning

• Medicinska testmoduler
• Övervakningsutrustning
• Bärbara medicinska instrument
• Moduler för fysioterapiutrustning
• Biosignalinsamlingsmoduler
• Medicinsk avbildningsutrustningsmoduler

8. Kylfläns integrerade applikationer

52×52 mm aluminiumhölje kan användas i kombination med stora kylflänsar:

• LED-drivrutinskåp med hög effekt
• Power elektroniska moduler
• Motorstyrenheter
• Laddningsmoduler för elfordon
• Solar invertermoduler

9. Avskärmningsboxar och anti-interferensapplikationer

• Precisionsinstrument som skärmar
• Högfrekvent modulskärmning
• Medicinsk elektronisk skärmning
• Avskärmning av militär kvalitet

Aluminiumlegeringsmaterialet ger utmärkt elektromagnetisk skärmningsprestanda, och det stora utrymmet på 52 × 52 mm kan rymma stora kretssystem, vilket effektivt förhindrar elektromagnetisk störning.

Vad kan anpassas för 52 × 52 mm aluminiumhölje?

Ytbehandling

Anodisering

Anodisering är en av de vanligaste ytbehandlingsmetoderna för aluminiumkapslingar. Det kan ändra utseendet och ytegenskaperna på aluminiumytan och uppnå olika färgeffekter.

Sandblästring

Sandblästring kan bilda en enhetlig matt struktur på aluminiumytan, lämplig för industriell elektronisk utrustning och instrumenthöljen.

Borstning

Borstning kan bilda vanliga metallstrukturer, vilket gör att produkten bibehåller en tydlig aluminiumlegeringsmetallstruktur.

Lasergravyr

Följande kan bearbetas på ytan av 52×52 mm aluminiumhölje:

• Logotyp
• Produktmodell
• Identifiering av gränssnitt
• Produktnummer
• Text och mönster

Silkscreentryck

Lämplig för bearbetning av flerfärgade logotyper, text och funktionsidentifiering.

Professionell aluminiumkapsling anpassad bearbetning

Vi tillverkar inte bara standardkapslingar i aluminium utan kan även skräddarsy efter kundens produktstruktur.

Kunder behöver bara tillhandahålla:

2D-ritningar / 3D-modeller / fysiska prover / produktmått

Vi kan sedan utföra bearbetningsutvärdering enligt faktiska produktkrav.

CNC-bearbetning uppfyller icke-standardiserade krav

För produkter som inte direkt kan tillfredsställas av standardprofilen 52×52 mm, kan anpassning uppnås genom efterföljande CNC-bearbetning.

Till exempel:

Gränssnittsöppningar + skärmfönster + monteringshål + gängade hål + värmeavledningsspår + DIN-skena monteringshål + väggmonteringshål + spår + steg + logotyp

Alla kan bearbetas enligt kundens ritningar.

Workshop Show

FAQ

1. Vilka produkter är 52×52 mm aluminiumhölje lämplig för?

52×52mm tillhör kategorin aluminiumkapsling med stora utrymmen, lämplig för industriella styrchassier, kraftmoduler, växelriktare, servodrivningar, effektförstärkare, kommunikationsbasstationsutrustning, mätinstrument, medicinsk testutrustning, motordrivningsmoduler, batterihanteringssystem, etc. Det kvadratiska stora utrymmet på 52 mm × 52 mm högre kan ta emot och stora värmesänkare.

2. Är 52×52 mm längden på kapslingen?

Nr 52×52mm avser kapslingens tvärsnittsstorlek (bredd × höjd). Produktlängden kan skäras efter aktuell utrustning och PCB-längd.

3. Kan längden på 52×52 mm aluminiumhölje anpassas?

Ja. Längden på aluminiumextruderingshöljet kan skäras enligt produktkrav. Den specifika längden måste bekräftas i kombination med material, ytbehandling och produktstruktur.

4. Kan höjden på 52 mm rymma stora elektrolytkondensatorer och transformatorer?

Ja. Stora elektrolytkondensatorer är vanligtvis 35-45 mm höga, och den inre höjden på 52 mm rymmer dem fullt ut, med marginal kvar för montering. Små transformatorer kan också enkelt rymmas. Specifik bekräftelse krävs enligt dina komponentdimensioner.

5. Har den stöd för DIN-skenamontage?

Ja. Boyuan Hardware kan bearbeta monteringshål för DIN-skenor på aluminiumhöljet enligt kundens krav, vilket underlättar installation av industriella styrmoduler i distributionsskåp.

6. Kan ett stort kylfläns installeras?

Ja. Det stora inre utrymmet på 52 × 52 mm rymmer stora kylflänsar, och i kombination med höljet i aluminiumlegering med stor yta ger det en utmärkt värmeavledningslösning för högeffektsutrustning.

7. Kan värmeavledningshål göras på aluminiumhöljet?

Ja. Boyuan Hardware kan bearbeta värmeavledningsöppningar, ventilationshål, värmeavledningsribbor och andra värmeavledningsstrukturer enligt kundens ritningar för att hjälpa högeffektsutrustning att avleda värme.

8. Kan gränssnitt som flygpluggar, BNC och DB9 bearbetas?

CNC-bearbetning kan utföras på motsvarande gränssnittspositioner enligt kundens ritningar. Bredden på 52 mm kan rymma sida vid sida layout av flera gränssnitt. Huruvida den är särskilt lämplig för bearbetning måste bekräftas enligt gränssnittsdimensioner och kapslingsstruktur.

9. Kan en PCB installeras?

Ja. 52×52 mm industriell kontrollbox i aluminium är standardutrustad med kortplatser för interna kretskort, och PCB kan sättas in och fixeras direkt. Höjden på 52 mm stöder flerlagers PCB eller högeffektsenhetsmontering med stora kylflänsar. Motsvarande monteringskonstruktioner kan också utformas enligt PCB-dimensioner och monteringssätt.

10. Kan ändplattor anpassas?

Ja. Ändplåtarnas dimensioner, hålpositioner och struktur kan bearbetas enligt produktkrav.

11. Kan en logotyp göras?

Ja. Logotypbearbetningsmetoder som lasergravering eller silkscreentryck kan väljas enligt produktkrav.

12. Kan olika färger väljas?

Ja. Aluminiumhöljet kan uppnå olika utseendeeffekter genom processer som anodisering, och färgen kan godtyckligt anpassas efter kundens krav.

13. Vad händer om 52×52mm inte är lämplig för min PCB?

Du kan skicka oss PCB-dimensioner, produktstruktur eller 3D-modell. Boyuan Hardware kan hjälpa till att bekräfta om 52×52mm-specifikationen är lämplig enligt faktiska dimensioner, och kan även välja andra aluminiumprofilspecifikationer eller utföra skräddarsydd bearbetning.

14. Kan prover tas först?

Provbearbetning kan utföras enligt projektkrav. Det rekommenderas att bekräfta provets dimensioner, hålpositioner, montering och yteffekt före massproduktion.

Varför välja Boyuan hårdvara?

För tillverkare av elektronisk utrustning är det viktigare om leverantören kan slutföra stödbearbetning såsom längd, ändplattor, gränssnittsöppningar, skärmfönster, monteringshål, värmeavledningsstrukturer, DIN-skena monteringshål, väggmonteringshål, PCB-strukturer, ytbehandling och logotyper enligt den faktiska produkten.

Boyuan har fokuserat på aluminiumkapslingar och aluminiumchassiindustrin i över 20 år, med cirka 10 000 kvadratmeter fabriksyta, som tillhandahåller anpassad bearbetning av aluminiumkapslingar.

Från standard 52×52 mm aluminiumprofil till den CNC-bearbetade färdiga elektroniska kapslingen, kan vi bearbeta enligt kundens produktkrav.

Om du letar efter ett 52×52 mm Aluminium Industrial Control Box-hölje, är du välkommen att skicka dina PCB-mått, produktritningar eller 3D-modeller.

Vi kan bekräfta specifikationen, bearbetningsmetoden och anpassningsplanen enligt din produktstruktur.
