40×25mm aluminium PCB-kapsling för elektroniska kretskort

40×25 mm aluminiumkretskortskåp för elektroniska kretskort är lämpligt för elektronik som behöver kontrollera extern volym, montera kretskort och integrera flera gränssnitt. Boyuan Hardware, en Kina-baserad tillverkare och leverantör med över 20 års erfarenhet och en ~10 000㎡ fabrik, tillhandahåller skärning, CNC-bearbetning, borrning, gängning, ytbehandling, lasergravering, silkscreen, inspektion och montering.

Produktdefinition

40×25 mm aluminiumhölje är ett extruderat aluminiumhölje för små till medelstora elektroniska moduler, PCB-kretskort och inbyggda elektroniska enheter.

Tvärsnittet på 40×25 mm är en relativt kompakt planprofilspecifikation. Jämfört med mindre elektroniska kapslingar kan det ge mer internt layoututrymme för PCB, kretskomponenter och gränssnittsenheter, samtidigt som den inte ökar den totala enhetens storlek nämnvärt. Den är därför lämplig för elektroniska produkter som behöver styra extern volym, montera kretskort och integrera flera gränssnitt.

Denna typ av extruderad aluminiumkapsling använder vanligtvis profilen som huvudkropp, bildad genom skärning med fast längd till önskad längd, följt av CNC-bearbetning, borrning, gängning, gränssnittsöppningar och ändplattasinstallation enligt produktstruktur.

För elektroniska produkter som kräver långvarig massproduktion, hjälper den standardiserade extruderade aluminiumstrukturen på 40×25 mm också till att minska komplexiteten i design och bearbetning av kapsling.

Kärnfördelar

1. Platt tvärsnitt, lämplig för kompakta elektroniska enheter

40×25 mm strävar inte bara efter "småhet", utan att uppnå en balans mellan enhetens dimensioner och inre monteringsutrymme.

Den 25 mm tvärsnittshöjden håller den övergripande kapslingsprofilen låg, medan 40 mm bredden ger ett visst lateralt layoututrymme för PCB och interna elektroniska komponenter.

Därför är den mer lämplig för:

• Små PCB styrmoduler
• Datainsamlingsmoduler
• Signalkonverteringsmoduler
• Kommunikationsmoduler
• IoT elektroniska moduler
• Industriella elektroniska styrmoduler

Den är särskilt lämplig för produkter som behöver centralinstallera kretskort, gränssnitt och ett litet antal elektroniska komponenter i en kompakt kapsling.

2. Mer lämplig för kombinerad PCB och gränssnittsdesign

För många elektroniska enheter behöver höljet inte bara rymma PCB, utan måste också ordna USB, DC, ström, kommunikation, signal och andra gränssnitt på sidan eller änden.

40×25 mm kan ge mer strukturellt utrymme än ultrasmå specifikationer samtidigt som en relativt kompakt produktstorlek bibehålls.

Enligt faktisk design kan kapslingen bearbetas för:

• Gränssnittsöppningar
• Elhål
• Kommunikationsgränssnittshål
• Indikeringsljushål
• Knapphål
• Monteringshål
• Gängade hål
• PCB fixerande struktur bearbetning

På så sätt bildas en komplett elektronisk enhetshölje.

3. Längden kan justeras enligt interna elektroniska moduler

40×25mm definierar huvudsakligen profilens tvärsnitt, inte den slutliga produktlängden.

Därför kan skärning med fast längd utföras enligt längden på kretskortet, kretsmodulen och interna komponenter.

För produkter av olika längd kan samma tvärsnittsspecifikation användas, och kapslingar av olika storlekar kan bildas genom att justera aluminiumprofilens längd, vilket är fördelaktigt för elektronisk produktseriedesign.

4. Aluminiumextruderingsstruktur underlättar efterföljande precisionsbearbetning

40 × 25 mm extrudering av aluminium är inte begränsad till att användas som en enkel "aluminiumlåda".

Enligt produktritningar kan vidare bearbetning utföras: Kapning → CNC-bearbetning → Borrning → Gängning → Ytbehandling → Lasergravyr/silkscreen → Inspektion → Montering.

Därför kan den gradvis bearbetas från en grundprofil till en elektronisk kapsling som uppfyller specifika konstruktionskrav.

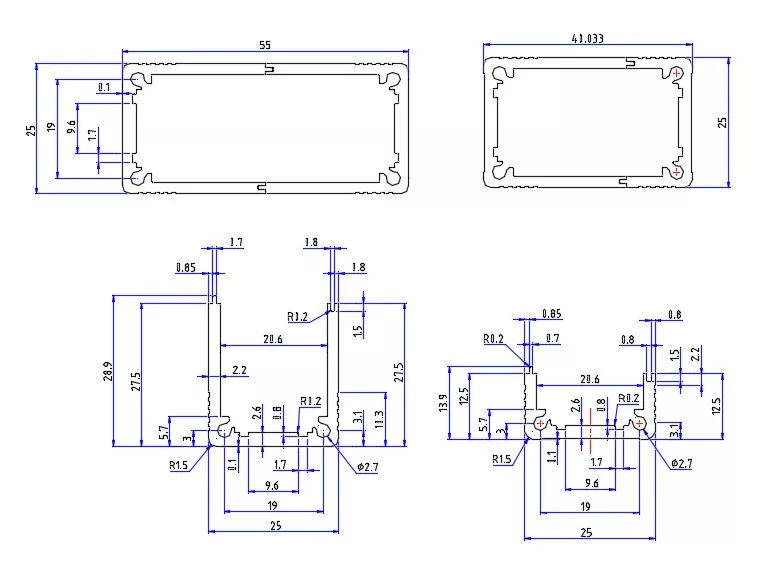

Tekniska specifikationer

Produktapplikationer

40 × 25 mm kretskortskåp i aluminium för storlek på elektroniska kretskort är mer lämpligt för enheter med begränsad volym men som kräver en viss mängd interna elektroniska komponenter och gränssnittsutrymme.

1. Industriella styrmoduler

40×25 mm kan användas för vissa kompakta industriella elektroniska moduler, såsom:

• PLC expansionsmoduler
• I/O-moduler
• Industriella styrmoduler
• Signalkonverteringsmoduler
• Datainsamlingsmoduler
• Inbyggda kontroller
• Automationsutrustning elektroniska moduler

Dessa produkter behöver vanligtvis installera PCB och ordna ström-, signal- eller kommunikationsgränssnitt på höljet, så de kräver mer strukturell bearbetning än enkla operforerade skyddsskal.

2. Utrustning för datainsamling och signalbehandling

Lämplig för:

• Datainsamlingsmoduler
• Signalinsamlingsmoduler
• Signalomvandlare
• Databehandlingsmoduler
• Övervakningsmoduler
• Sensorgränssnittsmoduler

Dessa produkter är vanligtvis inte stora i storlek, men behöver installera kretskort, ledningar eller gränssnittskomponenter internt. 40×25mm kan ge ett relativt kompakt monteringsutrymme.

3. Kommunikations- och nätverkselektronikmoduler

Kan användas för:

• Kommunikationsmoduler
• Dataöverföringsmoduler
• Signalkonverteringsanordningar
• Inbyggda kommunikationsenheter
• Nätverkskommunikation elektroniska moduler
• Styrmoduler för trådlös kommunikation

Kapslingens längd kan justeras enligt det interna kretskortet, och efterbearbetning kan utföras för gränssnittspositioner.

4. IoT och smarta elektroniska enheter

40×25 mm är också lämplig för vissa:

• IoT-kontrollmoduler
• Smarta övervakningsmoduler
• Fjärrdatainsamlingsenheter
• Smarta sensormoduler
• Inbyggda elektroniska enheter
• Smarta kontrollterminaler

För produkter som behöver integrera kretskort, gränssnitt och elektroniska komponenter till en mindre volym har denna specifikation god anpassningsförmåga.

5. Små instrument och testelektronikmoduler

Kan även användas för:

• Mätmoduler
• Detektionsmoduler
• Testa elektroniska moduler
• Signalövervakningsutrustning
• Elektroniska moduler inuti instrument
• Små styrenheter

Huruvida den i slutändan är lämplig för en viss enhet beror främst på PCB-dimensioner, inre komponenthöjd, gränssnittslayout och monteringsmetod, inte bara kapslingens tvärsnittsstorlek.

Vad kan anpassas?

Ytbehandling och utseendebearbetning

40 × 25 mm aluminiumhölje kan genomgå efterföljande ytbearbetning enligt utseendekraven för slutprodukten.

Följande kan väljas enligt faktiska produktkrav:

• Anodisering
• Ytbehandling av aluminium
• Lasergravyr
• Silkscreentryck
• Logotypbearbetning
• Annat utseende bearbetning krävs enligt ritningar

Om kunden har en specificerad färg, yteffekt eller logotypposition kan det bekräftas under provtagningsstadiet.

Workshop Show

FAQ

Vilken typ av PCB är 40×25 mm aluminiumhölje lämplig för?

Mer lämpad för små till medelstora kretskort och elektroniska funktionsmoduler, speciellt kompakta enheter som samtidigt måste arrangera gränssnitt, monteringshål eller ett litet antal elektroniska komponenter. Specifik bekräftelse krävs baserat på faktiska PCB-dimensioner och komponenthöjd.

Kan längden på 40×25 mm aluminiumhölje anpassas?

Ja. 40×25 mm representerar profilens tvärsnittsstorlek, och den faktiska kapslingens längd kan bearbetas med fast längd enligt PCB och enhetsstruktur.

Kan 40×25 mm aluminium PCB-kapsling för elektroniska kretskort bearbetas enligt mina ritningar?

Ja. Profil, längd, gränssnitt, monteringshål, gängade hål och andra krav på CNC-bearbetning kan bekräftas enligt 2D- eller 3D-ritningar.

Kan gränssnitt installeras på 40×25 mm aluminiumhölje?

Ja. Öppningar kan bearbetas enligt faktiska produktgränssnittspositioner, inklusive ström, USB, kommunikation och andra signalgränssnitt.

Kan monteringshål och gängade hål bearbetas?

Ja. Borrning, gängning och relaterad CNC-bearbetning kan utföras enligt produktmonteringsmetoden.

Är 40×25mm lämplig för industriell styrutrustning?

Lämplig för vissa kompakta industriella styrmoduler, I/O-moduler, datainsamlingsmoduler, signalkonverteringsmoduler etc. Slutlig bekräftelse krävs baserat på PCB och intern struktur.
