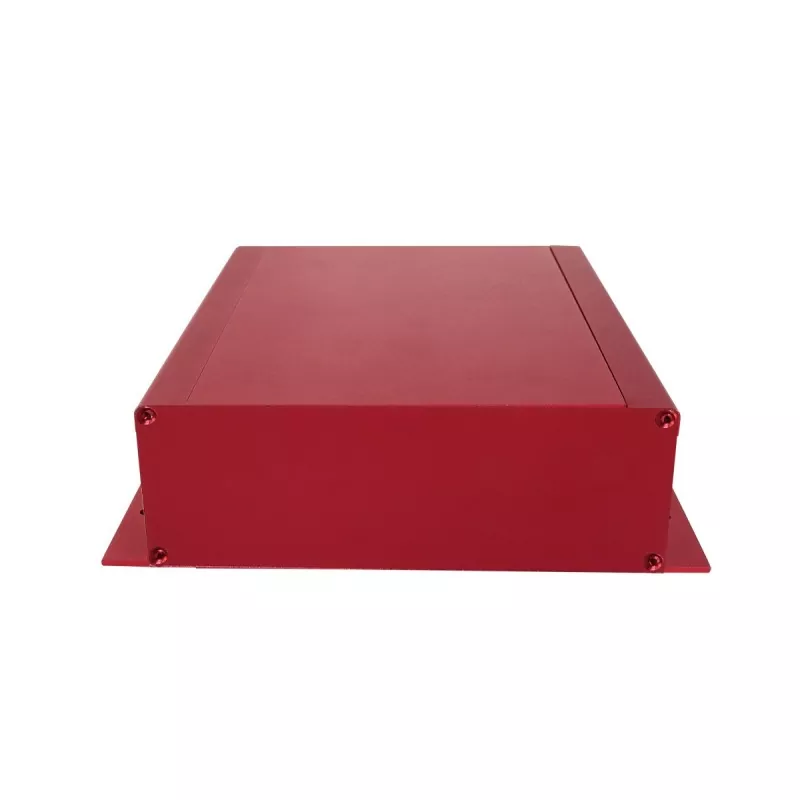

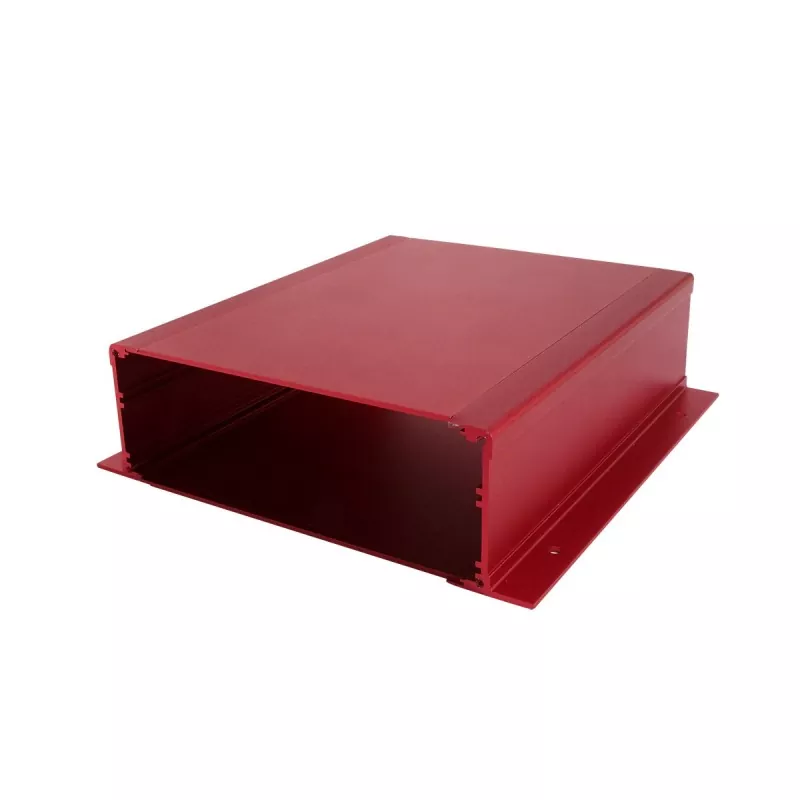

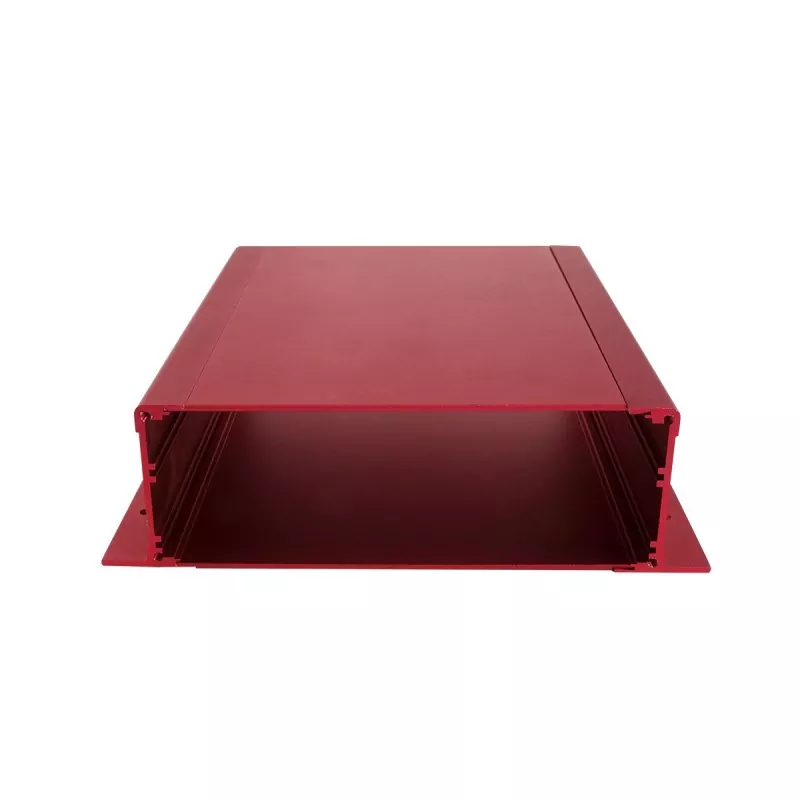

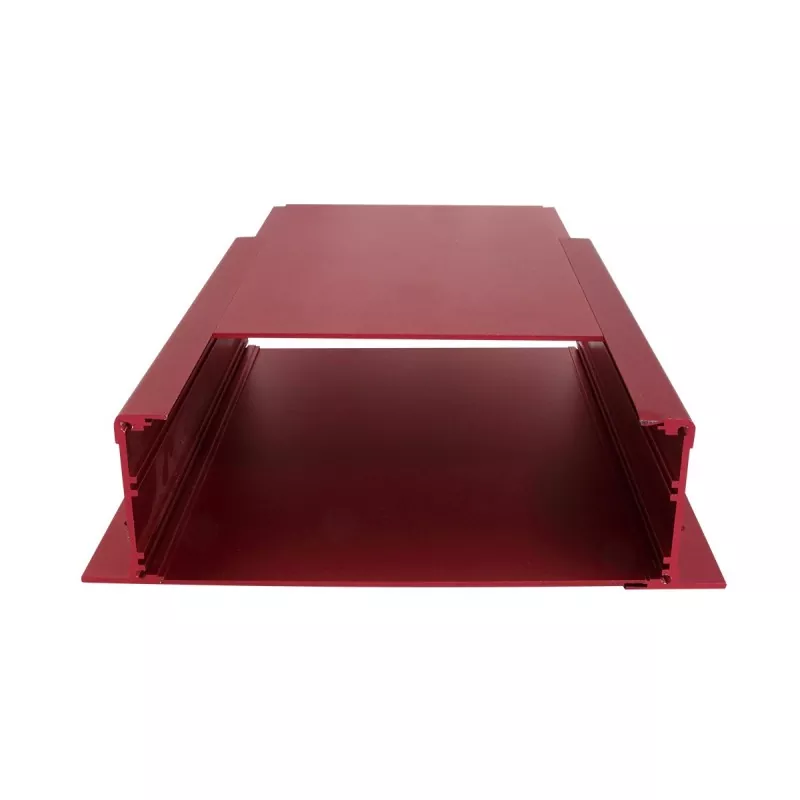

52mm Desktop Aluminium Extrusion Chassis för elektronisk utrustning

52 mm Desktop Aluminium Extrusion Chassis för elektronisk utrustning antar en aluminiumprofilstruktur. Chassihöjden är fixerad till 52 mm, och längden och bredden kan anpassas efter PCB-dimensioner, inre komponentlayout och övergripande utrustningsdimensioner.

Jämfört med lågprofilschassier som 30 mm, 34,9 mm och 35 mm ger höjden på 52 mm mer gott om internt monteringsutrymme, vilket gör den mer lämplig för elektronisk utrustning för stationära datorer som behöver rymma fler elektroniska komponenter, gränssnitt, kraftmoduler eller interna strukturella delar.

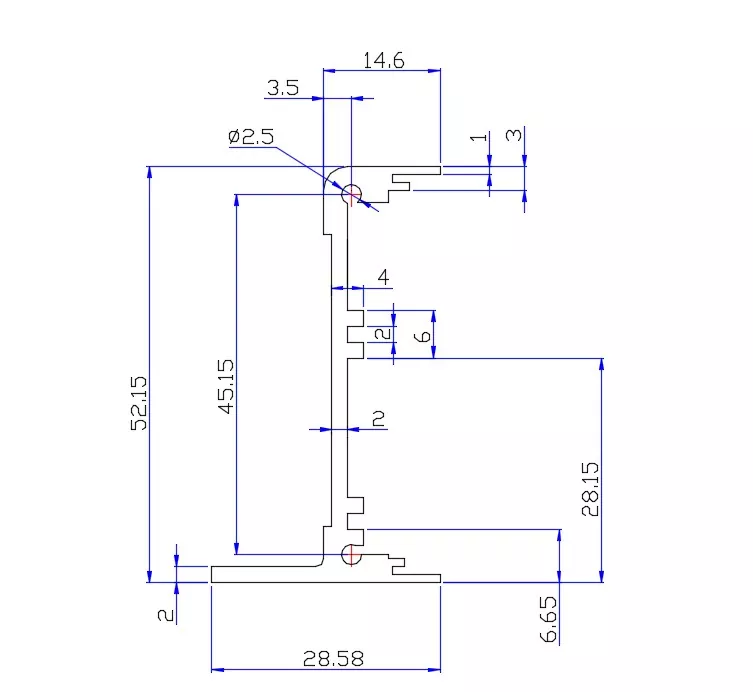

Produktstruktur

Kärnfördelar

1. 52 mm fast höjd, ger mer gott om inre utrymme

Jämfört med lågprofilschassier ger höjden på 52 mm mer vertikalt inre utrymme.

För utrustning som behöver installeras samtidigt:

· PCB

· Elektroniska komponenter

· Gränssnittssammansättningar

· Strömmoduler

· Interna parenteser

· Anslutningskablar

det kan minska interna layoutproblem orsakade av höjdbegränsningar.

Därför är denna höjd mer lämplig för elektronisk utrustning för stationär dator som kräver en viss mängd internt utrymme.

2. Skrivbordsstruktur, lämplig för fristående elektroniska enheter

Höjden på 52 mm är lämplig för att tillverka elektroniska enheter med en viss mängd internt utrymme som måste placeras och drivas oberoende.

Jämfört med 42,5 mm-chassit som måste bäddas in i utrustningen, kan denna produkt vara mer orienterad mot:

Stationära enheter, elektroniska instrument, testmoduler, kontrollutrustning och fristående elektroniska moduler.

3. Längd och bredd kan anpassas till utrustningens mått

52mm höjden är fast, men längden och bredden kan justeras efter den faktiska produkten.

De slutliga måtten kan bestämmas i kombination med:

· PCB-mått

· Komponentlayout

· Antal gränssnitt

· Strömmoduler

· Intern monteringsstruktur

· Fotavtryck på skrivbordet

Detta undviker oöverensstämmelse mellan standardchassidimensioner och faktiska elektroniska produkter.

4. Kortplatser för kretskort för bekväm montering av kretskort

Chassit är försett med kortplatser för kretskort, som kan användas för placering och montering av kretskort.

För elektroniska stationära enheter kan kretskortet placeras längs chassits inre struktur, samtidigt som det lämnar monteringsutrymme för andra interna komponenter.

5. Interna monteringsspår stödjer flerkomponentslayout

Höjden på 52 mm ger större vertikalt utrymme, och i kombination med interna monteringsspår kan olika elektroniska moduler och strukturella delar installeras enligt produktstrukturen.

För utrustning med fler interna komponenter kan positionerna för PCB, strömförsörjning, gränssnitt och andra komponenter planeras mer flexibelt.

6. Aluminiumprofilstruktur balanserar stöd och värmeavledning

Chassikroppen i aluminiumprofil kan ge stabilt strukturellt stöd samtidigt som aluminiumets värmeledningsförmåga används för att hjälpa enheten att avleda värme.

För specifika värmeavledningskrav måste den bestämmas i kombination med kraften hos elektroniska komponenter, intern layout och faktisk termisk design.

7. Främre och bakre paneler kan CNC-bearbetas enligt funktion

De främre och bakre panelerna kan bearbetas enligt verkliga produktritningar, inklusive:

· Hål för strömgränssnitt

· Hål för USB-gränssnitt

· Hål i kommunikationsgränssnittet

· Indikeringsljushål

· Knapphål

· Monteringshål

· Andra specialformade hål

Lämplig för stationär elektronisk utrustning som kräver flera externa gränssnitt.

Tekniska specifikationer

Tillämpliga fält

Denna modell rekommenderas för att lyfta fram skrivbords-, instrument-, test- och fristående elektronisk utrustning, vilket tydligt skiljer den från de föregående 42,5 mm inbäddade applikationerna.

1. Desktop elektronisk utrustning

Lämplig för elektroniska enheter som behöver placeras självständigt på ett skrivbord.

Höjden på 52 mm kan ge relativt gott om internt utrymme, medan den anpassade längden och bredden kan justeras efter enhetsfunktioner och kretskortsdimensioner.

2. Liten test- och mätutrustning

Lämplig för vissa små testutrustningar som behöver installera PCB, gränssnitt, strömförsörjning och interna elektroniska moduler.

De främre och bakre panelerna kan bearbetas enligt testgränssnitt, kommunikationsgränssnitt och strömgränssnitt.

3. Databehandlings- och insamlingsutrustning

För utrustning som behöver integrera kretskort, datagränssnitt, kraftmoduler och kommunikationsmoduler, kan höjden på 52 mm ge ett mer flexibelt internt layoututrymme.

4. Styr- och driftsmoduler

Lämplig för vissa styrmoduler, elektroniska styrenheter och driftutrustning som kräver en oberoende chassistruktur.

Panelerna kan CNC-bearbetas enligt positionerna för knappar, indikatorlampor och gränssnitt.

5. Kommunikations- och gränssnittsutrustning

Lämplig för elektronisk utrustning för stationär dator som behöver installera flera kommunikationsgränssnitt, kontakter eller datagränssnitt.

Chassiets längd och bredd kan justeras efter antalet gränssnitt och PCB-layout.

Anpassningsbara föremål

Workshop Show

3-axlig CNC-bearbetningskapacitet

Boyuan Hardware använder för närvarande huvudsakligen 3-axlig CNC-bearbetning och kan slutföra efterföljande bearbetning av 52 mm aluminiumprofilchassi och paneler enligt produktritningar.

bearbetningsbar:

· CNC-öppningar

· Borrning

· Knacka

· Monteringshål

· Gränssnittshål

· Panel specialformade hål

· Hål för försänkning/försänkning

· Logga och märkning

· Annan strukturell bearbetning

Det specifika bearbetningsinnehållet bestäms enligt produktritningar och strukturella krav.

Kvalitetsinspektion

Enligt produktkrav kan följande utföras:

· Besiktning av profilens utseende

· Längdmåttsinspektion

· CNC-bearbetningsdimensionsinspektion

· Inspektion av hålposition

· Gänginspektion

· Inspektion av paneldimension och utseende

· Besiktning av ytbehandlingens utseende

· Monteringsinspektion

· Inspektion av färdig produktutseende

För produkter med uttryckliga måtttoleranskrav kan inspektion utföras enligt kundritningar och tekniska krav.

FAQ

Q1. Är höjden på detta chassi fast?

Ja. Höjden på denna modell är fixerad till 52 mm, medan längden och bredden kan anpassas.

Q2. Kan chassit användas som ett chassi för stationär elektronisk utrustning?

Ja. Höjden på 52 mm ger extra internt utrymme för kretskort, elektroniska komponenter, gränssnitt och interna monteringsstrukturer, vilket gör den lämplig för kompakt elektronisk utrustning för stationär dator.

Q3. Kan jag anpassa längden och bredden?

Ja. Längden och bredden kan anpassas efter PCB-dimensioner, interna komponenter och övergripande utrustningskrav.

Q4. Har det 52 mm strängpressade stationära aluminiumchassit för elektronisk utrustning en PCB-plats?

Ja. Aluminiumextruderingsstrukturen inkluderar en intern PCB-plats för PCB-positionering och installation.

F5. Kan de främre och bakre panelerna anpassas?

Ja. Panelerna kan CNC-bearbetas enligt krav på gränssnitt, montering, indikator och knapp.

F6. Kan monteringshål och gängade hål läggas till?

Ja. Monteringshål, borrade hål och gängade hål kan bearbetas enligt produktritningen.

F7. Ger aluminiumchassit värmeavledning?

Aluminiumextruderingsstrukturen ger en värmeavledningsväg. För specifika termiska krav bör konstruktionen bestämmas enligt komponenteffekt och intern layout.

F8. Kan färgen anpassas?

Ja. Ytfinish och färg kan anpassas efter produktkrav.
