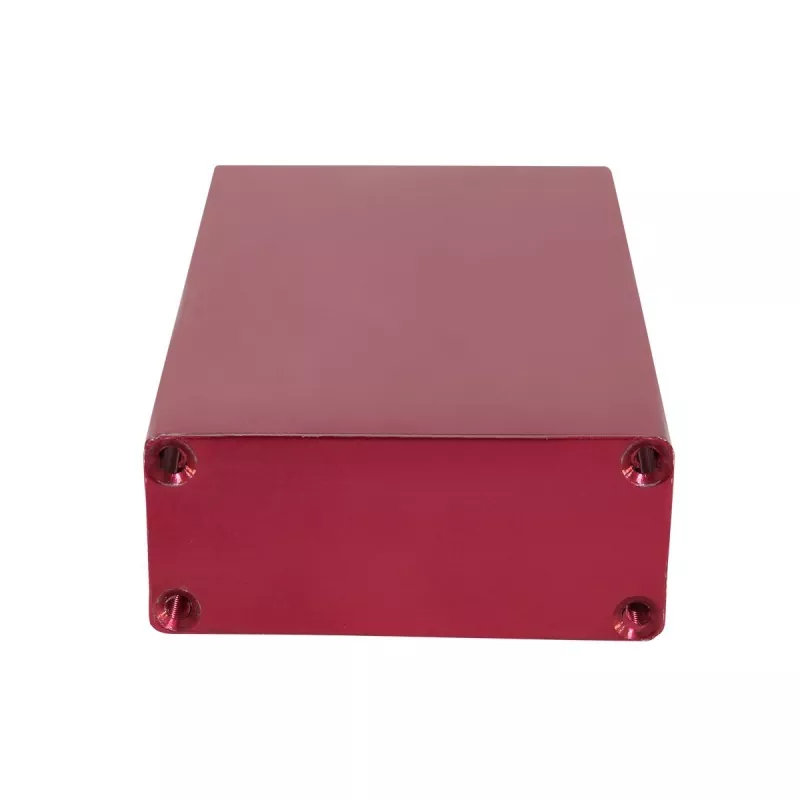

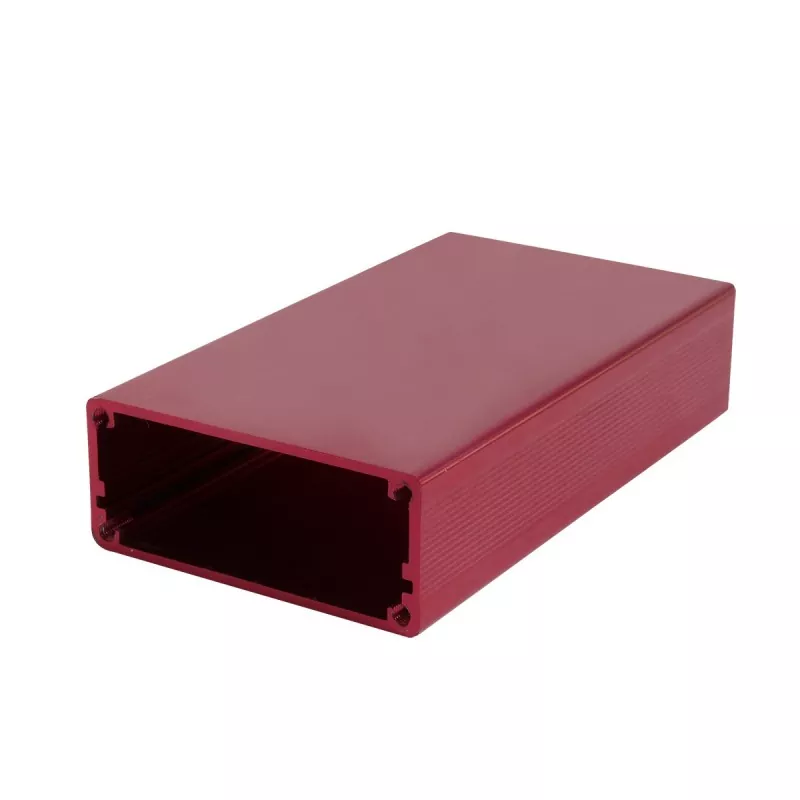

57×24 mm instrumenthölje i aluminium för mätutrustning

Instrumenthöljet i aluminium på 57×24 mm för mätutrustningskropp kapas till önskad längd och kompletteras med ändplattor, CNC-bearbetning och relaterade processer. Interna kortplatser gör att kretskortet kan glida in och fixeras utan extra skruvar, vilket ger en monteringshastighet som andra kapslingstyper inte kan matcha.

Jämfört med plasthöljen ger aluminiumkroppen bättre strukturell styrka och en metallfinish, och stöder CNC-bearbetade gränssnitt, monteringshål, gängade hål, SMA-antennhål och värmeavledningsöppningar. Boyuan Hardware, med över 20 års erfarenhet och en ~10 000㎡ fabrik, tillhandahåller skärning, CNC, borrning, gängning, ytbehandling, lasergravering, silkscreen, inspektion och montering.

Produktegenskaper

01 | 57×24 mm bred och smal design

Den 57 mm breda × 24 mm höga tvärsnittsstorleken ger gott om förpackningsutrymme för elektronisk utrustning.

57 mm-bredden är bredare än de vanliga 52-55 mm-specifikationerna, rymmer större PCB-layouter och stöder fler sida-vid-sida-funktionsmoduler och gränssnittsdesign, vilket uppfyller kraven på layout för flera kanaler för input/output; höjden på 24 mm bibehåller ett smalt enhetsutseende samtidigt som det ger gott om komponentmonteringsutrymme, rymmer små transformatorer, elektrolytkondensatorer (vanligtvis 18-22 mm höga), reläer och medelhöga komponenter, vilket stödjer integrationsbehoven hos relativt komplexa kretssystem.

02 | Extrudering av aluminium

Kapslingens kropp är formad av profilextrudering av aluminiumlegering. Tvärsnittsstorleken på aluminiumextruderingskåpan är fast, medan längden kan skäras enligt faktiska produktkrav. Därför kan samma specifikationskapsling anpassas till PCB och elektroniska moduler av olika längd. Denna struktur är särskilt lämplig för elektroniska produkter som kräver serieutveckling.

03 | Lämplig för PCB montering

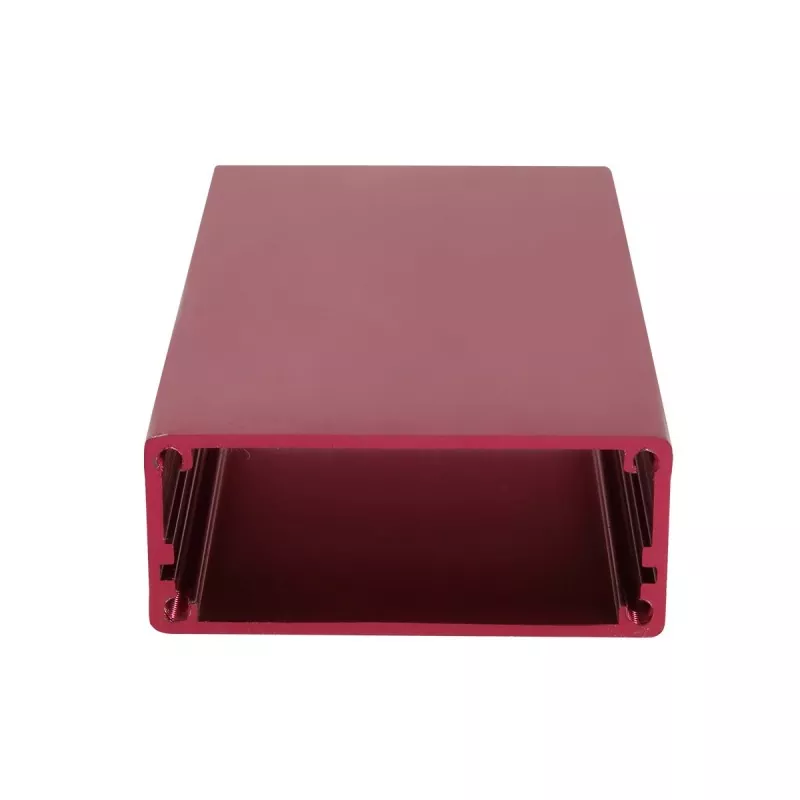

Den elektroniska aluminiumhöljet kan utformas med motsvarande monteringsslitsar eller stödstrukturer enligt den interna strukturen, för installation av PCB och andra elektroniska komponenter. Interiören är standardutrustad med kortplatser för kretskort, och kretskort kan sättas in och fixeras direkt utan extra skruvar.

04 | Stöd för CNC anpassad bearbetning

Standardprofilen är bara utgångspunkten. Boyuan Hardware kan utföra CNC-bearbetning på 57×24 mm aluminiumhölje enligt kundens ritningar, inklusive:

• Gränssnittsöppningar (USB, RJ45, flygkontakter, BNC-gränssnitt, strömgränssnitt, SMA-antenngränssnitt, etc.)
• Skruvhål och positioneringshål
• Gängade hål och försänkningshål
• Värmeavledningsöppningar och ventilationshål
• Skärmfönsteröppningar
• Knapphål och brytarhål
• Monteringshål och väggmonteringshål
• Spår och steg
• Fasning
• Andra anpassade strukturer

05 | Längd Anpassningsbar till produkt

57×24 mm är kapslingens tvärsnittsspecifikation, och produktlängden kan skäras enligt de faktiska utrustningsmåtten. Den specifika bearbetningsbara längden bekräftas enligt material, ytbehandling och produktkrav.

06 | Effektiv värmeavledningsprestanda

Aluminiumlegering har utmärkt värmeledningsförmåga. I kombination med den 57 mm breda designen kan den effektivt hjälpa interna komponenter att avleda värme och förlänga utrustningens livslängd.

07 | Metallhölje kombinerar struktur och utseende

Aluminiumlegering är lätt och har goda strukturella prestanda, samtidigt som den behåller en naturlig metallstruktur. Genom ytbehandlingar som borstning, sandblästring och anodisering kan olika utseendeeffekter erhållas, vilket ger elektronisk utrustning ett mer professionellt produktutseende.

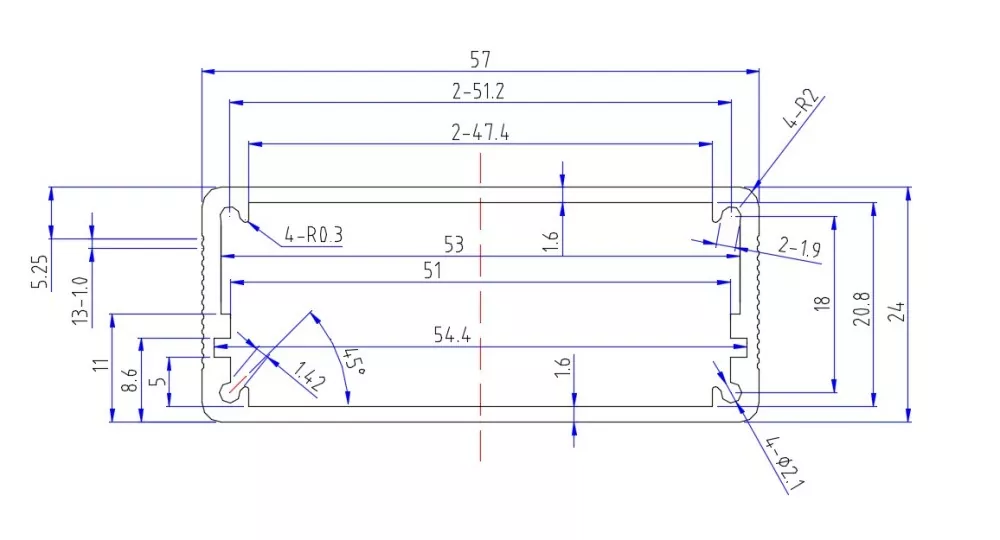

57×24 mm aluminiumhölje Tekniska specifikationer

Notera: Specifika materialkvaliteter, väggtjocklek, längdområden, dimensionstoleranser och ytbehandlingsfärger ska vara föremål för faktiska produktritningar och orderkrav.

Vilka produkter är 57×24 mm aluminiumhölje lämplig för?

57×24 mm tillhör kategorin smala aluminiumkapslingar med bred kropp — bredden på 57 mm rymmer större PCB och fler sida-vid-sida funktionsmoduler; höjden på 24 mm bibehåller ett smalt utseende samtidigt som det ger gott om internt utrymme. Denna specifikation används ofta inom instrument och mätare, kraftkommunikation, tunnelbaneteknik, medicinsk utrustning, högtalarsystem och andra industrier.

1. Instrument, mätare och mätutrustning

57×24mm är en idealisk förpackningslösning för instrument- och mätarprodukter:

• Digitala nivåer/digitala lutningsmätare
• Instrument- och mätarkapslingar
• Datainsamlingsinstrument
• Signalgeneratorkapslingar
• Effektanalysatorer
• Testutrustning
• Precisionsmätinstrument

Varför är 57×24mm lämplig för instrument och mätare? 57×24mm är en klassisk storleksspecifikation för mätinstrument som digitala nivåer och lutningsmätare — många digitala nivåer på marknaden (som LXR-T600/T800/T1000/T1200) använder 57×24 mm aluminiumhöljen. Bredden på 57 mm rymmer stora LCD-skärmar och mätkretskort, höjden på 24 mm ger en bekväm grepptjocklek, och aluminiumhöljet erbjuder utmärkt slag- och vridmotstånd, vilket säkerställer mätnoggrannhet.

2. GPS/GPRS och positioneringsspårningsutrustning

• GPS/GPRS-modulhöljen
• GPS-spårare för fordon
• Anordningar för positionering och spårning av tillgångar
• Utomhuspositioneringsmoduler
• Små elektroniska kopplingsdosor

Varför är 57×24 mm lämplig för GPS-spårare? GPS-spårningsenheter behöver en bredare PCB-layout för att rymma GPS-moduler, kommunikationsmoduler, antenner och batterier. Bredden på 57 mm ger gott om monteringsutrymme och tjockleken på 24 mm är lämplig för att gömma sig inuti fordon eller utrustning.

3. Kommunikationsmoduler och trådlös utrustning

• Kommunikationsmoduler
• Trådlösa plattformar
• Signalkonverteringsmoduler
• Signalförstärkarkapslingar
• Trådlösa plattformsterminaler
• Dataöverföringsmoduler
• Videoservrar
• Routrar, trådlösa mottagare

4. Avskärmningsboxar och anti-interferensapplikationer

57 × 24 mm aluminiumhölje kan fungera som en bra elektromagnetisk skärmningslösning:

• Elektroniska skärmboxar
• Anti-interferensenhets höljen
• Högfrekvent modulskärmning
• Precisionskretsskyddslådor

Aluminiumlegeringsmaterialet i sig har god elektromagnetisk skärmningsprestanda, vilket effektivt förhindrar elektromagnetisk störning.

5. Strömmoduler

• Kåpor för strömförsörjning för fordon
• Inverterkapslingar
• Likriktarhus i aluminium
• DC-DC-omvandlarmoduler
• Byte av strömförsörjningsmoduler

6. Industriella styr- och automationsmoduler

• Industriella kontroller
• Programmerbar logisk styrenhet (PLC) moduler
• Rörelsekontrollmoduler
• I/O expansionsmoduler
• Automationsstyrningsutrustning

7. Medicinsk utrustning

• Kapslingar för medicinsk utrustning
• Testa moduler
• Övervakningsutrustningsmoduler
• Bärbara medicinska instrument

8. Högtalare och ljudutrustning

• Utrustning för högtalarsystem
• Förstärkarkretsar
• Ljudutrustning

Anpassad parameter

Ytbehandling

Anodisering

Anodisering är en av de vanligaste ytbehandlingsmetoderna för aluminiumkapslingar. Det kan ändra utseendet och ytegenskaperna på aluminiumytan och uppnå olika färgeffekter.

Sandblästring

Sandblästring kan bilda en enhetlig matt struktur på aluminiumytan, lämplig för industriell elektronisk utrustning och instrumenthöljen.

Borstning

Borstning kan bilda vanliga metallstrukturer, vilket gör att produkten bibehåller en tydlig aluminiumlegeringsmetallstruktur.

Lasergravyr

Följande kan bearbetas på ytan av 57×24 mm aluminiumhölje:

• Logotyp
• Produktmodell
• Identifiering av gränssnitt
• Produktnummer
• Text och mönster

Silkscreentryck

Lämplig för bearbetning av flerfärgade logotyper, text och funktionsidentifiering.

Professionell aluminiumkapsling anpassad bearbetning

Vi tillverkar inte bara standardkapslingar i aluminium utan kan även skräddarsy efter kundens produktstruktur.

Kunder behöver bara tillhandahålla:

2D-ritningar / 3D-modeller / fysiska prover / produktmått

Vi kan sedan utföra bearbetningsutvärdering enligt faktiska produktkrav.

CNC-bearbetning uppfyller icke-standardiserade krav

För produkter som inte direkt kan tillfredsställas av standardprofilen 57×24 mm, kan anpassning uppnås genom efterföljande CNC-bearbetning.

Till exempel:

Gränssnittsöppningar + skärmfönster + monteringshål + gängade hål + värmeavledningsspår + spår + steg + logotyp

Alla kan bearbetas enligt kundens ritningar.

Produktvalsguide

Om din PCB-bredd är nära 57 mm

57×24 mm är ett idealiskt val — 57 mm bredden ger mer utrymme för PCB-routing och mer sida vid sida gränssnittslayout, och är bredare än de vanliga 52-55 mm specifikationerna.

Om din enhet är ett instrument eller en mätarprodukt

57×24mm är en klassisk specifikation för digitala nivåer, lutningsmätare, testinstrument och annan mätutrustning. Bredden på 57 mm rymmer stora skärmar och 24 mm tjockleken ger ett bekvämt grepp.

Om din enhet innehåller medelhöga komponenter

Höjden på 24 mm kan rymma små transformatorer, elektrolytkondensatorer (18-22 mm), reläer och medelhöga komponenter, lämpliga för elektronisk utrustning som kräver ett visst internt vertikalt utrymme.

Om din enhet behöver ett smalt utseende

Den 24 mm höjden bibehåller ett smalt utseende samtidigt som det ger gott om inre utrymme, balanserar estetik och funktionell helhet.

Om du behöver kompatibilitet med flera gränssnitt

Bredden på 57 mm stöder sida vid sida layout av flera gränssnitt såsom RJ45, flygkontakter, BNC, USB och SMA antenngränssnitt, lämpliga för kommunikations- och mätutrustning som kräver omfattande gränssnitt.

Om din enhet behöver bra värmeavledning

Aluminiumlegeringshöljet har utmärkt värmeledningsförmåga. I kombination med den 57 mm breda designen kan den effektivt hjälpa interna komponenter att avleda värme.

Om PCB-längderna skiljer sig

Profilen kan kapas efter produktlängd, och samma tvärsnittsspecifikation kan anpassas till produkter av olika längd.

Workshop Show

FAQ

1. Vilka produkter passar 57×24 mm aluminiumkapslingen för?

57×24 mm tillhör kategorin smala aluminiumhöljen med bred kropp. Kärntillämpningar inkluderar instrument och mätare (digitala nivåer, lutningsmätare), GPS/GPRS-moduler, kommunikationsmoduler, skärmboxar, strömförsörjningskåpor för fordon, videoservrar, trådlösa plattformar, inverterkapslingar, medicinsk utrustning, högtalarsystem, etc. Bredden på 57 mm ger gott om PCB-layoututrymme, och de 24 mm höga och 24 mm höjda komponenterna upprätthålls.

2. Är 57×24 mm längden på kapslingen?

Nr 57×24mm hänvisar till kapslingens tvärsnittsstorlek (bredd × höjd). Produktlängden kan skäras efter aktuell utrustning och PCB-längd.

3. Kan längden på 57×24 mm aluminiumhölje anpassas?

Ja. Längden på aluminiumextruderingshöljet kan skäras enligt produktkrav. Den specifika längden måste bekräftas i kombination med material, ytbehandling och produktstruktur.

4. Kan höjden på 24 mm rymma elektrolytkondensatorer?

Ja. Vanliga elektrolytiska kondensatorer är vanligtvis 18-22 mm höga, och den inre höjden på 24 mm rymmer dem fullt ut. Specifik bekräftelse krävs enligt dina komponentdimensioner.

5. Vad är skillnaden mellan 57 mm bredd och 52-55 mm?

57 mm är bredare än de vanliga 52-55 mm specifikationerna, och rymmer större PCB eller fler sida vid sida gränssnittslayouter, speciellt lämplig för utrustning som kräver bredare PCB eller flerkanaliga in-/utgångsgränssnitt.

6. Är 57×24mm lämplig för digitala nivåer?

Mycket passande. Många digitala nivåer på marknaden (LXR-T600/T800/T1000/T1200) använder 57×24 mm aluminiumhöljen, vilket gör det till en klassisk storleksspecifikation inom detta område.

7. Kan värmeavledningshål göras på aluminiumhöljet?

Ja. Boyuan Hardware kan bearbeta värmeavledningsöppningar, ventilationshål och andra värmeavledningsstrukturer enligt kundens ritningar för att hjälpa utrustning att avleda värme.

8. Kan SMA-antenngränssnitt bearbetas?

CNC-bearbetning kan utföras på motsvarande gränssnittspositioner enligt kundens ritningar. Bredden på 57 mm kan rymma sida vid sida layout av flera gränssnitt. Huruvida den är särskilt lämplig för bearbetning måste bekräftas enligt gränssnittsdimensioner och kapslingsstruktur.

Om Boyuan Hardware

Boyuan Hardware har fokuserat på aluminiumkapslingar och aluminiumchassiindustrin i över 20 år, med cirka 10 000 kvadratmeter fabriksyta, som tillhandahåller anpassad bearbetning av aluminiumkapslingar.

Från standard 57×24 mm aluminiumprofil till den CNC-bearbetade färdiga elektroniska kapslingen, vi kan bearbeta enligt kundens produktkrav.

Om du letar efter ett 57×24 mm instrumenthölje i aluminium för mätutrustning är du välkommen att skicka dina PCB-mått, produktritningar eller 3D-modeller.
