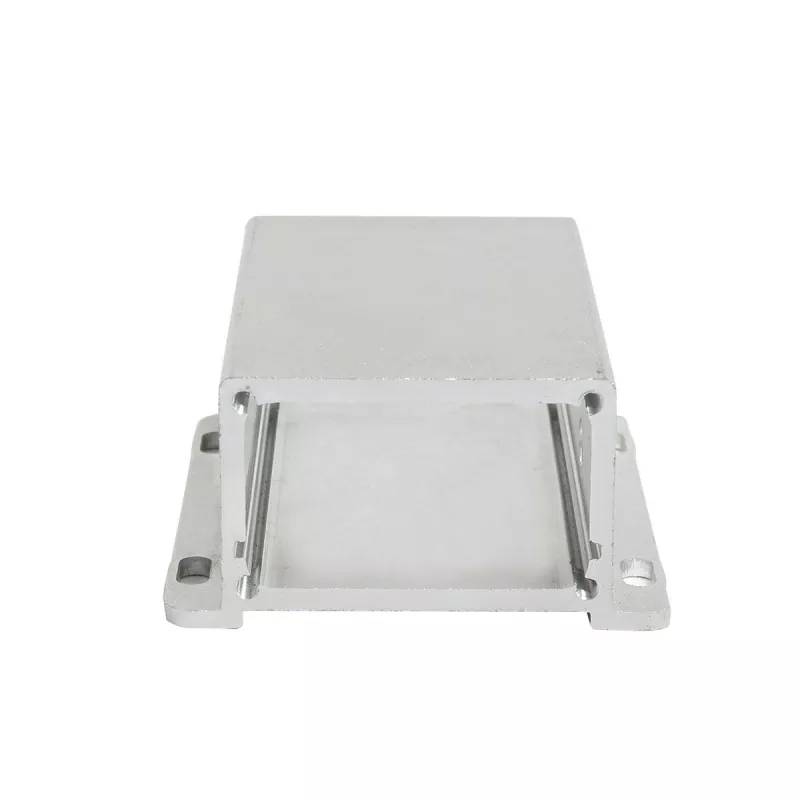

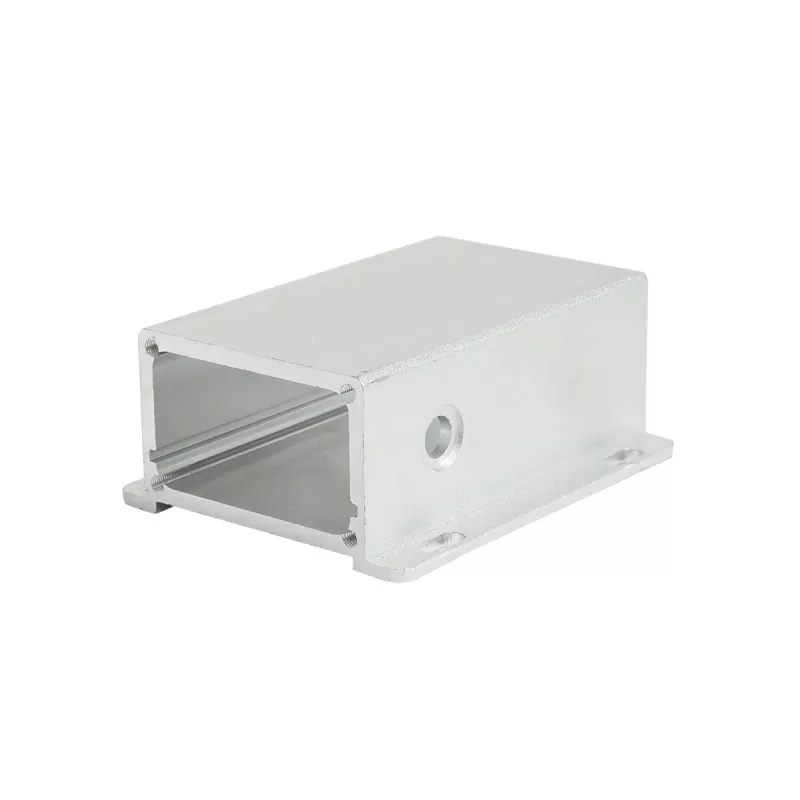

63×32,5 mm elektronisk utrustningslåda i aluminium

63 × 32,5 mm elektronisk utrustningshölje i aluminium är ett medelstort, kompakt extruderat elektroniskt apparathölje av aluminium, lämpligt för elektroniska produkter som behöver en viss mängd internt monteringsutrymme samtidigt som enhetens totala volym håller kontroll.

Bredden på 63 mm ger mer utrymme för lateral layout för PCB och elektroniska komponenter än ultrasmala aluminiumkapslingar; höjden på 32,5 mm kan rymma konventionella kretskort, kontakter och elektroniska komponenter med en viss höjd, samtidigt som en relativt kompakt enhetsprofil bibehålls.

Därför är den här storleken mer lämplig för: elektronisk utrustning med medelstora PCB-dimensioner, ett måttligt antal gränssnitt och komponenter som inte är låga i höjd, men som inte kräver utrymmet för ett stort chassi.

Boyuan Hardware kan utföra profilskärning, treaxlig CNC-bearbetning, borrning, gängning, gränssnittsöppningar, ändbearbetning, logotypbearbetning, ytbehandling och montering på aluminiumprofiler enligt produktritningar.

Varför är 63×32,5 mm lämplig för denna typ av elektronisk produkt?

63 mm bredd ger mer flexibel PCB-layout

Jämfört med smala aluminiumkapslingar runt 40-50 mm ger bredden 63 mm en större lateral monteringsyta för PCB.

För vissa produkter med bredare kretskort, eller där kontakter, terminaler och elektroniska komponenter måste ordnas samtidigt på kretskortet, kan den större bredden minska problemet med alltför trångt komponentlayout.

Den är särskilt lämplig för produkter som har överskridit utrymmeskraven för en liten elektronisk låda men som ännu inte har nått storlekskraven för ett stort industrichassi.

32,5 mm höjd Lämplig för konventionella elektroniska komponenter

32,5 mm höjden är i ett relativt praktiskt område.

Den har mer inre höjd än ultralågprofilkapslingar som 13 mm, 18 mm, 19 mm och 20 mm, och rymmer konventionella PCB och kontakter, samtidigt som den inte ökar enhetens tjocklek avsevärt som högprofilprodukter som 40 mm, 48 mm och 80 mm.

Därför är den här storleken mer lämplig för: elektronisk utrustning som "kräver en viss komponenthöjd men ändå betonar en kompakt struktur."

63×32,5 mm bildar ett mer balanserat enhetstvärsnitt

Till skillnad från uppenbart platta lågprofilskåp är förhållandet mellan bredd och höjd på 63×32,5 mm mer balanserat.

Det kan ge både lateralt PCB-utrymme och ett visst vertikalt monteringsutrymme, så det har god anpassningsförmåga för elektroniska moduler med relativt regelbundna inre strukturer.

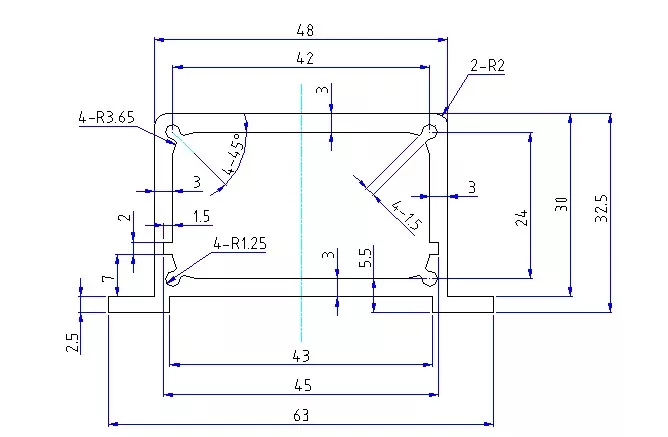

Tekniska specifikationer

Notera: Aluminiumlegeringskvaliteter, profilväggtjocklek, inre tvärsnittsstruktur, tillgängligt inre utrymme, längdintervall och specifika toleranser måste bekräftas enligt faktiska profiler och tekniska ritningar.

Vilka produkter är 63×32,5 mm aluminiumhölje lämplig för?

1 Industriella elektroniska styrmoduler

63×32,5 mm är mer lämplig för industriella elektroniska moduler med kontrollerad volym men som fortfarande behöver installera kompletta styrkretsar internt.

Sådana produkter behöver vanligtvis ta hänsyn till PCB, strömgränssnitt, kontrollgränssnitt och indikatorkomponenter samtidigt.

Bredden på 63 mm kan ge bra utrymme för layout i sidled, medan höjden på 32,5 mm kan hålla enheten relativt kompakt.

Därför är den lämplig för att självständigt driva industriella elektroniska styrmoduler, snarare än stora styrskåp som kräver många kort och komplexa interna strukturer.

2 moduler för datainsamling och signalkonvertering

Datainsamlings- och signalkonverteringsprodukter behöver vanligtvis placera kretskort, kontakter och in-/utgångsgränssnitt samtidigt i begränsat utrymme.

Bredden på 63 mm kan lämna ett visst utrymme i sidled för kretskort och gränssnitt, och höjden på 32,5 mm kan rymma konventionella kontakter och elektroniska komponenter.

Därför är den här storleken mer lämplig för:

• Datainsamlingsmoduler
• Signalkonverteringsmoduler
• Gränssnittskonverteringsenheter
• Liten signalbehandlingsutrustning

63×32,5 mm elektronisk utrustningshölje i aluminium är särskilt lämplig för produkter med relativt kompletta funktioner men där den totala enhetsstorleken fortfarande måste förbli kompakt.

3 Kommunikationsgränssnittsmoduler

Små gränssnittsmoduler i kommunikationsutrustning behöver vanligtvis ordna kommunikationskretsar, kontakter, indikatorlampor och strömgränssnitt samtidigt.

Bredden på 63 mm kan ge ett mer omfattande gränssnittslayoutområde än smala höljen, och höjden på 32,5 mm kan rymma konventionella kommunikationskretskort och relaterade komponenter.

Därför är den här storleken lämplig för enfunktions- eller multi-gränssnitt små elektroniska kommunikationsmoduler, snarare än stora kommunikationschassier.

4 Liten industriell mät- och testutrustning

En del mät- och testutrustning behöver installera kretskort, anslutningsgränssnitt, knappar eller indikatorlampor, men den totala volymen behöver inte vara särskilt stor.

63×32,5 mm kan uppnå en balans mellan inre utrymme och yttre mått.

Den större bredden kan användas för att arrangera gränssnitt eller arbetsområden, och höjden på 32,5 mm kan ge grundläggande monteringsutrymme för elektroniska komponenter.

Därför är den lämplig för vissa kompakta mät-, test- och elektroniska instrumentmoduler.

5 inbyggda elektroniska moduler

For electronic modules that need to be integrated inside other equipment, the enclosure usually needs to balance internal mounting space and overall occupied volume.

Jämfört med större aluminiumkapslingar gör 63×32,5 mm det lättare att kontrollera enhetens volym, samtidigt som de har mer internt utrymme än ultratunna kapslingar.

Därför kan den användas för:

• Inbyggda styrmoduler
• Industriella gränssnittsmoduler
• Elektroniska konverteringsmoduler
• Enhetens interna funktionsmoduler

Om det i slutändan är lämpligt måste bekräftas i kombination med installationsposition och faktiska PCB-dimensioner.

Vilken typ av PCB är 63×32,5 mm lämplig för?

Denna storlek är mer lämplig för medelstora PCB med vissa utrymmeskrav i sidled.

När du väljer, rekommenderas det att samtidigt överväga:

PCB längd och bredd → PCB fixeringshål positioner → maximal komponenthöjd → gränssnittspositioner → kabeldragning → tillgängligt internt utrymme i kapslingen.

Om kretskortet är mycket smalt kan en mindre aluminiumprofil övervägas.

Om kretskortets bredd är stor men komponenthöjden inte är hög kan 63×32,5 mm ge relativt lämpligt sidoutrymme.

Om betydligt högre effektmoduler eller andra komponenter behöver installeras internt, måste det faktiska tillgängliga interna utrymmet som motsvarar höjden på 32,5 mm bekräftas ytterligare.

Hur väljer man mellan 63×32,5 mm och liknande storlekar?

Placeringen av 63×32,5 mm kan sammanfattas som: mer sidoutrymme än små aluminiumkapslingar, men kräver inte storleken på ett stort aluminiumchassi.

Vilken anpassad bearbetning kan tillhandahållas för 63×32,5 mm aluminiumhölje?

Boyuan Hardware kan utföra efterbearbetning på aluminiumprofiler enligt kundens tekniska ritningar.

Icke-standardbearbetning baserat på produktritningar

För 63×32,5 mm aluminiumkapsling kräver faktiska projekt vanligtvis ytterligare efterbearbetning snarare än att direkt använda den obearbetade profilen.

Typisk bearbetningsprocess inkluderar:

Profilskärning → Ändytbearbetning → Gränssnittsöppningar → Monteringshål/gängning → Ändplåtsbearbetning → Logotyp → Ytbehandling → Inspektion → Montering

Om kunden redan har 2D-teknikritningar eller 3D-modeller kan bearbetningspositionerna bekräftas enligt ritningarna.

Om endast PCB och produktdimensioner är tillgängliga är det också möjligt att först använda:

• PCB dimensioner
• Komponenthöjd
• Gränssnittslayout
• Kapslingens längd

för att bedöma om 63×32,5 mm är lämplig för produktstrukturen.

Bearbetningsförmåga

Boyuan Hardware har över 20 års erfarenhet inom aluminiumkapsling och aluminiumchassiindustrin, med en fabriksyta på cirka 10 000 kvadratmeter och cirka 300 befintliga formar.

De viktigaste bearbetningsstegen inkluderar:

• Skärning av aluminiumprofil
• Tre-axlig CNC-bearbetning
• Borrning
• Tappning
• Slutbearbetning
• Gränssnittsöppningar
• Ytbehandling
• Lasergravyr
• Silkscreentryck
• Produktinspektion
• Produktmontering

Efterbearbetning av aluminiumkapslingar kan utföras enligt kundens 2D-teknikritningar, 3D-modeller, PCB-data eller produktprover.

Anpassad bearbetningsprocess

Steg 1 | Ge produktinformation
Kunder tillhandahåller 2D-ritningar, 3D-modeller, PCB-dimensioner eller produktprover.

Steg 2 | Bekräfta profil
Bekräfta om tvärsnittet på 63×32,5 mm uppfyller kraven enligt PCB-dimensioner, komponenthöjd och monteringsstruktur.

Steg 3 | Bestäm längden
Bestäm profilens skärlängd enligt enhetens övergripande mått.

Steg 4 | Bekräfta efterbearbetning
Bestäm bearbetningskrav såsom gränssnitt, monteringshål, gängade hål, ändplattor och logotyp.

Steg 5 | Provbearbetning
Ta fram prover enligt projektkrav och bekräfta dimensioner och monteringsförhållanden.

Steg 6 | Massproduktion
Utför massbearbetning efter provbekräftelse.

Steg 7 | Besiktning och montering
Utför mått-, utseende- och monteringskontroller enligt produktkrav.

Steg 8 | Förpackning och frakt
Paketera enligt produktmått, kvantitet och transportsätt.

Nyckelpunkter för provbekräftelse

Det rekommenderas att bekräfta följande före massproduktion:

• Kapslingens tvärsnittsstorlek
• Kapslingens längd
• PCB monteringsposition
• Utrymme mellan PCB och kapsling
• Komponenthöjd
• Gränssnittspositioner
• Öppningsmått
• Monteringshålspositioner
• Trådspecifikationer
• Ändplattan passar
• Logotyp position
• Ytbehandlingseffekt
• Total monteringseffekt

Kvalitet och relaterad dokumentation

Boyuan Hardware kan tillhandahålla relaterad produkt- och materialdokumentation enligt projektkrav.

För närvarande tillgänglig:

• SGS-relaterad dokumentation
• SVHC-relaterad dokumentation
• Dokumentation för produktinspektion
• Produktdimension och bearbetningsbekräftelsedokumentation

Om projektet har specifika material- eller leverantörsrevisionskrav kan de bekräftas i förväg i förfrågningsskedet.

Förpackning och frakt

Motsvarande förpackningslösningar kan utvecklas enligt längden, yttillståndet och beställningskvantiteten på 63×32,5 mm aluminiumhölje.

Tillgängliga alternativ:

• Individuellt skydd
• Anti-repor skydd
• Skiktad förpackning
• Intern separation
• Ytterkartongförpackning
• Bulk helkartongförpackning

Den specifika förpackningsmetoden bestäms enligt produktdimensioner, kvantitet och transportkrav.

Varför välja Boyuan hårdvara?

20+ års erfarenhet av aluminiumkapslingar

Långsiktigt engagemang i bearbetning av aluminiumkapslingar, aluminiumchassi och aluminiumkonstruktionsdelar.

Ca. 10 000㎡ Fabrik

Utrustad med produktionsförhållanden för skärning av aluminiumprofiler, CNC-bearbetning, ytbehandling, tryckning, inspektion och montering.

Ca. 300 befintliga formar

Befintliga aluminiumprofillösningar kan matchas efter produktdimensioner och struktur.

Tre-axlig CNC-bearbetning

Stöder gränssnittsöppningar, borrning, gängning, ändbearbetning och annan icke-standardiserad strukturell bearbetning.

Samordning av flera processer

Cutting, CNC, drilling, tapping, surface treatment, laser engraving, silkscreen printing, inspection, and assembly can be coordinated according to the project.

FAQ

Vilka produkter är 63×32,5 mm aluminiumhölje lämplig för?

Lämplig för elektroniska produkter med medelstora PCB, fler gränssnitt och behovet av att hålla enheten kompakt, såsom industriella elektroniska styrmoduler, datainsamlingsmoduler, signalkonverteringsutrustning, kommunikationsgränssnittsmoduler och viss mät- och testutrustning.

Vad är den största egenskapen hos 63×32,5 mm?

Den balanserar sidobredd och kapslingshöjd. 63 mm kan ge bra PCB- och gränssnittslayoututrymme, och 32,5 mm kan hålla enheten relativt kompakt.

Är 63×32,5 mm lämplig för PCB?

Den kan användas för kretskort av motsvarande storlekar, men faktisk lämplighet måste bekräftas enligt kretskortets längd och bredd, monteringshålspositioner, komponenthöjd och profilens inre struktur.

Hur höga kan komponenter vara med en höjd på 32,5 mm?

32,5 mm är den yttre tvärsnittshöjden. Den faktiska tillgängliga invändiga höjden måste dra av profilens väggtjocklek och invändiga struktur, och beräknas i kombination med kretskortets monteringsposition.

Kan kontaktöppningar bearbetas?

Ja. Motsvarande gränssnittshål kan bearbetas enligt kopplingsmodeller och tekniska ritningar.

Kan gängade hål bearbetas?

Ja, borrning och gängning och annan CNC-efterbearbetning kan utföras.

Kan höljets längd anpassas?

Ja, profilskärning kan utföras enligt enhetens faktiska längd.

Kan PCB-monteringshål bearbetas?

Ja, motsvarande bearbetning kan utföras enligt PCB-monteringshålets positioner och höljesstruktur.

Kan prover tillhandahållas?

Anpassningsprojekt kan få prover bekräftade enligt faktiska krav.

16. Vilken information rekommenderas att ge när du frågar?

För att bekräfta om 63×32,5 mm elektronisk utrustningskåpa i aluminium är lämplig för din produkt, rekommenderas att tillhandahålla:

• PCB längd och bredd
• PCB monteringshål positioner
• Maximal komponenthöjd
• Erforderlig kapslingslängd för produkten
• Antal gränssnitt
• Gränssnittstyp
• Gränssnittspositioner
• Ändplattans struktur
• Ytbehandlingskrav
• Beräknad inköpskvantitet

Om det inte finns någon fullständig teknisk ritning ännu kan du först tillhandahålla:

PCB-mått + maximal komponenthöjd + produktlängd + gränssnittslayout

för preliminär utvärdering.
