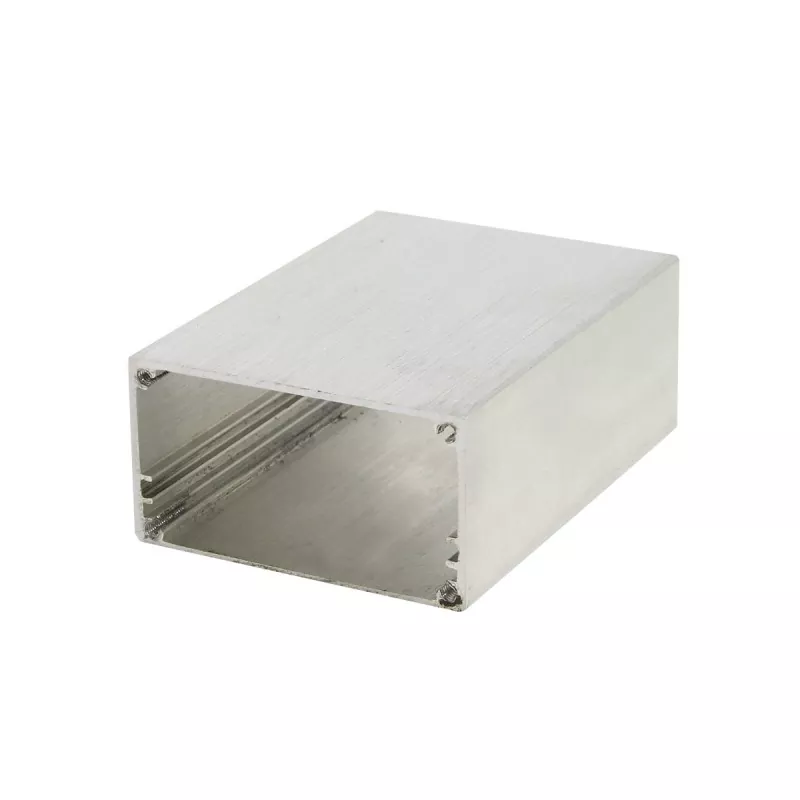

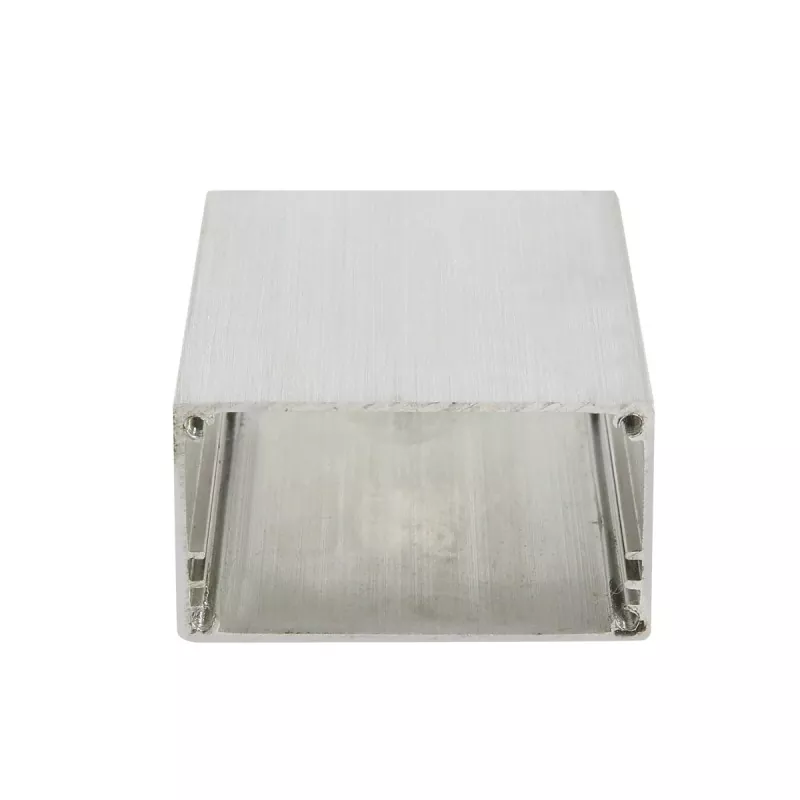

42×23 mm Kommunikationsmodulhus i aluminium

Jämfört med högre elektroniska kapslingar är denna struktur mer lämplig för produkter med krav på enhetstjocklek, monteringsutrymme och total volym. Den kan centralt arrangera kretskort, kretskomponenter och gränssnittsenheter i en relativt kompakt hölje, samtidigt som den anpassar sig till elektroniska moduler av olika längd genom skärning med fast längd och efterföljande CNC-bearbetning. Boyuan Hardware, med över 20 års erfarenhet och en ~10 000㎡ fabrik.

Produktdefinition

42×23 mm aluminiumhölje är ett elektroniskt hölje av extruderat aluminium som är lämpligt för små till medelstora kretskort, kretsmoduler, signalmoduler och inbyggda elektroniska enheter.

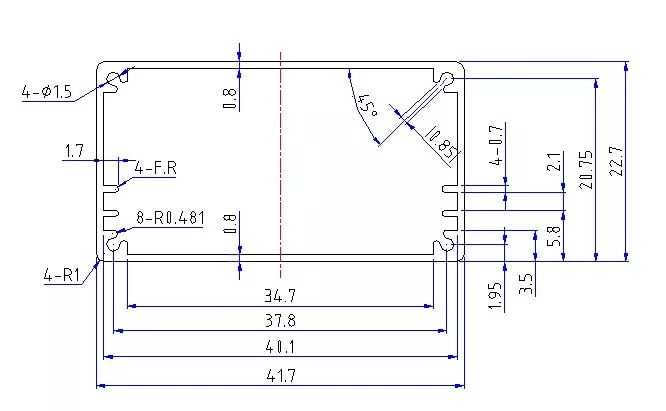

Tvärsnittet på 42×23 mm har en uppenbar platt egenskap: sidomåttet når 42 mm medan höjden bara är 23 mm. Jämfört med högre elektroniska kapslingar är denna struktur mer lämplig för produkter med krav på enhetstjocklek, monteringsutrymme och total volym.

42×23 mm aluminiumkommunikationsmodulhölje kan centralt arrangera kretskort, kretskomponenter och gränssnittsenheter inuti ett relativt kompakt hölje, samtidigt som det anpassas till elektroniska moduler av olika längd genom skärning med fast längd och efterföljande CNC-bearbetning.

Därför är 42×23 mm mer lämplig för industriell kontroll, datainsamling, signalkonvertering, kommunikationsmoduler, IoT elektroniska enheter och små testmoduler.

Kärnfördelar

1. 23 mm låg höjd, lämplig för platt enhetsdesign

Den mest anmärkningsvärda egenskapen hos 42×23mm är dess relativt låga höjd.

För elektroniska moduler som måste installeras inuti utrustning, kontrollskåp, instrumentpaneler eller andra utrymmesbegränsade positioner hjälper den nedre höljeshöjden till att kontrollera enhetens totala tjocklek.

Därför är den mer lämplig för:

• Platta PCB-moduler
• Inbyggda styrmoduler
• Datainsamlingsmoduler
• Signalkonverteringsmoduler
• Kommunikations elektroniska moduler
• Små IoT-enheter

Om produkten är känslig för kapslingshöjd har 42×23mm en mer uppenbar dimensionell fördel jämfört med djupare specifikationer.

2. 42 mm lateral dimension ger mer layoutbredd för PCB

Även om höjden bara är 23 mm, ger den 42 mm sidodimensionen relativt gott om monteringsutrymme i sidled.

Detta är praktiskt för produkter som behöver ordnas på PCB:n:

• Plintblock
• Gränssnitt
• Kontakter
• Indikeringslampor
• Styrkomponenter
• Elektroniska komponenter

Därför strävar 42×23 mm inte bara efter "tunnhet", utan antar ett bredare, lägre tvärsnitt, lämpligt för elektroniska produkter med laterala PCB-layouter.

3. Lämplig för elektroniska moduler av olika längder

42×23 mm representerar kapslingens tvärsnittsstorlek, och den faktiska produktlängden kan justeras enligt den interna PCB och elektroniska komponenter.

Samma tvärsnitt kan bilda olika specifikationer genom olika längder, till exempel:

• Kort typ → kompakta elektroniska moduler
• Medellängd → styr-/kommunikationsmoduler
• Längre struktur → datainsamling och elektroniska moduler med flera gränssnitt

Denna metod är särskilt lämplig för serier av elektroniska enheter som har flera produktmodeller men relativt liknande inre strukturer.

4. Anpassad bearbetning baserad på standardprofiler

Aluminiumhöljet på 42×23 mm betyder inte att slutprodukten bara kan behålla standardprofilen.

Enligt produktritningar kan ytterligare bearbetning utföras:

• Skärning med fast längd
• Ändyta CNC-bearbetning
• Gränssnittsöppningar
• Monteringshålsbearbetning
• Bearbetning av gängade hål
• PCB monteringsstruktur bearbetning
• Knapphålsbearbetning
• Indikeringsljushålsbearbetning
• Logotypbearbetning

Detta gör att standardaluminiumprofiler kan anpassas till olika elektroniska produkter.

Tekniska specifikationer

Notera: Faktiska aluminiumlegeringskvaliteter, väggtjocklek, profilens inre struktur, längdområden, bearbetningstoleranser och ytbehandlingskrav måste bekräftas enligt specifika ritningar eller beställningar.

Tillämpningsomfång

1. Datainsamling och signalkonverteringsmoduler

42×23mm är mer lämplig för elektroniska moduler som är små i storlek men kräver en viss kretskortsmonteringsbredd, som:

• Datainsamlingsmoduler
• Signalinsamlingsmoduler
• Signalomvandlare
• Datakonverteringsmoduler
• Sensorgränssnittsmoduler
• Övervakningsmoduler

Dessa enheter behöver vanligtvis arrangera kontakter och elektroniska komponenter på kretskortet samtidigt som den totala produkthöjden hålls låg.

2. Industriella styrelektronikmoduler

Kan appliceras på:

• PLC kringutrustningsmoduler
• I/O-moduler
• Industriella styrmoduler
• Inbyggda kontroller
• Automationsutrustning elektroniska moduler
• Styrsignalmoduler

För små styrmoduler som behöver installeras inuti styrutrustning eller andra begränsade utrymmen, underlättar den platta kapslingen den strukturella layouten.

3. Kommunikations- och signalöverföringsmoduler

Lämplig för:

• Kommunikationsmoduler
• Dataöverföringsmoduler
• Signalkonverteringsanordningar
• Nätverkskommunikation elektroniska moduler
• Inbyggda kommunikationsenheter
• Kommunikationsgränssnittsmoduler

Kapslingen kan öppnas enligt specifika gränssnittspositioner, så att PCB, gränssnitt och kapsling bildar en komplett elektronisk enhetsstruktur.

4. IoT och smarta elektroniska enheter

42×23mm kan också användas för:

• IoT-kontrollmoduler
• Smarta övervakningsmoduler
• Datainsamlingsterminaler
• Smarta sensormoduler
• Fjärrkontrollmoduler
• Inbyggda elektroniska enheter

42×23mm aluminium kommunikationsmodulhus är särskilt lämpligt för produkter som behöver göra elektroniska moduler tunnare och mer kompakta.

5. Små test- och instrumentmoduler

Till exempel:

• Mätmoduler
• Detektionsmoduler
• Signaltestmoduler
• Övervakning av elektroniska moduler
• Små instrument interna moduler
• Testutrustningskontrollmoduler

Om den i slutändan är lämplig för en specifik produkt måste bekräftas i kombination med PCB-dimensioner, komponenthöjd, gränssnittslayout och monteringsmetod.

5. Anpassningsbart innehåll

Workshop Show

FAQ

Vilka produkter passar 42×23 mm aluminiumkapslingen för?

Främst lämplig för små till medelstora PCB-elektronikmoduler, industriella styrmoduler, datainsamlingsmoduler, signalkonverteringsmoduler, kommunikationsmoduler, IoT-enheter och små testelektronikmoduler.

Varför är 42×23 mm lämplig för platta elektroniska enheter?

Eftersom dess höjd är 23 mm och dess laterala dimension är 42 mm. Jämfört med högre kapslingsspecifikationer är den mer lämpad för produkter som behöver kontrollera enhetens tjocklek samtidigt som de kräver ett visst lateralt PCB-monteringsutrymme.

Kan längden på 42×23 mm aluminiumhölje anpassas?

Ja. 42 × 23 mm är tvärsnittsstorleken, och den faktiska kapslingens längd kan skäras av med fast längd enligt PCB och enhetsstruktur.

Kan kapslingen göras enligt PCB?

Ja. Kapslingens struktur och bearbetningsmetod kan bekräftas enligt PCB-dimensioner, monteringshål, gränssnittspositioner och intern komponentlayout.

Kan gränssnitt och monteringshål bearbetas?

Ja. Gränssnittsöppningar, monteringshål, gängade hål och annan treaxlig CNC-bearbetning kan utföras enligt 2D/3D-ritningar.
