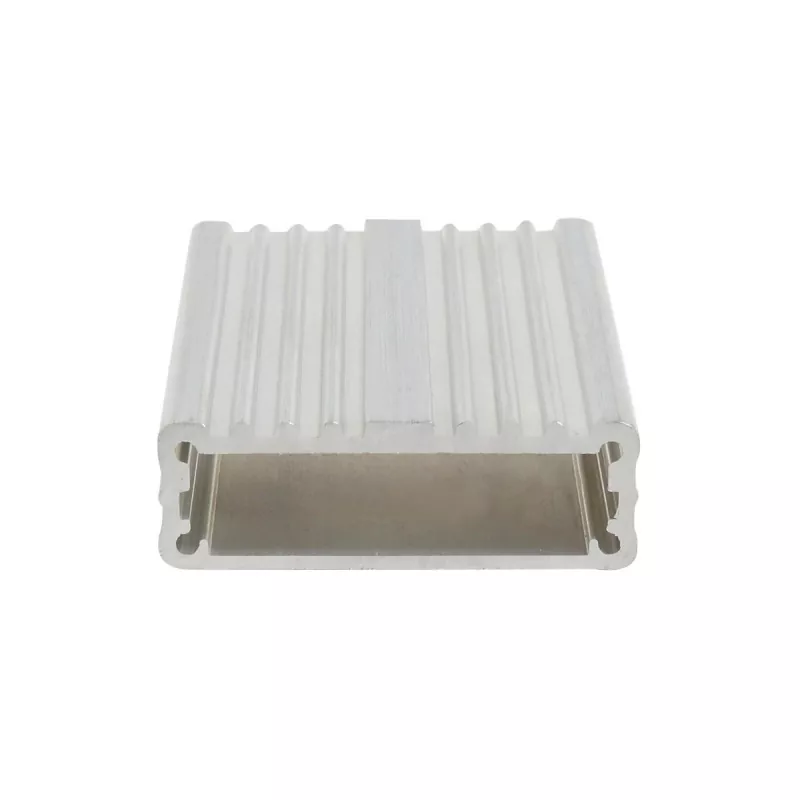

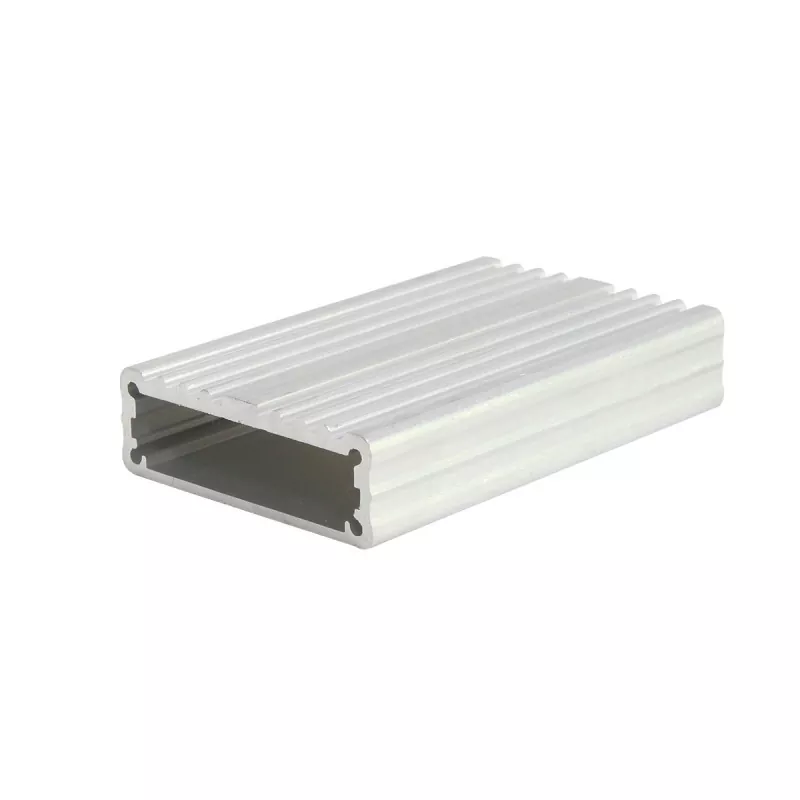

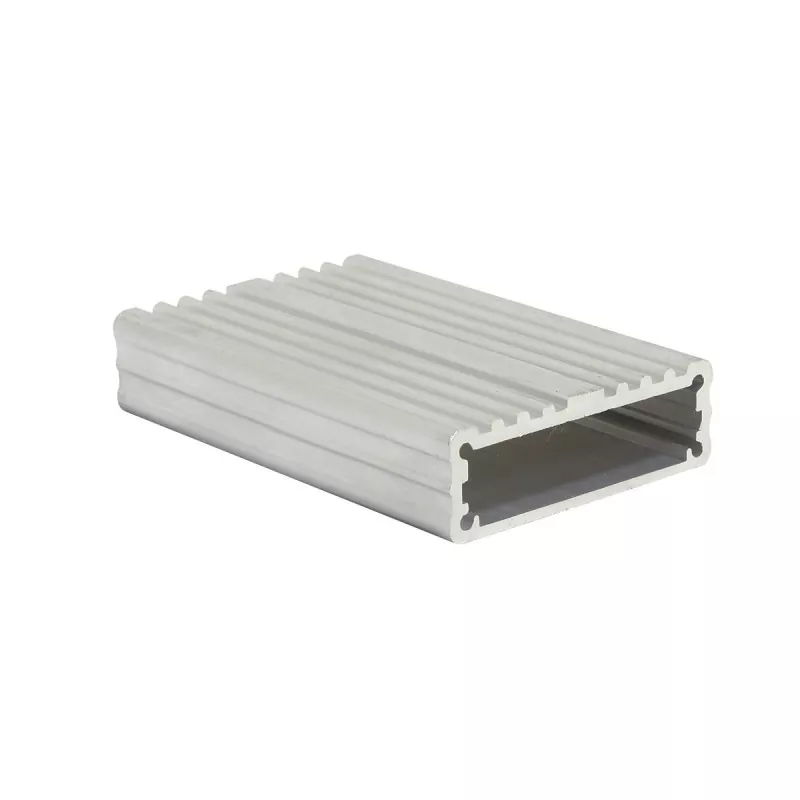

43×13 mm inbyggd elektronisk modul aluminiumhölje

När den interna komponenthöjden på den elektroniska modulen är begränsad och den övergripande produkttjockleken måste kontrolleras, kan aluminiumskalet med låg profil effektivt minska utrymmet som upptas av utrustningen. Dess 43 mm laterala dimension ger en viss PCB-layoutbredd. Genom den "bredare + lägre" tvärsnittsdesignen ger den strukturellt skydd och installationsutrymme för platta elektroniska moduler. Boyuan har över 20 års erfarenhet och dess fabriksyta är cirka 10 000 kvadratmeter. Kom och rådgör med oss.

Vad är det lämpligt för?

• Tunna PCB-moduler
• Sensor elektroniska moduler
• Signalkonverteringsmoduler
• Gränssnittsmoduler
• Datainsamlingsmoduler
• Inbyggda elektroniska komponenter
• Små instrument interna moduler

Faktisk tillämpbarhet måste bekräftas ytterligare enligt PCB-dimensioner, komponenthöjd, gränssnittsform och intern monteringsstruktur.

Produktegenskaper

1. 13 mm låg höjd, lämplig för tjocklekskänsliga produkter

Kärnfördelen med 43×13 mm inbyggd elektronisk modul i aluminiumhölje är inte "stort" inre utrymme, utan låg total höjd.

För elektroniska moduler som behöver installeras i utrymmen med begränsad tjocklek, påverkar kapslingens höjd direkt de slutliga produktmåtten.

Därför är 43×13mm mer lämplig för:

• Tunna elektroniska enheter
• PCB-moduler med låg profil
• Inbyggda elektroniska komponenter
• Instrument interna elektroniska moduler
• Sensormoduler
• Små signalbehandlingsmoduler

Om de interna elektroniska komponenterna i sig är låga på höjden, kan man undvika att använda ett alltför djupt hölje för att få plats med kretskortet genom att använda ett hölje med 13 mm tvärsnitt.

2. 43 mm bredd och 13 mm höjd bildar ett platt tvärsnitt

Bredd-till-höjdförhållandet på 43×13 mm är ganska uppenbart.

Det är inte ett elektroniskt hölje nära en kvadrat, utan snarare en platt struktur som lutar mot lateral expansion.

Denna struktur är lämplig för lateral PCB-layout, till exempel för att arrangera kretskomponenter, kontakter eller signalgränssnitt längs PCB-riktningen.

För vissa produkter som behöver: bredare PCB-layoututrymme + lägre enhetstjocklek är detta tvärsnitt mer lämpligt än ett högt och smalt hölje.

3. Lämplig för smala kretskort och elektroniska funktionsmoduler

43×13 mm kan fungera som den externa skyddsstrukturen för PCB.

För kretskort utan stora komponenter, transformatorer eller höga kontakter internt kan kapning med fast längd utföras enligt PCB-längden, följt av bearbetningsgränssnitt och monteringsstrukturer för den aktuella produkten.

Vanlig efterbearbetning inkluderar:

• Skärning med fast längd
• Ändyta CNC-bearbetning
• Gränssnittsöppningar
• Monteringshålsbearbetning
• Bearbetning av gängade hål
• PCB fixerande struktur bearbetning
• Indikeringsljushål
• Knapphål
• Logotypbearbetning

4. Särskilt lämplig för produktserier

Om en elektronisk produkt har PCB av olika längd men i princip samma tvärsnittsstruktur kan tvärsnittet på 43×13 mm förbli oförändrat samtidigt som profillängden justeras.

Till exempel:

• Kort längd → små elektroniska moduler
• Medellängd → sensor/konverteringsmoduler
• Längre längd → slimmade styr- eller datamoduler

Denna metod är lämplig för serieutveckling av elektroniska produkter.

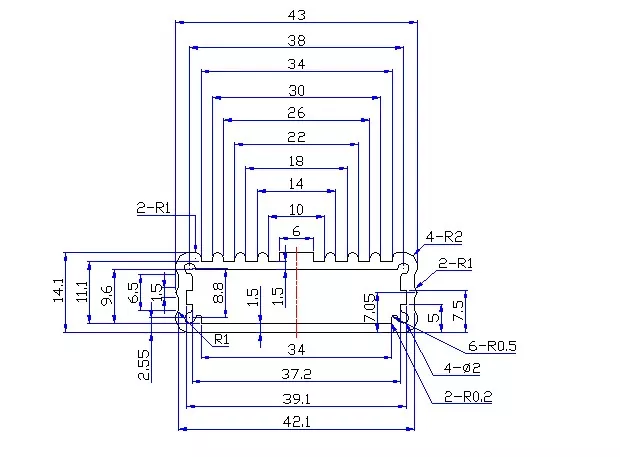

Tekniska specifikationer

Notera: Specifika aluminiumlegeringskvaliteter, profilväggtjocklek, inre struktur, längdområden, bearbetningstoleranser och ytbehandlingskrav måste bekräftas enligt specifika ritningar eller beställningar.

Tillämpningsomfång

1. Tunna PCB elektroniska moduler

En av de mest lämpliga riktningarna för 43×13mm är låghöjda PCB-moduler.

Till exempel:

• Styrkretsmoduler
• Signalbehandlingsmoduler
• Gränssnittsmoduler
• Konverteringsmoduler
• Inbyggda elektroniska moduler
• Små elektroniska styrkort

Dessa produkter kräver vanligtvis inte särskilt stort inre utrymme, men behöver en viss bredd på kretskortslayouten i sidled, så den platta strukturen på 43×13 mm är mer lämplig.

2. Sensor- och detekteringselektronikmoduler

Kan användas för vissa:

• Sensormoduler
• Signalinsamlingsmoduler
• Detektionsmoduler
• Övervakningsmoduler
• Datainsamlingsmoduler
• Sensorgränssnitt elektroniska komponenter

43×13 mm inbyggd elektronisk modul av aluminium är särskilt lämplig för elektroniska enheter med tunna interna kretsar och begränsad total produkttjocklek.

3. Signalkonvertering och gränssnittsmoduler

Till exempel:

• Signalkonverteringsmoduler
• Moduler för konvertering av gränssnitt
• Datagränssnittsmoduler
• Kommunikationsgränssnittsmoduler
• Elektriska signalbehandlingsmoduler

Dessa produkter kräver vanligtvis ett kretskort och ett visst antal kontakter, men den totala volymen är fortfarande liten.

4. Inbäddade elektroniska enheter

43×13mm kan användas för vissa elektroniska moduler som behöver installeras inuti andra enheter, till exempel:

• Inbyggda styrmoduler
• Små övervakningselektronikmoduler
• Datainsamlingskomponenter
• Smarta elektroniska moduler
• Enhetens interna funktionsmoduler

Den låga strukturen är särskilt lämplig för scenarier med begränsat monteringsutrymme.

5. Små instrument interna elektroniska moduler

Kan även användas för:

• Mät elektroniska moduler
• Testa moduler
• Instrumentkontrollmoduler
• Signalbehandlingsmoduler
• Detektionsutrustning interna komponenter

Men om det finns höga elektroniska komponenter inuti produkten kan höjden på 13 mm vara otillräcklig och en högre aluminiumprofil måste väljas.

Anpassningsbart innehåll

Workshop Show

FAQ

Vilka produkter passar 43×13 mm aluminiumkapslingen för?

Främst lämplig för smala kretskort, sensormoduler, signalkonverteringsmoduler, gränssnittsmoduler, datainsamlingsmoduler och inbyggda elektroniska komponenter.

Varför är 43×13 mm aluminiumhölje lämplig för smala elektroniska enheter?

Eftersom kapslingens tvärsnittshöjd endast är 13 mm. Jämfört med högre aluminiumprofilkapslingar är det mer lämpligt för elektroniska enheter med krav på total produkttjocklek.

Kan 43×13 mm rymma ett PCB?

Ja, men den specifika anpassningsförmågan måste bekräftas enligt PCB-dimensioner, komponenthöjd och profilens inre struktur.

Är 43×13mm lämplig för industriell styrutrustning?

43×13mm inbyggd elektronisk modul aluminiumhölje är mer lämplig för låghöjda industriella elektroniska moduler, såsom signalmoduler, gränssnittsmoduler, insamlingsmoduler etc. Om det är en styrenhet med många interna komponenter som kräver större utrymme, bör en högre kapslingsspecifikation övervägas.

Kan höljets längd anpassas?

Ja. 43×13 mm representerar tvärsnittsstorleken, och den faktiska produktlängden kan skäras av med fast längd enligt PCB och enhetsstruktur.
