44×23 mm aluminiumhölje för datainsamlingsutrustning

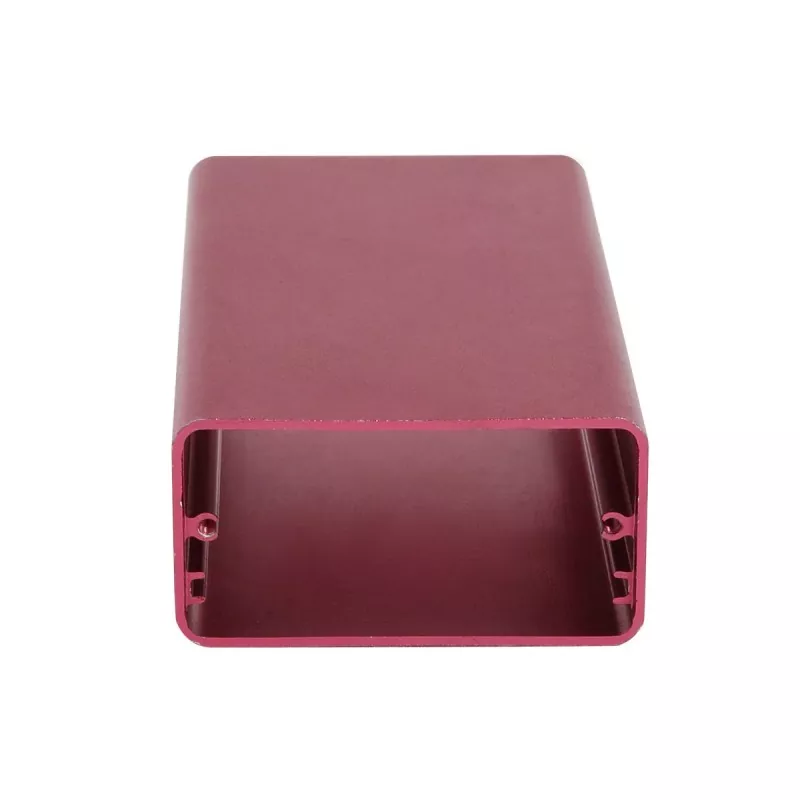

44×23 mm aluminiumhölje för datainsamlingsutrustning — Ett lågprofilshus i extruderat aluminium placerat mellan små elektroniska moduler och större styrutrustning. Dess 44 mm bredd ger utrymme för lateral layout för kretskort och kontakter, medan höjden på 23 mm håller enheten kompakt. Detta gör den väl lämpad för produkter som måste rymma ett kretskort, flera gränssnitt och ett måttligt antal komponenter utan att bli överdrivet höga.

Längden skärs till kretskorts- och enhetsdimensionerna, och efterföljande CNC-bearbetning, borrning, gängning, gränssnittsöppningar, ändplåtsbearbetning och logotypbearbetning förvandlar standardprofilen till en komplett anpassad aluminiumkapsling. Boyuan Hardware, med över 20 års erfarenhet och en ~10 000㎡ fabrik, levererar skärning, CNC, borrning, gängning, ytbehandling, lasergravering, silkscreen, inspektion och montering.

Produktdefinition

44×23 mm aluminiumhölje är ett elektroniskt hölje av extruderat aluminium som är lämpligt för små till medelstora kretskort, kretskontrollmoduler, kommunikationsmoduler, datainsamlingsutrustning och inbyggda elektroniska produkter.

44×23 mm antar en bredare, lägre tvärsnittsstruktur: 44 mm sidodimensionen ger ett visst layoututrymme för kretskort och elektroniska komponenter, medan höjden på 23 mm håller enhetens övergripande struktur kompakt.

Denna storlek är mer lämplig för produkter mellan små elektroniska moduler och större styrutrustning. Speciellt när produkten behöver installera ett kretskort, gränssnitt, kontakter och ett visst antal elektroniska komponenter, samtidigt som man inte vill att höljet ska vara för högt, har 44×23 mm god användbarhet.

Kapslingen kan skäras i fast längd enligt PCB och enhetslängd, och kombineras med CNC-bearbetning, borrning, gängning, gränssnittsöppningar, ändplattasbearbetning och logotypbearbetning för att bilda en komplett anpassad elektronisk aluminiumkapsling.

Kärnfördelar

1. 44 mm lateralt utrymme, lämplig för PCB och gränssnittslayout

Den mest anmärkningsvärda egenskapen hos 44×23 mm är dess relativt stora bredd samtidigt som den behåller en låg höjd.

Den 44 mm laterala dimensionen ger layoututrymme för elektroniska komponenter, kontakter och gränssnitt på kretskortet, lämpligt för elektroniska moduler som behöver arrangemang i sidled av kretskomponenter.

Speciellt lämplig för:

• PCB styrmoduler
• Datainsamlingsmoduler
• Signalkonverteringsmoduler
• Kommunikationsmoduler
• I/O-moduler
• Inbyggda elektroniska enheter

Jämfört med smalare aluminiumprofilspecifikationer ger denna typ av tvärsnitt mer lateral marginal för inre strukturdesign.

2. 23 mm höjd, balanserande inre utrymme och enhetstjocklek

23 mm höjd är en relativt låg profil för elektronisk kapsling.

Det är inte som ett 13 mm ultratunt hölje som främst riktar sig till elektroniska komponenter med låg höjd, och inte heller som ett hölje runt 29 mm som betonar större inre höjd.

Därför är 44×23mm mer lämplig för: elektroniska enheter som behöver ett visst inre utrymme men som också vill kontrollera produktens totala höjd.

Detta gör att den kan täcka ett relativt brett utbud av industriella elektroniska och kommunikationselektronikmoduler.

3. Lämplig för kombinationer av PCB, gränssnitt och elektroniska komponenter

I faktiska elektroniska produkter behöver höljet vanligtvis inte bara rymma PCB:n, utan måste också hantera:

• Strömgränssnitt
• Kommunikationsgränssnitt
• Signalgränssnitt
• Plintblock
• Indikeringslampor
• Knappar
• Kontakter

44×23 mm kan efterbearbetas enligt de specifika positionerna för dessa komponenter, vilket gör profilkapslingen från ett standardtvärsnitt till en anpassad kapsling som passar enhetens struktur.

4. Längden kan justeras enligt PCB och produktstruktur

44×23 mm är specifikationen för kapslingens tvärsnitt, och den slutliga produktlängden kan justeras enligt det interna kretskortet och elektroniska komponenter.

Therefore, the same 44×23mm specification can correspond to product series of different lengths:

För produktserieutveckling kan samma tvärsnitt bibehållas samtidigt som olika modeller bildas genom att ändra längden.

Tekniska specifikationer

Notera: Faktiska aluminiumlegeringskvaliteter, profilväggtjocklek, inre struktur, längdområden, bearbetningstoleranser och ytbehandlingskrav måste bekräftas enligt specifika ritningar eller beställningar.

Tillämpningsomfång

1. Industriella styrmoduler

44×23 mm kan användas för olika små till medelstora industriella elektroniska moduler, såsom:

• PLC kringutrustningsmoduler
• I/O-moduler
• Industriella styrmoduler
• Signalkonverteringsmoduler
• Datainsamlingsmoduler
• Inbyggda styrmoduler
• Automationsutrustning elektroniska moduler

Dessa produkter behöver vanligtvis rymma både PCB och gränssnittskomponenter, så jämfört med särskilt små aluminiumkapslingar krävs ett visst lateralt layoututrymme.

2. Utrustning för datainsamling och signalkonvertering

Lämplig för:

• Datainsamlingsmoduler
• Signalinsamlingsmoduler
• Signalomvandlare
• Datakonverteringsmoduler
• Sensorgränssnittsmoduler
• Övervakningsmoduler

Dessa enheter behöver vanligtvis installera PCB, kontakter och ett visst antal elektroniska komponenter. 44×23 mm kan ge relativt kompakt strukturellt utrymme.

3. Kommunikations- och dataöverföringsmoduler

Kan användas för:

• Kommunikationsmoduler
• Dataöverföringsmoduler
• Kommunikationsgränssnittsmoduler
• Signalkonverteringsanordningar
• Nätverkskommunikation elektroniska moduler
• Inbyggda kommunikationsenheter

Ändytan eller sidan kan öppnas enligt gränssnittslayouten, så att en fullständig anslutning bildas mellan kretskortet och externa enheter.

4. IoT och smarta elektroniska moduler

Kan användas för:

• IoT-kontrollmoduler
• Smarta övervakningsmoduler
• Datainsamlingsterminaler
• Fjärrkontrollmoduler
• Smarta sensorelektronikmoduler
• Inbäddade smarta enheter

För produkter som behöver hålla enheten kompakt samtidigt som den kräver ett visst PCB-layoututrymme internt, är denna specifikation mer lämplig.

5. Små instrument och testutrustning

Kan även användas för:

• Mätmoduler
• Detektionsmoduler
• Testa elektroniska moduler
• Signalbehandlingsmoduler
• Instrumentets interna kontrollmoduler
• Små övervakningsenheter

Om det finns höga elektroniska komponenter inuti är det nödvändigt att bekräfta vid valet om höjden på 23 mm kan uppfylla det faktiska installationsutrymmet.

Anpassningsbart innehåll

Workshop Show

FAQ

Vilka produkter är 44×23 mm aluminiumhölje lämplig för?

Främst lämplig för PCB-elektronikmoduler, industriella styrmoduler, kommunikationsmoduler, datainsamlingsmoduler, signalkonverteringsmoduler, IoT-enheter och elektroniska moduler för små instrument.

Är 44×23 mm aluminiumhölje lämplig för PCB?

Lämplig för små till medelstora PCB elektroniska moduler, men specifik anpassningsförmåga måste bekräftas enligt PCB dimensioner, monteringsmetod, komponenthöjd och profilens inre struktur.

Vad är skillnaden mellan 44×23 mm och 42×23 mm?

Båda har samma höjd, men 44×23mm har ett större sidomått. Därför kan 44×23 mm prioriteras när mer utrymme för layout av kretskort i sidled, gränssnitt eller monteringsutrymme för elektroniska komponenter behövs.

Kan längden på 44×23 mm kapslingen anpassas?

Ja. 44×23 mm är tvärsnittsstorleken, och den faktiska kapslingens längd kan skäras av med fast längd enligt PCB och produktstruktur.

Kan gränssnitt och monteringshål bearbetas?

Ja. Gränssnittsöppningar, monteringshål, gängade hål och annan treaxlig CNC-bearbetning kan utföras enligt 2D/3D-ritningar.

Kan en logotyp göras?

Lasergravering eller silkscreentryck kan användas.

Kan prover av 44×23 mm aluminiumhölje för datainsamlingsutrustning göras först?

Ja. Provbearbetning kan utföras först, används för att bekräfta PCB-montering, internt utrymme, gränssnittspositioner och övergripande montering.
