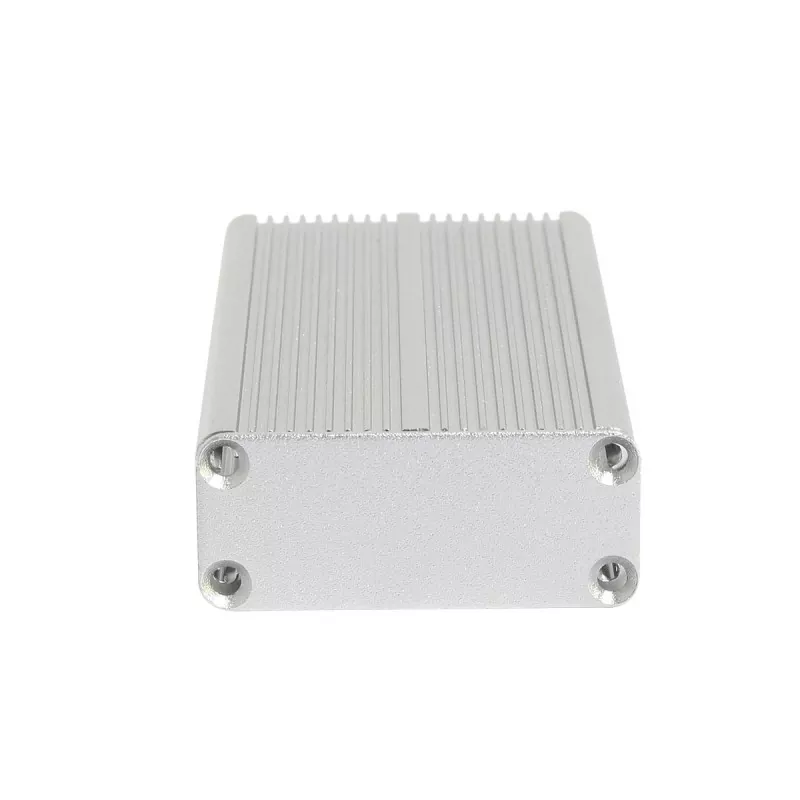

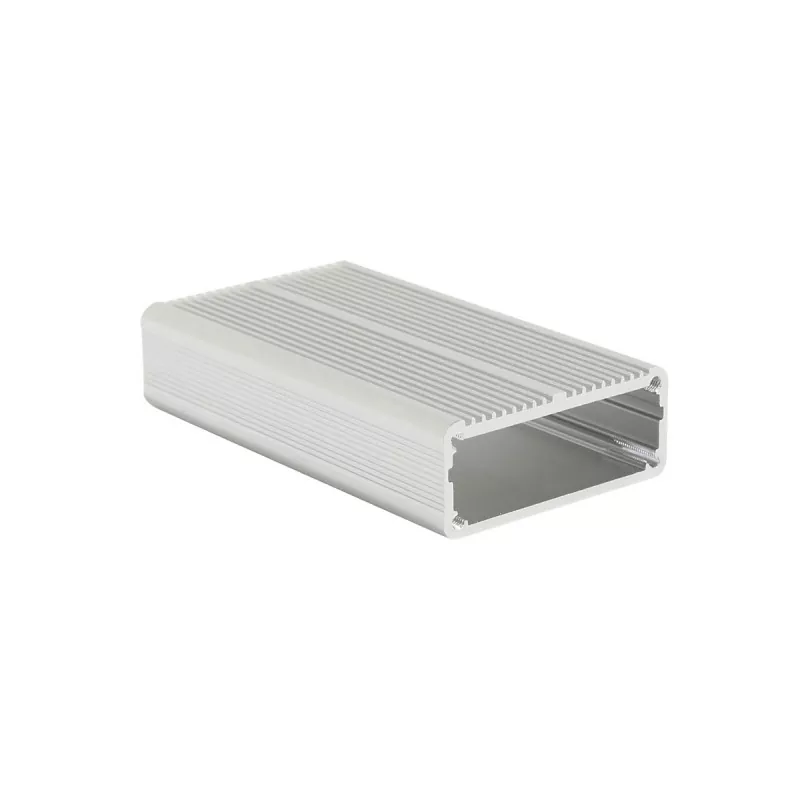

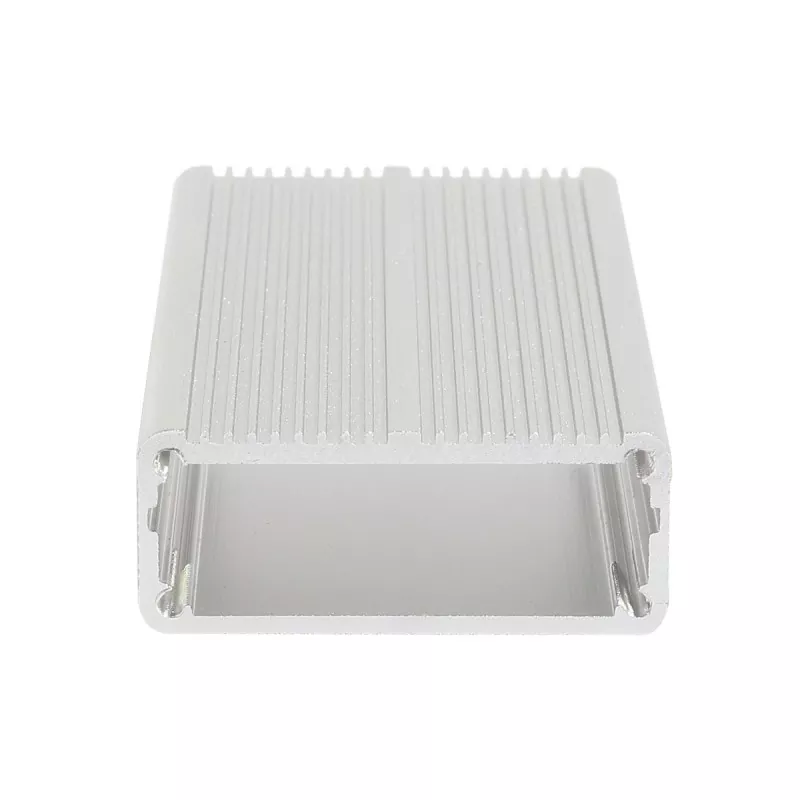

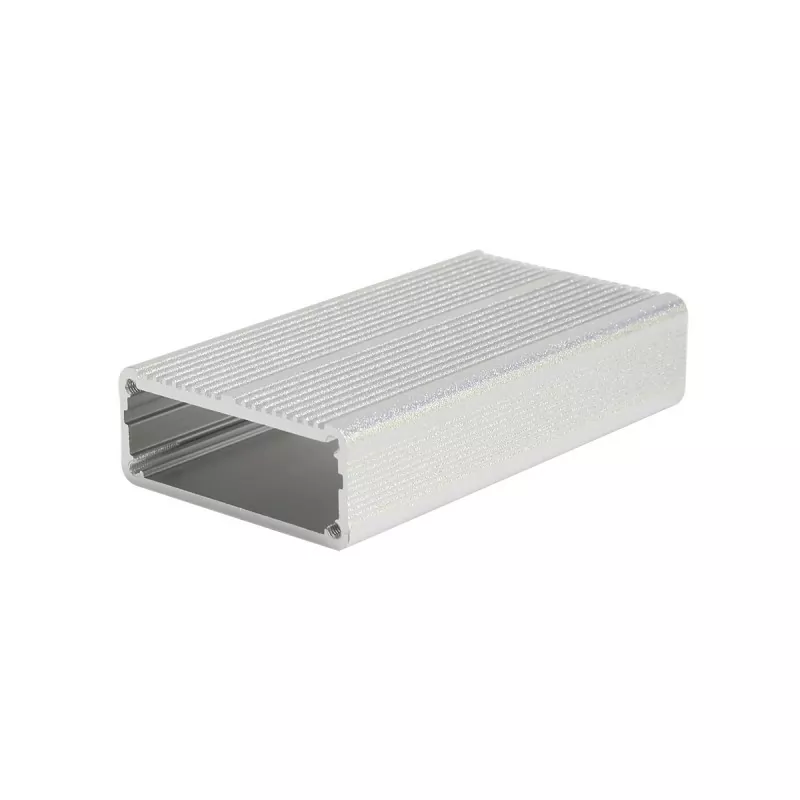

45×19mm aluminium industriell elektronisk modulkapsling

Aluminiumprofilkroppen kan skäras till önskad produktlängd och sedan kombineras med ändplattor, CNC-bearbetning, monteringshål, gränssnittsöppningar, gängade hål, logotyper och ytbehandling för att skapa en komplett elektronisk enhetskapsling. Boyuan Hardware, med över 20 års erfarenhet, en ~10 000㎡ fabrik och cirka 300 befintliga formar, hanterar skärning, treaxlig CNC, borrning, gängning, ytbehandling, lasergravering, silkscreen, inspektion och montering internt.

Produktdefinition

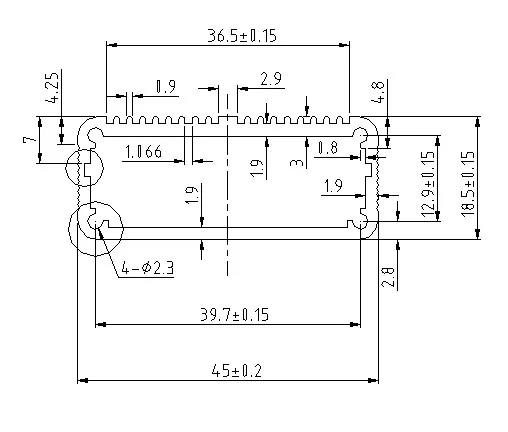

45 × 19 mm aluminiumhölje är en lågprofils extruderad aluminiumhölje för elektronisk enhet med en tvärsnittsstorlek på cirka 45 mm × 19 mm.

Det mest anmärkningsvärda med denna specifikation är kombinationen av 45 mm lateralt utrymme och 19 mm låg höjd. Jämfört med högre elektroniska enhetshöljen hjälper det till att kontrollera produktens totala tjocklek; Jämfört med smalare lågprofilskåp ger 45 mm-bredden mer utrymme för lateral layout för PCB, kontakter och gränssnitt.

Därför är denna aluminiumkapsling mer lämplig för:

• PCB elektroniska moduler
• Signalkonverteringsmoduler
• Datainsamlingsmoduler
• Kommunikationsgränssnittsmoduler
• Sensormoduler
• Industriella styrelektronikmoduler
• Liten mät- och testutrustning
• Inbyggda elektroniska enheter

Aluminiumprofilkroppen kan skäras efter produktlängd och kombineras med ändplattor, CNC-bearbetning, monteringshål, gränssnittshål, gängade hål, logotyp och ytbehandling för att bilda en komplett elektronisk enhetshölje.

Produktdetaljer

1. 45 mm bredd, ger bättre sidolayoututrymme för PCB och gränssnitt

Bredden på 45 mm ger relativt bra sidoutrymme för ett elektroniskt hölje med låg profil.

Om produkten behöver ordna kretskort, kontakter och gränssnitt internt samtidigt, jämfört med vissa smalare aluminiumkapslingar, ger 45 mm-bredden mer layoutmarginal.

45 × 19 mm industriell elektronisk modulhölje i aluminium är särskilt lämplig för elektroniska moduler som behöver arrangera flera gränssnitt på ändytan eller sidan, till exempel:

• Kommunikationsgränssnitt
• Strömgränssnitt
• Plintblock
• Indikeringslampor
• Knappar
• Små kontakter

2. 19 mm låg höjd, lämplig för elektroniska enheter med tjocklekskrav

Höjden på 19 mm är betydligt lägre än konventionella kompakta tvärsnitt som 25 mm och 29 mm, vilket gör den mer lämpad för produkter som behöver kontrollera enhetens totala tjocklek.

Den är särskilt lämplig för PCB-produkter med låga inre komponenthöjder.

Till exempel:

• Tunna PCB + gränssnitt → lämplig
• PCB + låga elektroniska komponenter → lämplig
• PCB + högre reläer/terminaler/moduler → intern höjd måste bekräftas först

Därför, innan du väljer en 45×19 mm kapsling, måste det effektiva inre utrymmet bekräftas enligt de faktiska PCB- och komponenthöjderna.

3. Bred och tunn tvärsektion, mer lämplig för horisontell layout

45×19 mm är inte bara att sträva efter "det tunnaste", utan att uppnå en balans mellan låg höjd och sidoutrymme.

För elektroniska moduler med relativt stora laterala PCB-dimensioner men som inte vill vara för tjocka har denna tvärsnittsstruktur god anpassningsförmåga.

4. Extruderingsstruktur av aluminium underlättar utvecklingen av produkter med olika längd

As a profile cross-section, 45×19mm can be adjusted in length according to the internal space of different products.

Samma tvärsnitt kan användas för att utveckla versioner med flera längder:

• Kort version: små PCB eller gränssnittsmoduler
• Medium version: PCB + kommunikations-/styrkomponenter
• Lång version: datainsamling eller elektroniska moduler med flera gränssnitt

För produktutveckling i samma serie kan detta minska strukturella förändringar orsakade av olika kapslingstvärsnitt.

Tekniska specifikationer

Specifika parametrar såsom aluminiumlegeringskvalitet, profilväggtjocklek, innermått, längdområde, bearbetningstoleranser och ytbehandlingsfärger ska vara föremål för faktiska ritningar och orderkrav.

Vilka produkter är det lämpligt för?

1. PCB elektroniska moduler

Detta är en relativt typisk appliceringsriktning för 45×19 mm.

För låghöjda PCB-moduler kan 45 mm-bredden användas för kretskort och gränssnittslayout, medan 19 mm-höjden styr den totala produkttjockleken.

Lämplig för:

• PCB kontrollmoduler
• Elektroniska styrtavlor
• Inbyggd elektronik
• Elektroniska gränssnittsmoduler

2. Moduler för signalkonvertering och datainsamling

Signalkonverterings- och datainsamlingsprodukter kräver vanligtvis PCB, kontakter och flera gränssnitt, men behöver inte nödvändigtvis en mycket hög hölje.

Bredden på 45×19 mm ger utrymme för gränssnittslayout, medan höjden på 19 mm hjälper till att hålla produkten kompakt.

Lämplig för:

• Signalkonverteringsmoduler
• Datainsamlingsmoduler
• Signalgränssnittsmoduler
• Sensorgränssnittsenheter
• Mätmoduler

3. Kommunikationsgränssnittsmoduler

För elektroniska moduler som behöver installera kommunikationsgränssnitt kan 45 mm-bredden användas för att arrangera gränssnitt och kretskort, och höjden på 19 mm är lämplig för produkter med krav på övergripande tjocklek.

Till exempel:

• Kommunikationsgränssnittsmoduler
• Dataöverföringsmoduler
• Nätverksgränssnittselektronik
• Industriella kommunikationsmoduler

4. Sensor- och IoT-elektronikmoduler

För sensorstyrkort, IoT-moduler och små övervakningsenheter, om de interna elektroniska komponenternas höjder är låga, kan ett 45×19 mm aluminiumextruderingshölje användas för skydd.

Lämplig för:

• Sensormoduler
• IoT-elektronik
• Övervakningsmoduler
• Smarta kontrollmoduler
• Inbyggda sensorenheter

5. Små industriella styrmoduler

45×19mm kan användas för vissa mindre industriella elektroniska styrmoduler, såsom:

• Styrgränssnittsmoduler
• I/O-relaterade moduler
• Signalbehandlingsmoduler
• Små styrtavlor
• Industriella kommunikationsmoduler

Om högre plintar, reläer eller andra komponenter ingår internt är det nödvändigt att bekräfta lämplighet enligt faktiska höjder.

Vilka strukturer kan bearbetas?

För olika elektroniska produktstrukturer kan ytterligare bearbetning utföras på aluminiumprofilen och gavlarna.

Hur väljer man mellan 45×19 mm och liknande aluminiumkapslingar?

Huvudskillnaden mellan olika tvärsnittsstorlekar är inte "vilket är bättre", utan olika krav på inre utrymme och produkttjocklek.

När är 45×19 mm lämpligast?

Om din produkt är:

• Relativt bred i laterala PCB-dimensioner
• Inte hög i invändig komponenthöjd
• Behöver kontrollera enhetens totala tjocklek

Då är 45×19 mm aluminium industriell elektronisk modulkapsling en specifikation värd att prioritera.

Omvänt, om det finns högre kontakter, terminaler, kraftmoduler eller andra elektroniska komponenter internt, bör prioritet ges till att bekräfta det faktiska interna utrymmet som motsvarar höjden på 19 mm.

Boyuan Hardwares bearbetningsmöjligheter i aluminiumhölje

Boyuan Hardware har över 20 års erfarenhet av aluminiumkapslingar och aluminiumchassiindustrin, med en fabriksyta på cirka 10 000 kvadratmeter, och har länge varit engagerad i bearbetning av aluminiumkapslingar, aluminiumprofilkonstruktionsdelar och elektroniska enhetshöljen.

De flesta produktionsprocesser kan för närvarande slutföras internt, inklusive:

• Skärning av aluminiumprofil
• Tre-axlig CNC-bearbetning
• Borrning
• Tappning
• Ytbehandling
• Lasergravyr
• Silkscreentryck
• Produktinspektion
• Produktmontering

The company has approximately 300 existing molds, and can combine existing profile resources to help customers match suitable aluminum profile cross-sections.

För produkter som kräver icke-standardiserade gränssnitt, monteringshål eller ändyta, kan ytterligare CNC-bearbetning användas för att uppnå dem.

FAQ

F1: Är 45 × 19 mm aluminiumhölje lämplig för PCB?

Lämplig för elektroniska kretskortsmoduler med låg höjd. Specifik lämplighet måste bekräftas enligt PCB-dimensioner, komponenthöjd och monteringsmetod.

F2: Vad är skillnaden mellan 45×19mm och 43×13mm?

45×19 mm industriell elektronisk modulhölje i aluminium är bredare och högre, så det interna utrymmet är märkbart större, lämpligt för produkter som behöver mer lateralt PCB och gränssnittslayoututrymme; 43×13 mm är mer orienterad mot ultratunna elektroniska moduler.

F3: Vilket är lämpligast, 45×19mm eller 44×23mm?

Om mer uppmärksamhet ägnas åt låg höjd och total tjocklek kan 45×19 mm prioriteras; om en större komponentmonteringshöjd behövs internt kan 44×23mm vara mer lämpligt.

I slutändan bör det bestämmas enligt PCB, komponenthöjd och gränssnittsstruktur.

F4: Kan längden på 45 × 19 mm anpassas?

Längdskärning kan utföras enligt produktstruktur och faktiska bearbetningskrav.

F5: Kan gränssnitt som USB och RJ45 bearbetas?

CNC-öppningsbearbetning kan utföras enligt gränssnittsmått och produktritningar.

F6: Kan gängade hål och monteringshål bearbetas?

Ja. Borrning, gängning och annan bearbetning kan utföras enligt monteringskrav.

F7: Kan en logotyp bearbetas på höljet?

Produktlogotyper och identifiering kan bearbetas genom lasergravering eller silkscreentryck enligt krav.

F8: Vad händer om jag inte vet om 45×19mm är lämplig för min produkt?

Du kan tillhandahålla PCB-dimensioner, maximal komponenthöjd, gränssnittspositioner och övergripande produktdimensionskrav. Baserat på denna information kan vi ytterligare bekräfta om denna specifikation är lämplig.

Vilken information behövs för att köpa en 45×19 mm aluminiumkapsling?

Om du behöver en offert eller anpassning rekommenderas det att förbereda följande information:

Om du för närvarande inte har fullständiga kapslingsritningar kan du också först tillhandahålla produktdimensioner, PCB eller intern strukturinformation för preliminär bekräftelse.
