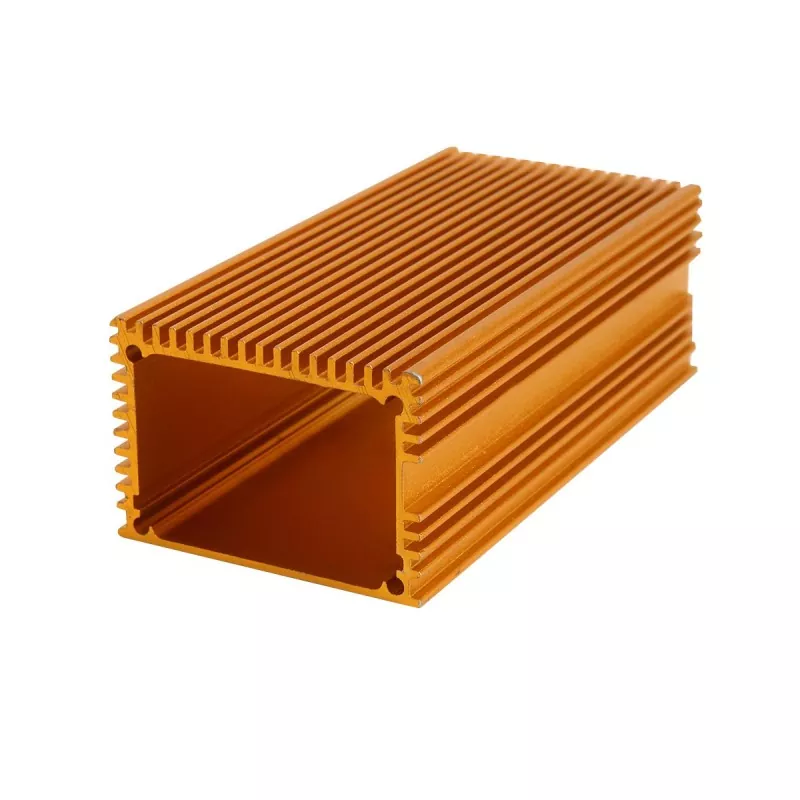

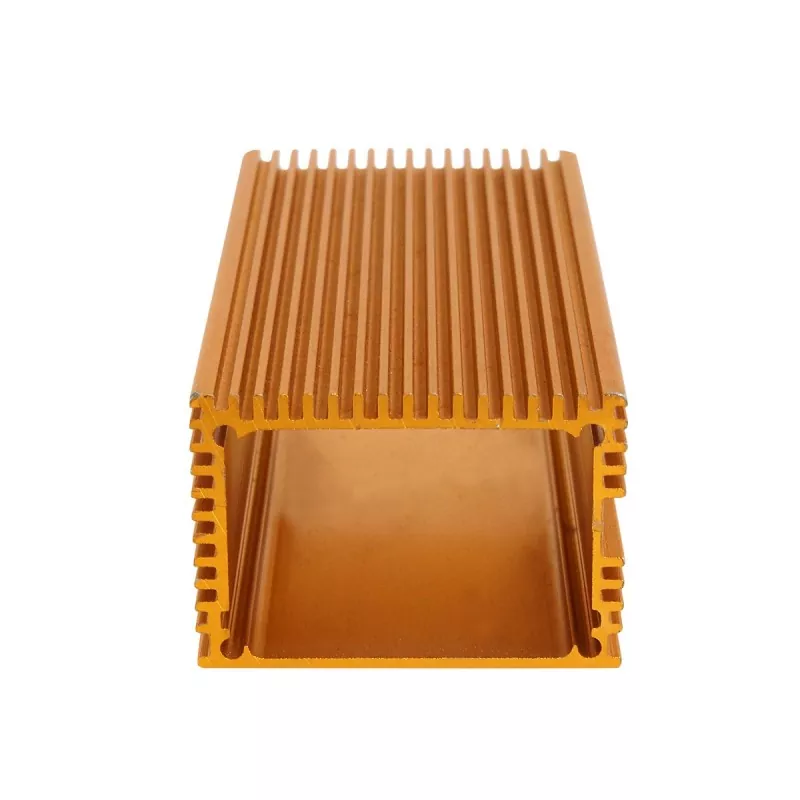

48×33 mm kommunikationsenhet i aluminium

33 mm höjden rymmer kretskort, kontakter, kopplingsplintar, kraftmoduler och andra komponenter med måttlig höjd, medan 48 mm bredden stöder större kort och flerportarrangemang. Den riktar sig till elektronisk utrustning som behöver verkligt internt monteringsutrymme, flera gränssnitt och strukturell styrka, men som ändå inte motiverar ett stort aluminiumchassi.

Profilkroppen kan kapas i längd och avslutas med ändplattor, CNC-bearbetning, monteringshål, gränssnittsöppningar, gängade hål, logotyper och ytbehandling. Boyuan Hardware, med över 20 års erfarenhet och en ~10 000㎡ fabrik, hanterar skärning, treaxlig CNC, borrning, gängning, ytbehandling, lasergravering, silkscreen, inspektion och montering.

Produktdefinition

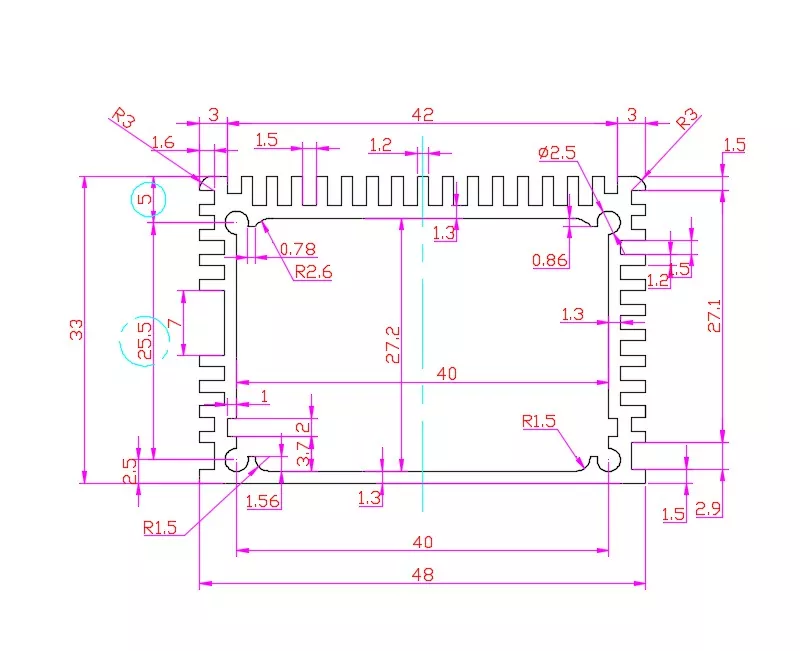

48×33 mm aluminiumkommunikationsenhetshölje är ett elektroniskt enhetshölje av extruderad aluminium med relativt gott om internt utrymme, med en tvärsnittsstorlek på cirka 48 mm × 33 mm.

Jämfört med lågprofilspecifikationer som 19 mm, 23 mm och 25 mm ger höjden på 33 mm mer gott om monteringsutrymme för kretskort, kontakter, plintar, kraftmoduler och andra elektroniska komponenter med en viss höjd. Samtidigt kan 48 mm-bredden också uppfylla layoutkraven för större PCB och multi-interface strukturer.

Därför är denna specifikation mer lämpad för elektronisk utrustning som har vissa krav på internt monteringsutrymme, antal gränssnitt och strukturell styrka, men som inte vill använda ett stort aluminiumchassi.

Typiska applikationer inkluderar:

• Industriella styrmoduler
• Datainsamlingsutrustning
• Kommunikationsutrustning
• Signalkonverteringsutrustning
• Mät- och testutrustning
• Kraft- och styrmoduler
• IoT och inbyggda elektroniska enheter
• Små instrument och utrustning

Aluminiumprofilkroppen kan skäras efter produktlängd och kombineras med ändplattor, CNC-bearbetning, monteringshål, gränssnittsöppningar, gängade hål, logotyp och ytbehandling för att bilda en komplett elektronisk enhetshölje.

Kärnfördelar

1. 33 mm höjd, ger mer utrymme för inre komponenter

Den mest uppenbara egenskapen hos 48×33 mm är dess 33 mm tvärsnittshöjd.

Jämfört med lågprofilerade aluminiumkapslingar kan det rymma fler elektroniska komponenter med en viss höjd, så det är inte begränsat till tunna PCB.

Till exempel:

• Plintblock
• Kontakter
• Växlar
• Kraftmoduler
• PCB genomgående hålkomponenter
• Små styrmoduler
• Kommunikationsmoduler
• Sensor och gränssnittskomponenter

För elektroniska produkter med relativt komplexa inre strukturer ger höjden 33 mm större designmarginal.

Den faktiska användbara invändiga höjden måste fortfarande bekräftas enligt profilens väggtjocklek och specifika tvärsnittsstruktur.

2. 48 mm Bredd, Lämplig för PCB och Multi-Interface Layout

Bredden på 48 mm ger större sidoutrymme än smalare tvärsnitt som 35 mm, 38 mm och 40 mm.

Därför kan den mer flexibelt arrangera: PCB + plintar + gränssnitt + styrkomponenter.

För produkter som behöver ställa in flera gränssnitt på ändytan eller sidan kan det också ge bättre öppningsutrymme.

3. Balanserade dimensioner, lämplig för kompakta elektroniska enheter

48×33mm är ingen stor chassispecifikation, utan en storlek mellan små elektroniska moduler och större elektronisk utrustning.

Den är lämplig för elektroniska produkter som:

• Behöver mer invändigt utrymme än lågprofilskåp
• Behöver inte ett stort chassi
• Behöver installera flera elektroniska komponenter
• Behöver flera externa gränssnitt
• Vill hålla hela produkten kompakt

Därför är denna storlek särskilt lämplig som aluminiumkapsling för liten industriell elektronisk utrustning och styrutrustning.

4. Lämplig för produktserier av olika längder

Aluminiumprofilens tvärsnitt förblir oförändrat, och olika produktmodeller kan formas helt enkelt genom att justera längden efter det interna kretskortet och antalet komponenter.

Till exempel:

• Kort version → små styrmoduler
• Medellängd → PCB + gränssnitt + styrkomponenter
• Längre version → datainsamling, kommunikation eller enheter med flera gränssnitt

För samma produktserie kan detta minska behovet av att bygga om kapslingar med olika tvärsnitt.

Tekniska specifikationer

Specifika parametrar såsom aluminiumlegeringskvalitet, profilväggtjocklek, innermått, längdområde, bearbetningstoleranser och ytbehandlingsfärger ska vara föremål för faktiska produktritningar och orderkrav.

Applikationsscenarier

1. Industriella styrmoduler

48×33 mm har större inre utrymme än lågprofilkapslingar, så det är lämpligt för vissa små industriella styrutrustningar.

Till exempel:

• Industriella styrmoduler
• Styrgränssnittsmoduler
• I/O-moduler
• Inbyggda kontroller
• Industriella elektroniska styrenheter

Om PCB, terminaler, kontakter och styrkomponenter måste installeras internt samtidigt, kan 48×33 mm ge mer utrymme för strukturen.

2. Datainsamling och mätutrustning

Datainsamlingsutrustning behöver vanligtvis installera kretskort, signalgränssnitt, kopplingsplintar och andra elektroniska komponenter.

Bredden på 48 mm kan tillfredsställa en relativt rik sidolayout, och höjden på 33 mm kan rymma komponenter med en viss höjd.

Lämplig för:

• Datainsamlingsmoduler
• Datainsamlingsutrustning
• Mätmoduler
• Signalbehandlingsmoduler
• Sensorgränssnittsenheter

3. Signalkonverteringsmoduler

Signalkonverteringsprodukter kan kräva flera in-/utgångsgränssnitt och interna kretskort.

48×33 mm kan ge relativt gott om monteringsutrymme för PCB och gränssnitt.

Till exempel:

• Signalkonverteringsmoduler
• Signalgränssnittsmoduler
• Industriella signalomvandlare
• Kommunikationsgränssnittsenheter

4. Industriell kommunikation och nätverksutrustning

För liten kommunikationsutrustning som behöver installera kommunikationsgränssnitt, PCB och relaterade elektroniska komponenter, kan en 48×33 mm aluminiumextruderingskåpa användas.

Lämplig för:

• Kommunikationsmoduler
• Industriella kommunikationsenheter
• Dataöverföringsutrustning
• Nätverksgränssnittsmoduler
• Inbyggd kommunikationselektronik

5. Små kraft- och kontrollmoduler

Jämfört med elektroniska kapslingar med låg profil ger höjden på 33 mm mer internt monteringsutrymme, så det kan även användas för vissa små kraft- och kontrollelektronikprodukter.

Till exempel:

• Power Control Moduler
• Elektroniska kraftmoduler
• Kontrollenheter
• Power Interface Moduler

Om det är specifikt lämpligt måste bekräftas enligt inre komponentdimensioner och krav på värmeavledning.

6. Test- och mätinstrument

48×33 mm kan användas för lite elektronisk test- och mätutrustning.

Till exempel:

• Elektroniska testmoduler
• Mätanordningar
• Utrustning för signaltestning
• Övervakningsutrustning
• Laboratorieelektronik

Om produkten kräver en display, flera gränssnitt eller en relativt komplex intern krets ger denna storlek också mer strukturellt utrymme än ultratunna höljen.

Anpassningsparametrar

FAQ

F1: Vilka produkter är 48×33 mm aluminiumhölje lämplig för?

48×33 mm aluminiumkommunikationsenhetshölje är mer lämplig för industriell kontroll, datainsamling, kommunikation, signalomvandling, test och mätning och annan liten elektronisk utrustning som kräver ett visst internt monteringsutrymme.

F2: Är 48×33 mm lämplig för installation av PCB?

Ja. Konstruktionsdesign kan utföras enligt PCB-dimensioner, komponenthöjd och monteringsmetod.

F3: Vad är skillnaden mellan 48×33 mm och 44×25 mm?

48×33 mm är större i både bredd och höjd, så det kan ge mer gott om internt utrymme och är mer lämplig för produkter med större PCB-dimensioner, högre komponenter eller fler gränssnitt.

44×25mm är mer kompakt, lämplig för elektroniska moduler som vill kontrollera den totala produktvolymen.

F4: Vad är skillnaden mellan 48×33 mm och 38×29 mm?

Båda tillhör kompakta kapslingar med en viss höjd.

48×33 mm har ett större övergripande tvärsnitt, så det är mer lämpligt för produkter som kräver större PCB-utrymme, fler gränssnitt eller fler interna komponenter.

38×29mm är mer kompakt, lämplig för elektronisk utrustning med strängare krav på övergripande yttermått.

F5: Kan längden på 48 × 33 mm anpassas?

Längdskärning kan utföras enligt produktstruktur och faktiska bearbetningskrav.

F6: Kan gränssnittshål bearbetas?

Ja. CNC-öppningar kan göras enligt faktiska mått på USB, RJ45, kontakter, plintar, strömgränssnitt, etc.

F7: Kan monteringshål och gängade hål bearbetas?

Ja. Borrning, gängning och annan bearbetning kan utföras enligt produktsammansättningsstrukturen.

F8: Kan ett displayfönster bearbetas?

Om produkten behöver installera en displaymodul kan motsvarande öppningsbearbetning utföras på kapslingen enligt faktiska ritningar.

F9: Vad händer om jag inte är säker på om 48×33 mm är lämplig för min produkt?

Du kan tillhandahålla: PCB-dimensioner + maximal komponenthöjd + gränssnittspositioner + krav på produktlängd.

Denna information kan användas för en preliminär bedömning av om detta tvärsnitt är lämpligt.

Vilken information behövs för att köpa?

Om du för närvarande inte har fullständiga kapslingsritningar kan du också först tillhandahålla PCB-dimensioner, inre komponenthöjd och övergripande produktdimensionskrav för preliminär utvärdering.
