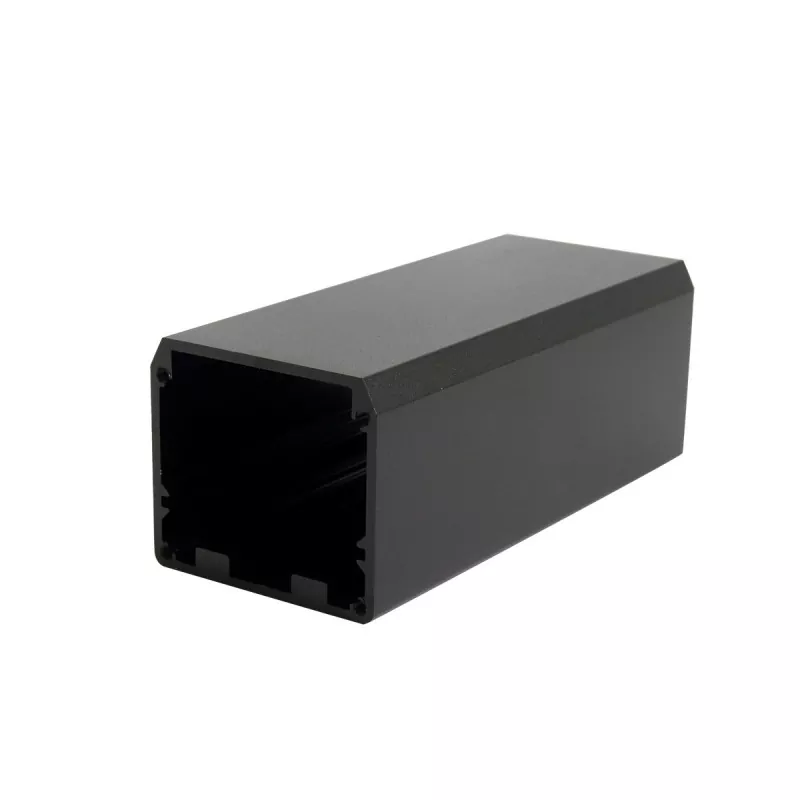

50×44 mm strömförsörjning i aluminium och industriellt styrskåp

Boyuan 50 × 44 mm strömförsörjning av aluminium och industriell kontrollkapsling är ett mellanstort elektroniskt enhetshölje tillverkat med en extruderingsstruktur av aluminiumlegering, med en extern tvärsektionsstorlek på 50 mm (bredd) × 44 mm (höjd), och längden kan anpassas godtyckligt enligt faktiska utrustningskrav.

Produkten är formad genom extrudering av aluminiumprofil, med en fast tvärsnittsstorlek för huvudkroppen. Den kan skäras enligt utrustningens faktiska längd, och slutmonteringen slutförs genom ändplattor, CNC-bearbetning och andra stödjande processer.

Den elektroniska aluminiumhöljet kan utformas med motsvarande monteringsslitsar eller stödstrukturer enligt den interna strukturen, för installation av PCB och andra elektroniska komponenter. Det inre av höljet är utformat med standardkortplatser för kretskort, och PCB kan sättas in direkt och fixeras utan extra skruvar, vilket avsevärt förbättrar monteringseffektiviteten.

Jämfört med plastlådor har kapslingar av aluminiumlegering bättre strukturell styrka och en metallstruktur, och kan uppnå anpassade strukturer som gränssnitt, monteringshål, gängade hål och slitsar genom CNC-bearbetning.

Kärnvärdet på 50×44 mm ligger i dess "vida kropp och stora utrymme" - 50 mm bredden kan rymma standard breda PCB och flera gränssnittslayouter, och höjden på 44 mm ger gott om internt utrymme för att installera högre komponenter.

Denna specifikation är särskilt lämplig för effektmoduler, effektförstärkare, industriella kontroller, mätinstrument, kommunikationsbasstationsutrustning, datainsamling och överföringsutrustning, motordrivningsmoduler, medicinska testinstrument och annan medelstor elektronisk utrustning med höga krav på internt utrymme.

Boyuan Hardware har fokuserat på aluminiumkapsling och aluminiumchassitillverkning i över 20 år, med cirka 10 000 kvadratmeter fabriksyta, och kan tillhandahålla anpassad aluminiumkapslingsbearbetning enligt kundens ritningar, prover eller storlekskrav.

Produktens kärnfördelar

01 | 50×44 mm Design med gott om utrymme

Den 50 mm breda × 44 mm höga tvärsnittsstorleken ger gott om internt utrymme för medelstor elektronisk utrustning.

Bredden på 50 mm kan rymma bredare PCB-layouter och sida vid sida-design av flera gränssnitt; höjden på 44 mm ger större komponentmonteringsutrymme, kan rymma högre komponenter som elektrolytkondensatorer, transformatorer, kylflänsar och reläer, och stöder även dubbelsidig PCB-design, vilket möter integrationsbehoven hos komplexa kretssystem.

02 | Extrudering av aluminium

Kapslingens kropp är formad av profilextrudering av aluminiumlegering.

Tvärsnittsstorleken på aluminiumextruderingskåpan är fast, medan längden kan skäras enligt faktiska produktkrav. Därför kan samma specifikationskapsling anpassas till PCB och elektroniska moduler av olika längd. Denna struktur är särskilt lämplig för elektroniska produkter som kräver serieutveckling.

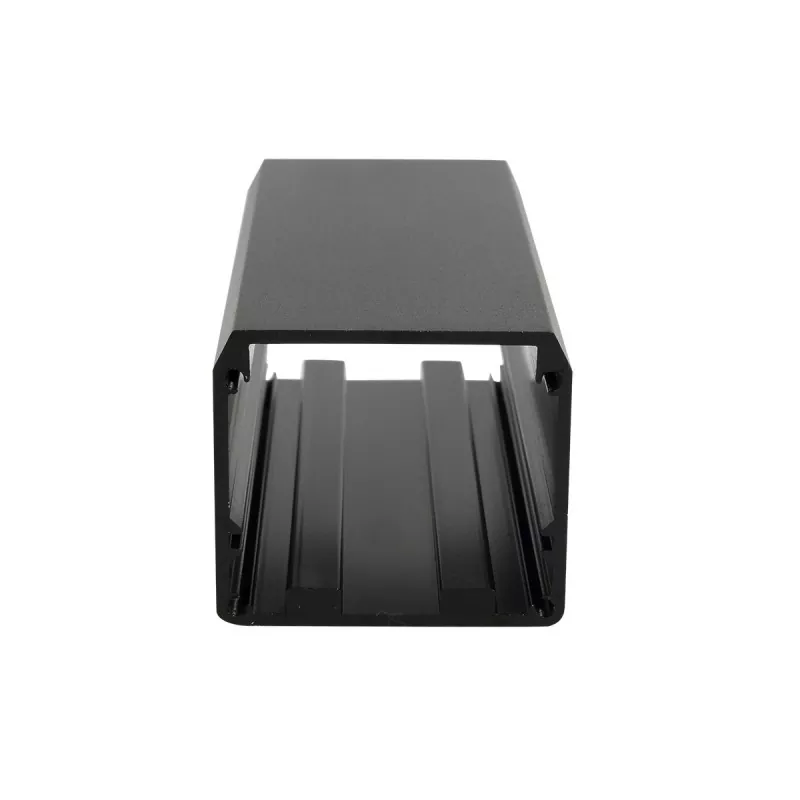

03 | Lämplig för PCB montering

Den elektroniska aluminiumhöljet kan utformas med motsvarande monteringsslitsar eller stödstrukturer enligt den interna strukturen, för installation av PCB och andra elektroniska komponenter.

Interiören är standardutrustad med kortplatser för kretskort, och kretskort kan sättas in och fixeras direkt utan extra skruvar. Höjden på 44 mm kan rymma dubbellagers PCB-stapling eller högeffektsenheter med kylflänsar, vilket ger en pålitlig förpackningslösning för högeffekts elektronisk utrustning.

04 | Stöd för CNC anpassad bearbetning

Standardprofilen är bara utgångspunkten.

Boyuan Hardware kan utföra CNC-bearbetning på 50×44 mm aluminiumhölje enligt kundens ritningar, inklusive:

• Gränssnittsöppningar (USB, RJ45, strömgränssnitt, flygkontakter, etc.)
• Skruvhål och positioneringshål
• Gängade hål och försänkningshål
• Spår och steg
• Värmeavledningsöppningar och ventilationshål
• Fasning
• Andra anpassade strukturer

05 | Längd Anpassningsbar till produkt

50×44 mm är tvärsnittsspecifikationen för kapslingen, och längden på 50×44 mm aluminiumströmförsörjning och industriell kontrollkapsling kan skäras enligt de faktiska utrustningsmåtten. Den specifika bearbetningsbara längden bekräftas enligt material, ytbehandling och produktkrav.

06 | Effektiv värmeavledningsprestanda

Värmeledningsförmågan för aluminiumlegering är cirka 200W/(m·K). I kombination med den större ytan på 50×44 mm kan den effektivt leda och avleda värme som genereras av interna komponenter. För utrustning med stor värmealstring som effektmoduler och effektförstärkare är själva aluminiumkapslingen en effektiv kylfläns som kan förlänga utrustningens livslängd.

07 | Metallhölje kombinerar struktur och utseende

Aluminiumlegering är lätt och har goda strukturella prestanda, samtidigt som den behåller en naturlig metallstruktur. Genom ytbehandlingar som borstning, sandblästring och anodisering kan olika utseendeeffekter erhållas, vilket ger elektronisk utrustning ett mer professionellt produktutseende.

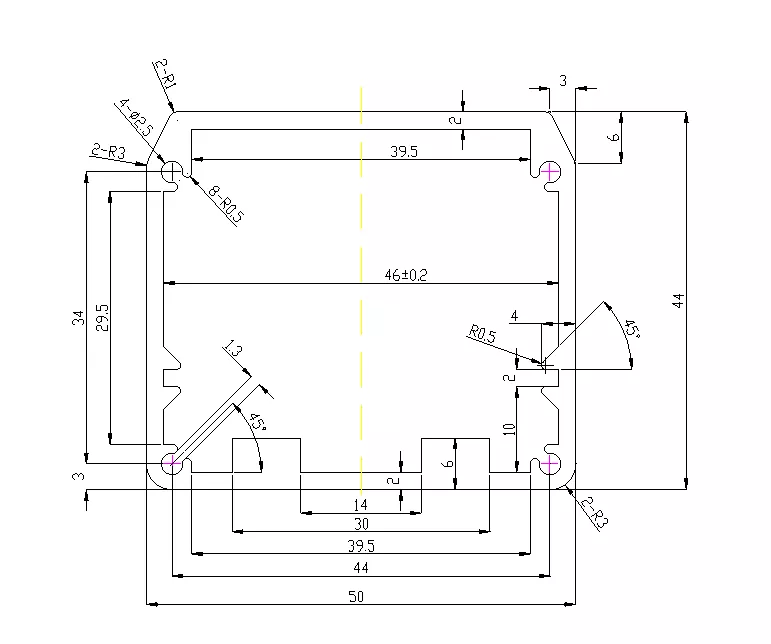

50×44 mm aluminiumhölje Tekniska specifikationer

Notera: Specifika materialkvaliteter, väggtjocklek, längdområden, dimensionstoleranser och ytbehandlingsfärger ska vara föremål för faktiska produktritningar och orderkrav.

Vilka produkter är 50×44 mm aluminiumhölje lämplig för?

50×44 mm tillhör kategorin aluminiumkapsling med gott om utrymme — 50 mm-bredden stödjer sida vid sida-layout av flera gränssnitt, och höjden på 44 mm kan rymma högre komponenter och kylflänsar. Höjden på 44 mm är kärnan som skiljer denna specifikation från små höljen, vilket gör att den kan bära elektronisk utrustning med större kraft och högre komponenter.

1. Strömmoduler

Designen med gott om utrymme på 50×44 mm är mycket lämplig för olika kraftprodukter:

• Byte av strömförsörjningsmoduler
• Strömadaptrar
• Kåpor för strömförsörjning för fordon
• Inverterkapslingar
• Likriktarhus i aluminium
• DC-DC-omvandlarmoduler
• UPS strömförsörjningsmoduler
• Laddare moduler

Varför är 50×44 mm lämplig för kraftmoduler? Kraftmoduler behöver vanligtvis rymma högre komponenter som elektrolytkondensatorer (vanligtvis 25-35 mm höga), transformatorer och kylflänsar. Höjden på 44 mm ger gott om monteringsutrymme, medan bredden på 50 mm kan rymma breda PCB-layouter, och aluminiumlegeringsmaterialet hjälper också kraftfulla enheter att avleda värme effektivt.

2. Effektförstärkare och ljudutrustning

• Förstärkarkapslingar
• Ljudeffektförstärkare
• Signalförstärkarmoduler
• RF effektförstärkare

Varför är 50×44mm lämplig för förstärkare? Effektförstärkare behöver relativt stort internt utrymme för att rymma förstärkarkretsar, kylflänsar och strömförsörjningssektioner. Höjden på 44 mm kan installera högre komponenter, och höljet i aluminiumlegering har också en värmeavledningsfunktion, lämplig för ljud- och RF-förstärkarutrustning med stor värmegenerering.

3. Industriella styr- och automationsmoduler

• Industriella kontroller
• Programmerbar logisk styrenhet (PLC) moduler
• Rörelsekontrollmoduler
• Motordrivningsmoduler
• Invertermoduler
• I/O expansionsmoduler
• Automationskontrollboxar

Varför är 50×44 mm lämplig för industriella styrmoduler? Industriella styrmoduler behöver vanligtvis rymma många gränssnitt (RS232, RS485, CAN, Ethernet, etc.) och större styrkort. Bredden på 50 mm kan rymma flera gränssnitt sida vid sida, och höjden på 44 mm kan installera kraftenheter med kylflänsar.

4. Mätinstrument och testutrustning

• Oscilloskopmoduler
• Signalgeneratorkapslingar
• Datainsamlingsinstrument
• Effektanalysatorer
• Spektrumanalysmoduler
• Hårdhetstestinstrument
• Utrustning för ultraljudstestning
• Flödesmätare/nivåmätare kapslingar

Varför är 50×44mm lämplig för mätinstrument? Mätinstrument behöver större PCB-layouter för att rymma signalbehandlingskretsar och flera gränssnitt. Bredden på 50 mm rymmer vanliga breda kretskort, och höjden på 44 mm kan rymma komponenter som transformatorer och reläer.

5. Kommunikations- och nätverksutrustning

• Kommunikationsbasstationsmoduler
• Signalförstärkare
• GPS/GPRS/5G kommunikationsmoduler
• Dataöverföringsenheter (DTU)
• Fiberoptiska transceivers
• Trådlös broutrustning
• Byt moduler

6. Medicinsk testutrustning

• Medicinska testmoduler
• Övervakningsutrustning
• Bärbara medicinska instrument
• Moduler för fysioterapiutrustning
• Biosignalinsamlingsmoduler

7. Kylfläns integrerade applikationer

50×44 mm aluminiumhölje kan användas i kombination med interna kylflänsar:

• LED-drivrutinskåp med hög effekt
• Power elektroniska moduler
• Motorstyrenheter
• Batterihanteringssystem (BMS) kapslingar
• Kapslingar för superkondensatormoduler

8. Avskärmningsboxar och anti-interferensapplikationer

• Precisionsinstrument som skärmar
• Högfrekvent modulskärmning
• Medicinsk elektronisk skärmning

Aluminiumlegeringsmaterialet ger utmärkt elektromagnetisk skärmningsprestanda, vilket effektivt förhindrar elektromagnetiska störningar.

9. Experimentell utrustning för undervisning och vetenskaplig forskning

• Experimentella instrumenthöljen
• Undervisning i demonstrationsmoduler
• Utrustning för datainsamling för vetenskaplig forskning

Vad kan anpassas för 50 × 44 mm aluminiumhölje?

Ytbehandling

Anodisering

Anodisering är en av de vanligaste ytbehandlingsmetoderna för aluminiumkapslingar. 50×44 mm strömförsörjning i aluminium och industriell kontrollkapsling kan ändra utseendet och ytegenskaperna på aluminiumytan och uppnå olika färgeffekter.

Sandblästring

Sandblästring kan bilda en enhetlig matt struktur på aluminiumytan, lämplig för industriell elektronisk utrustning och instrumenthöljen.

Borstning

Borstning kan bilda vanliga metallstrukturer, vilket gör att produkten bibehåller en tydlig aluminiumlegeringsmetallstruktur.

Lasergravyr

Följande kan bearbetas på ytan av 50×44 mm aluminiumhölje:

• Logotyp
• Produktmodell
• Identifiering av gränssnitt
• Produktnummer
• Text och mönster

Silkscreentryck

Lämplig för bearbetning av flerfärgade logotyper, text och funktionsidentifiering.

Professionell aluminiumkapsling anpassad bearbetning

Vi tillverkar inte bara standardkapslingar i aluminium utan kan även skräddarsy efter kundens produktstruktur.

Kunder behöver bara tillhandahålla:

2D-ritningar / 3D-modeller / fysiska prover / produktmått

Vi kan sedan utföra bearbetningsutvärdering enligt faktiska produktkrav.

CNC-bearbetning uppfyller icke-standardiserade krav

För produkter som inte direkt kan tillfredsställas av standardprofilen 50×44 mm, kan anpassning uppnås genom efterföljande CNC-bearbetning.

Till exempel:

Gränssnittsöppningar + monteringshål + gängade hål + värmeavledningsspår + spår + steg + logotyp

Alla kan bearbetas enligt kundens ritningar.

Produktvalsguide

Om din PCB-bredd är nära 50 mm

50×44 mm är ett idealiskt val — 50 mm bredden ger gott om PCB-routingsutrymme, och höjden på 44 mm kan rymma högre komponenter. Huruvida den faktiska strukturen är lämplig kan bekräftas enligt PCB-tjocklek, monteringsmetod och inre komponenthöjd.

Om din enhet innehåller högre komponenter

Höjden på 44 mm kan rymma högre komponenter som elektrolytkondensatorer (25-35 mm), transformatorer, kylflänsar och reläer, lämpliga för elektronisk utrustning som kräver större internt utrymme.

Om din enhet genererar betydande värme

Aluminiumlegeringshöljet har utmärkt värmeledningsförmåga. I kombination med den större ytan på 50×44 mm kan det effektivt hjälpa interna komponenter att avleda värme. Värmeavledningsslitsar eller ventilationshål kan bearbetas på höljet för att ytterligare förstärka värmeavledningseffekten.

Om PCB-längderna skiljer sig

Profilen kan kapas efter produktlängd, och samma tvärsnittsspecifikation kan anpassas till produkter av olika längd.

Om gränssnitt behöver installeras

CNC-öppningar kan läggas till profilkroppen eller gavelplåtarna. Vanliga inkluderar USB, RJ45, strömgränssnitt, flygkontakter, BNC-gränssnitt, indikatorlampor, etc.

Om du behöver mer utrymme

En större aluminiumprofilspecifikation kan väljas om enligt PCB-dimensioner, eller en icke-standard kapslingskonstruktion kan utföras.

Workshop Show

FAQ

1. Vilka produkter passar 50×44 mm aluminiumkapslingen för?

50×44 mm tillhör kategorin aluminiumkapsling med gott om utrymme, lämplig för kraftmoduler, effektförstärkare, industriella styrenheter, mätinstrument, kommunikationsbasstationsutrustning, motordrivningsmoduler, medicinska testinstrument, etc. Bredden på 50 mm stöder layout med flera gränssnitt, och höjden på 44 mm kan rymma högre komponenter och kylflänsar.

2. Är 50×44 mm längden på kapslingen?

Nr 50×44mm hänvisar till kapslingens tvärsnittsstorlek (bredd × höjd). Produktlängden kan skäras efter aktuell utrustning och PCB-längd.

3. Kan längden på 50×44 mm aluminiumhölje anpassas?

Ja. Längden på aluminiumextruderingshöljet kan skäras enligt produktkrav. Den specifika längden måste bekräftas i kombination med material, ytbehandling och produktstruktur.

4. Kan höjden på 44 mm rymma elektrolytiska kondensatorer?

Ja. Vanliga elektrolytiska kondensatorer är vanligtvis 25-35 mm höga, och den inre höjden på 44 mm rymmer dem fullt ut. Specifik bekräftelse krävs enligt dina komponentdimensioner.

5. Kan värmeavledningshål göras på aluminiumhöljet?

Ja. Boyuan Hardware kan bearbeta värmeavledningsöppningar, ventilationshål, värmeavledningsribbor och andra värmeavledningsstrukturer enligt kundens ritningar för att hjälpa högeffektsutrustning att avleda värme.

6. Kan gränssnitt som flygpluggar och BNC bearbetas?

CNC-bearbetning kan utföras på motsvarande gränssnittspositioner enligt kundens ritningar. Huruvida den är särskilt lämplig för bearbetning måste bekräftas enligt gränssnittsdimensioner och kapslingsstruktur.

7. Kan en PCB installeras?

Ja. Aluminiumhöljet på 50×44 mm är standardutrustat med kortplatser för interna kretskort, och kretskort kan sättas in och fixeras direkt. Motsvarande monteringskonstruktioner kan också utformas enligt PCB-dimensioner och monteringssätt.

8. Kan ändplattor anpassas?

Ja. Ändplåtarnas dimensioner, hålpositioner och struktur kan bearbetas enligt produktkrav.
