52×22 mm handhållen terminal av aluminium för smarta enheter

52×22 mm handhållen terminal av aluminium för smarta enheter — ett smalt men ändå funktionellt extruderat aluminiumhölje som hittar mitten mellan ultratunna profiler och högre höljen. Bredden på 52 mm stöder vanliga breda PCB och montering sida vid sida av skärmar, kortplatser, knappar och sensorer, medan höjden på 22 mm rensar små elektrolytkondensatorer (16-20 mm), mikroreläer, högre SMD-delar och små kylflänsar. Profilkroppen kapas till önskad längd och kompletteras med ändplattor, CNC-bearbetning och relaterade processer. Interna kortplatser gör att kretskortet kan glida in och fixeras utan extra skruvar.

Jämfört med plasthöljen ger aluminiumkroppen bättre strukturell styrka och en metallfinish, och stöder CNC-bearbetade gränssnitt, monteringshål, gängade hål, kortplatser och värmeavledningsstrukturer. Boyuan Hardware, med över 20 års erfarenhet och en ~10 000㎡ fabrik, tillhandahåller skärning, CNC, borrning, gängning, ytbehandling, lasergravering, silkscreen, inspektion och montering.

Kärnfördelar

01 | 52×22 mm bred och smal design, mer gott om utrymme

Den 52 mm breda × 22 mm höga tvärsnittsstorleken ger en idealisk förpackningslösning för smala smarta enheter.

Bredden på 52 mm kan rymma standard breda PCB-layouter och stödja sida vid sida design av flera gränssnitt och funktionsmoduler; höjden på 22 mm håller enheten smal samtidigt som den ger cirka 16 % mer internt utrymme än 19 mm-specifikationen, och rymmer högre komponenter som små elektrolytiska kondensatorer (16-20 mm höga), mikroreläer, något högre SMD-komponenter eller bättre värmeavledningsstrukturer.

02 | Extrudering av aluminium

Kapslingens kropp är formad av profilextrudering av aluminiumlegering. Tvärsnittsstorleken på aluminiumextruderingskåpan är fast, medan längden kan skäras enligt faktiska produktkrav. Därför kan samma specifikationskapsling anpassas till PCB och elektroniska moduler av olika längd.

03 | Lämplig för PCB montering

Den elektroniska aluminiumhöljet kan utformas med motsvarande monteringsslitsar eller stödstrukturer enligt den interna strukturen, för installation av PCB och andra elektroniska komponenter. Interiören är standardutrustad med kortplatser för kretskort, och kretskort kan sättas in och fixeras direkt utan extra skruvar.

04 | Stöd för CNC anpassad bearbetning

Standardprofilen är bara utgångspunkten. Boyuan Hardware kan utföra CNC-bearbetning på 52×22 mm aluminiumhölje enligt kundens ritningar, inklusive:

• Gränssnittsöppningar (USB, Type-C, RJ45, DC-strömgränssnitt, etc.)
• Blinkljushål och skärmfönster
• Knapphål och brytarhål
• Kortsvepplatser
• Modulöppningar för fingeravtrycksigenkänning
• Monteringshål och positioneringshål
• Gängade hål och försänkningshål
• Värmeavledningsöppningar och ventilationskonstruktioner
• Spår och steg
• Fasning
• Andra anpassade strukturer

05 | Längd Anpassningsbar till produkt

52×22mm är kapslingens tvärsnittsspecifikation, och produktlängden kan skäras efter de faktiska utrustningsmåtten. Den specifika bearbetningsbara längden bekräftas enligt material, ytbehandling och produktkrav.

06 | Effektiv värmeavledningsprestanda

Aluminiumlegering har utmärkt värmeledningsförmåga. Kombinerat med 52 mm bred kroppsdesign och 22 mm inre utrymme, kan små kylflänsar installeras eller öka utrymmet för intern luftcirkulation, vilket effektivt hjälper interna komponenter att avleda värme och förlänger utrustningens livslängd.

07 | Metallhölje kombinerar struktur och utseende

Aluminiumlegering är lätt och har goda strukturella prestanda, samtidigt som den behåller en naturlig metallstruktur. Genom ytbehandlingar som borstning, sandblästring och anodisering kan olika utseendeeffekter erhållas, vilket ger enheterna en mer professionell produktstruktur.

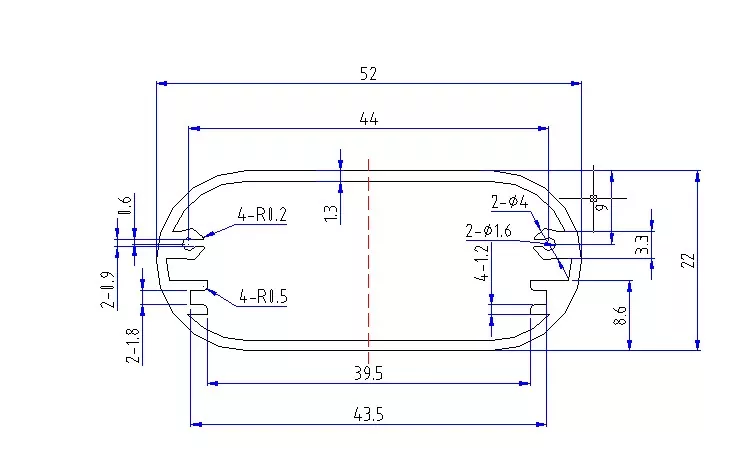

Tekniska specifikationer

Notera: Specifika materialkvaliteter, väggtjocklek, längdområden, dimensionstoleranser och ytbehandlingsfärger ska vara föremål för faktiska produktritningar och orderkrav.

Vilka produkter är 52×22 mm aluminiumhölje lämplig för?

52×22 mm tillhör den smala aluminiumhöljeskategorin med bred kropp — 52 mm bredden kan rymma breda standardkretskort och sida vid sida layout av flera funktionsmoduler, och höjden på 22 mm ger mer gott om inre utrymme än 19 mm samtidigt som den behåller en smal profil. Tjockleken på 22 mm är 3 mm högre än 19 mm, och rymmer små elektrolytkondensatorer (vanligen 16-20 mm höga), mikroreläer, något högre SMD-komponenter eller bättre värmeavledningsstrukturer, vilket gör det till den bästa balanspunkten mellan funktionell fullständighet och slimmad profil i smala enheter.

1. Streckkodsläsare

52×22mm är en idealisk förpackningslösning för streckkodsläsare:

• Handhållna streckkodsläsare
• QR-kodsläsare
• Industriella skanningspistoler
• Supermarket/detaljhandel skanningsutrustning
• Logistik och express scanning terminaler
• Skannrar för lagerhantering

Varför är 52×22 mm lämplig för streckkodsläsare? Streckkodsläsare behöver ett ergonomiskt grepp. Bredden på 52 mm ger ett stabilt grepp och tjockleken på 22 mm gör enheten smal och lätt. Jämfört med 21 mm-specifikationen kan det extra 1 mm internt utrymme i 22 mm-höjden rymma ett högre avkodningskort eller bättre batterikapacitet, lämpligt för skanningsenheter som kräver högre prestanda eller längre batteritid.

2. POS-automater och betalterminaler

• Mobila POS-automater
• Smarta kassaterminaler
• Svepenheter för betalkort
• Skanna-till-betalterminaler
• Stationära betalningsenheter

Varför är 52×22mm lämplig för POS-maskiner? POS-maskiner måste integrera flera funktionella moduler som kortplatser, lösenordstangentbord, NFC-kortläsare, bildskärmar och skrivare. Bredden på 52 mm ger gott om layoututrymme, och tjockleken på 22 mm säkerställer portabilitet samtidigt som den ger mer utrymme än slimmade specifikationer för att rymma batterier och komponenter.

3. Smart Access-kortläsare

• Kåpor för kortläsare för åtkomstkontroll
• Bygga intercom-moduler
• Närvaroterminaler
• Utrustning för hantering av besökare

Bredden på 52 mm matchar standardstorleken för 86-boxar, och den 22 mm smala designen gör enheten smal när den är väggmonterad, estetiskt tilltalande och diskret. Höjden på 22 mm kan rymma kortlässpolar, reläer, kraftmoduler och andra komponenter.

4. Handterminaler och datainsamlare

• Industriella handterminaler
• Datainsamlare
• Inspektionsterminaler
• Handhållna enheter för lagerhantering
• Mobila brottsbekämpande terminaler

5. Bluetooth-högtalare och ljudutrustning

• Bärbara Bluetooth-högtalare
• Trådlösa mikrofonmottagare
• Bluetooth-ljudmottagare
• Små förstärkarmoduler

Varför är 52×22 mm lämplig för Bluetooth-högtalare? Höjden på 22 mm ger gott om utrymme för små högtalarenheter och batterier, och bredden på 52 mm kan rymma flera funktionella moduler som Bluetooth-moduler, förstärkare IC:er och batteriskyddskort. Aluminiumhöljet hjälper till att avleda värme från förstärkarchippet.

6. Trådlösa laddare

• Trådlösa stationära laddare
• Trådlösa laddningsmoduler för bil
• Inbyggda trådlösa laddningsplattor
• Trådlösa laddningspaneler för flera enheter

Höjden på 22 mm kan rymma tjockare trådlösa laddningsspolar, vilket förbättrar laddningseffektiviteten och laddningsavståndet.

Vad kan anpassas för aluminiumkapsling?

Ytbehandling

Anodisering

Anodisering är en av de vanligaste ytbehandlingsmetoderna för aluminiumkapslingar. Det kan ändra utseendet och ytegenskaperna på aluminiumytan och uppnå olika färgeffekter.

Sandblästring

Sandblästring kan bilda en enhetlig matt struktur på aluminiumytan, lämplig för industriell utrustning och smarta hem-kapslingar.

Borstning

Borstning kan bilda vanliga metallstrukturer, vilket gör att produkten bibehåller en tydlig aluminiumlegeringsmetallstruktur.

Lasergravyr

Följande kan bearbetas på ytan av 52×22 mm aluminiumhölje:

• Logotyp
• Produktmodell
• Identifiering av gränssnitt
• Produktnummer
• Text och mönster

Silkscreentryck

Lämplig för bearbetning av flerfärgade logotyper, text och funktionsidentifiering.

Professionell aluminiumkapsling anpassad bearbetning

Vi tillverkar inte bara standardkapslingar i aluminium utan kan även skräddarsy efter kundens produktstruktur.

Kunder behöver bara tillhandahålla:

2D-ritningar / 3D-modeller / fysiska prover / produktmått

Vi kan sedan utföra bearbetningsutvärdering enligt faktiska produktkrav.

CNC-bearbetning uppfyller icke-standardiserade krav

För produkter som inte direkt kan tillfredsställas av standardprofilen 52×22 mm, kan anpassning uppnås genom efterföljande CNC-bearbetning.

Till exempel:

Gränssnittsöppningar + skärmfönster + kortsvepplatser + fingeravtrycksmodulöppningar + knapphål + värmeavledningsfack + monteringshål + spår + steg + logotyp

Alla kan bearbetas enligt kundens ritningar.

Produktvalsguide

Om din enhet behöver vara smal men kräver mer internt utrymme

Höjden på 22 mm ger cirka 16 % mer internt utrymme än 19 mm-specifikationen, och rymmer små elektrolytiska kondensatorer (16-20 mm höga), mikroreläer, något högre SMD-komponenter eller bättre värmeavledningsstrukturer. Lämplig för enheter som behöver funktionell fullständighet samtidigt som de kräver en smal profil.

Om din PCB-bredd är nära 52 mm

52×22 mm är ett idealiskt val — bredden på 52 mm ger gott om PCB-dirigeringsutrymme och sida vid sida layout av funktionsmoduler.

Om du designar en handhållen enhet

Tjockleken på 22 mm gör enheten bekväm och lätt att hålla i, lämplig för streckkodsläsare, POS-maskiner, handterminaler och andra enheter som behöver hållas för hand.

Om du behöver integrera flera funktionsmoduler

Bredden på 52 mm kan rymma sida vid sida layout av flera funktionsmoduler såsom skärmar, kortplatser, fingeravtrycksigenkänning, knappar och indikatorlampor, lämpliga för smarta terminaler med integrerade funktioner.

Om du behöver bättre värmeavledningsprestanda

Höjden på 22 mm tillåter installation av små kylflänsar eller ökat luftcirkulationsutrymme, lämpligt för enheter med något högre värmeutveckling.

Om du behöver installera i en standardpanel

Bredden på 52 mm matchar standard 86 paneldimensioner, lämpliga för smarta switchar, termostater och andra panelprodukter.

Om PCB-längderna skiljer sig

Profilen kan kapas efter produktlängd, och samma tvärsnittsspecifikation kan anpassas till produkter av olika längd.

Workshop Show

FAQ

1. Vilka produkter passar 52×22 mm aluminiumkapslingen för?

52×22 mm tillhör kategorin smala aluminiumhöljen med bred kropp. Kärnapplikationer inkluderar streckkodsläsare, POS-maskiner, passerkortsläsare, handterminaler, Bluetooth-högtalare, trådlösa laddare, smarta fjärrkontroller, fingeravtrycksigenkänningsmoduler, ultratunna sensorer, etc. 22 mm höjden håller en smal profil samtidigt som den ger mer internt utrymme än 19 mm, rymmer fler komponenter och lite högre delar.

2. Är 52×22mm längden på kapslingen?

Nr 52×22mm hänvisar till kapslingens tvärsnittsstorlek (bredd × höjd). Produktlängden kan skäras efter aktuell utrustning och PCB-längd.

3. Vad är skillnaden mellan 52×22mm och 52×19mm?

52×22 mm är 3 mm högre än 52×19 mm, med cirka 16 % mer internt utrymme. 22 mm-specifikationen kan rymma högre komponenter som små elektrolytkondensatorer (16-20 mm höga) och mikroreläer, och erbjuder även bättre värmeavledningsförhållanden, lämpliga för enheter med mer komplexa funktioner.

4. Kan längden på 52×22 mm aluminiumhölje anpassas?

Ja. Längden på aluminiumextruderingshöljet kan skäras enligt produktkrav. Den specifika längden måste bekräftas i kombination med material, ytbehandling och produktstruktur.

5. Kan höjden på 22 mm rymma elektrolytkondensatorer?

Ja. Vanliga små elektrolytiska kondensatorer är vanligtvis 16-20 mm höga, och den inre höjden på 22 mm rymmer dem fullt ut. Specifik bekräftelse krävs enligt dina komponentdimensioner.

6. Är den lämplig för streckkodsläsare?

Mycket passande. Bredden på 52 mm kan rymma flera moduler såsom avkodningskortet, skannerhuvudet, knappar och indikatorlampor. Tjockleken på 22 mm gör enheten bekväm och lätt att hålla i, lämplig för långvarig handhållen användning.

7. Kan ett skärmfönster göras på aluminiumkapslingen?

Ja. Boyuan Hardware kan CNC-maskinskärm visa fönster, indikatorljushål och andra strukturer på aluminiumhöljet enligt kundens ritningar.

8. Kan kortsvepningsplatser och fingeravtrycksmodulöppningar bearbetas?

Ja. För produkter som kräver kortsvepningsfunktioner såsom POS-maskiner och passerkortsläsare, kan magnetkort/IC-kortsvepningsplatser bearbetas enligt kundens ritningar; Exakta monteringsöppningar kan också bearbetas enligt mått på fingeravtrycksmodulen som tillhandahålls av kunden.

Varför välja Boyuan hårdvara?

Boyuan Hardware har fokuserat på aluminiumkapslingar och aluminiumchassiindustrin i över 20 år, med cirka 10 000 kvadratmeter fabriksyta, som tillhandahåller anpassad bearbetning av aluminiumkapslingar.

Från standard 52×22 mm aluminiumprofil till den CNC-bearbetade färdiga elektroniska kapslingen, vi kan bearbeta enligt kundens produktkrav.

Om du letar efter en 52×22 mm handhållen terminal av aluminium för smarta enheter, är du välkommen att skicka dina PCB-mått, produktritningar eller 3D-modeller.

Vi kan bekräfta specifikationen, bearbetningsmetoden och anpassningsplanen enligt din produktstruktur.
