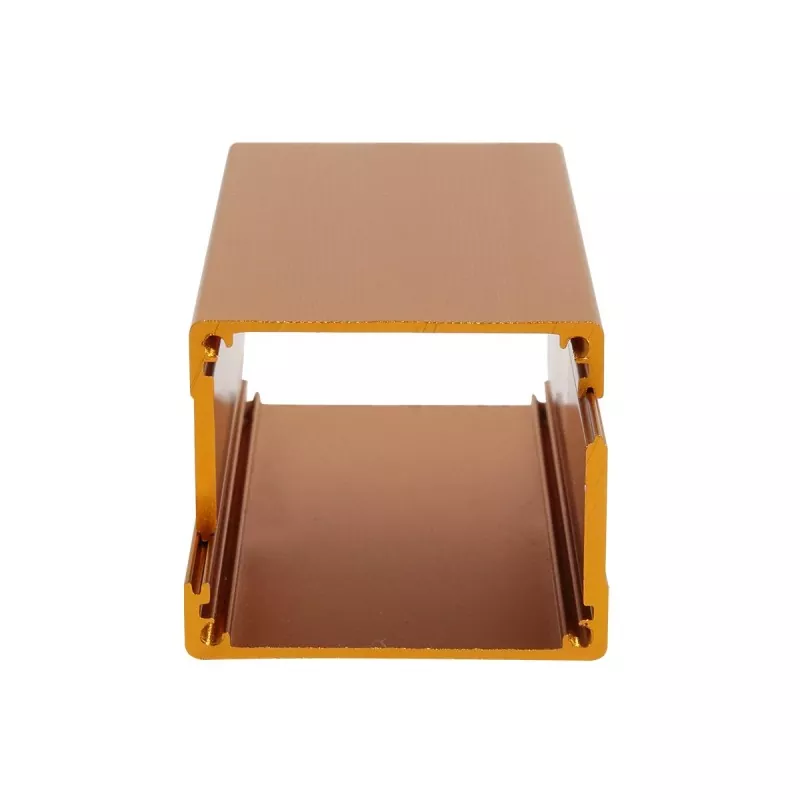

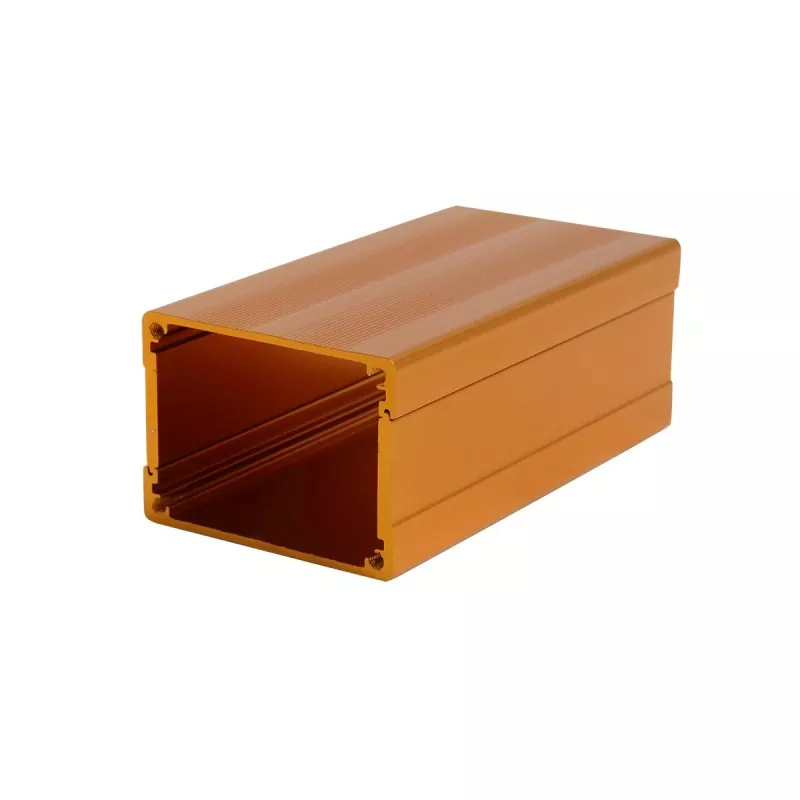

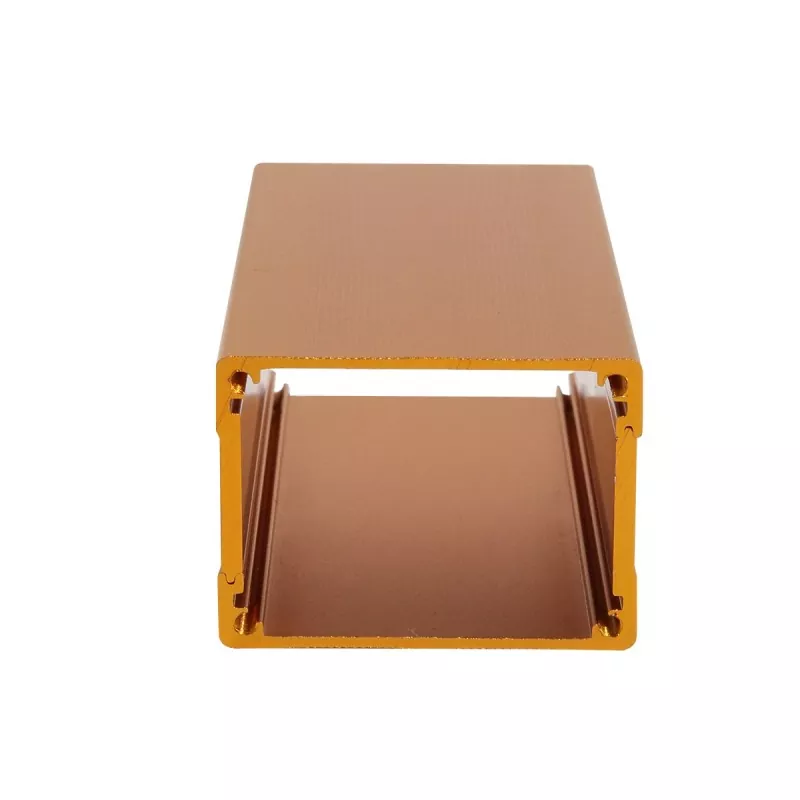

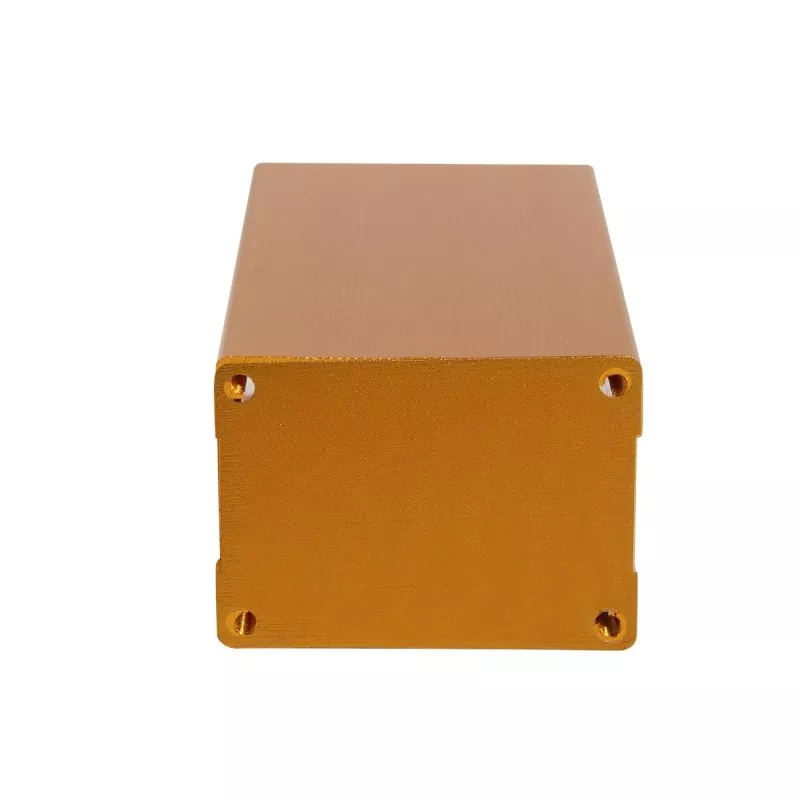

52×38mm Aluminium Power Control Module-hölje

Boyuan 52 × 38 mm aluminiumhölje är ett medelstort elektroniskt enhetshölje tillverkat med en extruderingsstruktur av aluminiumlegering, med en extern tvärsnittsstorlek på 52 mm (bredd) × 38 mm (höjd), och längden kan anpassas godtyckligt enligt faktiska utrustningskrav.

Produkten är formad genom extrudering av aluminiumprofil, med en fast tvärsnittsstorlek för huvudkroppen. Den kan skäras enligt utrustningens faktiska längd, och slutmonteringen slutförs genom ändplattor, CNC-bearbetning och andra stödjande processer.

Den elektroniska aluminiumhöljet kan utformas med motsvarande monteringsslitsar eller stödstrukturer enligt den interna strukturen, för installation av PCB och andra elektroniska komponenter. Det inre av höljet är utformat med standardkortplatser för kretskort, och PCB kan sättas in direkt och fixeras utan extra skruvar, vilket avsevärt förbättrar monteringseffektiviteten.

Jämfört med plastlådor har kapslingar av aluminiumlegering bättre strukturell styrka och en metallstruktur, och kan uppnå anpassade strukturer som gränssnitt, monteringshål, gängade hål och slitsar genom CNC-bearbetning.

Boyuan Hardware har fokuserat på aluminiumkapsling och aluminiumchassitillverkning i över 20 år, med cirka 10 000 kvadratmeter fabriksyta, och kan tillhandahålla anpassad aluminiumkapslingsbearbetning enligt kundens ritningar, prover eller storlekskrav.

Kärnfördelar

01 | 52×38 mm Design med gott om utrymme

Den 52 mm breda × 38 mm höga tvärsnittsstorleken ger gott om internt utrymme för medelstor elektronisk utrustning.

Bredden på 52 mm kan rymma bredare PCB-layouter och sida vid sida-design av flera gränssnitt, vilket stöder flerkanaliga in-/utgångsgränssnittslayouter; höjden på 38 mm ger större komponentmonteringsutrymme, kan rymma högre komponenter som elektrolytkondensatorer (vanligtvis 25-35 mm i höjd), transformatorer, kylflänsar, reläer och induktorer, och stöder även dubbelsidig PCB-design, vilket möter integrationsbehoven hos komplexa kretssystem.

02 | Extrudering av aluminium

52 × 38 mm Aluminium Power Control Module-höljeskroppen är formad av profilextrudering av aluminiumlegering. Tvärsnittsstorleken på aluminiumextruderingskåpan är fast, medan längden kan skäras enligt faktiska produktkrav. Därför kan samma specifikationskapsling anpassas till PCB och elektroniska moduler av olika längd. Denna struktur är särskilt lämplig för elektroniska produkter som kräver serieutveckling.

03 | Lämplig för PCB montering

Den elektroniska aluminiumhöljet kan utformas med motsvarande monteringsslitsar eller stödstrukturer enligt den interna strukturen, för installation av PCB och andra elektroniska komponenter. Interiören är standardutrustad med kortplatser för kretskort, och kretskort kan sättas in och fixeras direkt utan extra skruvar. Höjden på 38 mm kan rymma dubbellagers PCB-stapling eller högeffektsenheter med kylflänsar, vilket ger en pålitlig förpackningslösning för högeffekts elektronisk utrustning.

04 | Stöd för CNC anpassad bearbetning

Standardprofilen är bara utgångspunkten. Boyuan Hardware kan utföra CNC-bearbetning på 52×38 mm aluminiumhölje enligt kundens ritningar, inklusive:

• Gränssnittsöppningar (USB, RJ45, flygkontakter, BNC-gränssnitt, strömgränssnitt, etc.)
• Skruvhål och positioneringshål
• Gängade hål och försänkningshål
• Värmeavledningsöppningar och ventilationshål
• Skärmfönsteröppningar
• Knapphål och brytarhål
• Spår och steg
• Fasning
• Andra anpassade strukturer

05 | Längd Anpassningsbar till produkt

52×38 mm är kapslingens tvärsnittsspecifikation, och produktlängden kan skäras enligt de faktiska utrustningsmåtten. Den specifika bearbetningsbara längden bekräftas enligt material, ytbehandling och produktkrav.

06 | Effektiv värmeavledningsprestanda

Värmeledningsförmågan för aluminiumlegering är cirka 200W/(m·K). I kombination med den större ytan och gott om inre utrymme på 52×38 mm, kan den effektivt leda och avleda värme som genereras av interna komponenter. För utrustning med stor värmealstring som effektmoduler och effektförstärkare är själva aluminiumkapslingen en effektiv kylfläns som kan förlänga utrustningens livslängd.

07 | Metallhölje kombinerar struktur och utseende

Aluminiumlegering är lätt och har goda strukturella prestanda, samtidigt som den behåller en naturlig metallstruktur. Genom ytbehandlingar som borstning, sandblästring och anodisering kan olika utseendeeffekter erhållas, vilket ger elektronisk utrustning ett mer professionellt produktutseende.

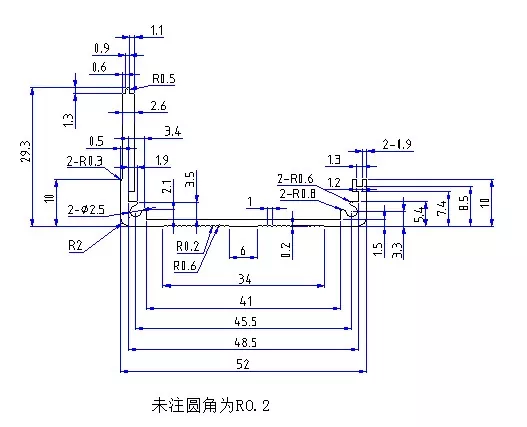

Tekniska specifikationer

Notera: Specifika materialkvaliteter, väggtjocklek, längdområden, dimensionstoleranser och ytbehandlingsfärger ska vara föremål för faktiska produktritningar och orderkrav.

Vilka produkter är 52×38 mm aluminiumhölje lämplig för?

52 × 38 mm Power Control Module-hölje i aluminium tillhör kategorin aluminiumhölje med gott om utrymme - 52 mm-bredden stöder sida vid sida-layout av flera gränssnitt, och höjden på 38 mm ger gott om vertikalt utrymme för högre komponenter och kylflänsar. Höjden på 38 mm är kärnan som skiljer denna specifikation från tunna höljen, vilket gör att den kan bära elektronisk utrustning med större kraft och högre komponenter, vilket gör den till ett idealiskt förpackningsval för medelstor elektronisk utrustning.

1. Strömmoduler

Designen med gott om utrymme på 52×38 mm är mycket lämplig för olika kraftprodukter:

• Byte av strömförsörjningsmoduler
• Strömadaptrar
• Kåpor för strömförsörjning för fordon
• Inverterkapslingar
• Likriktarhus i aluminium
• DC-DC-omvandlarmoduler
• UPS strömförsörjningsmoduler
• Laddare moduler
• Batterihanteringssystem (BMS) kapslingar
• Kapslingar för superkondensatormoduler

Varför är 52×38 mm lämplig för kraftmoduler? Kraftmoduler behöver vanligtvis rymma högre komponenter som elektrolytkondensatorer (vanligtvis 25-35 mm höga), transformatorer, kylflänsar och induktorer. 38 mm höjden ger gott om monteringsutrymme och kan enkelt rymma elektrolytiska kondensatorer runt 30 mm i höjd. Samtidigt kan 52 mm-bredden rymma breda PCB-layouter, stödja flerkanaliga input/output-gränssnitt, och aluminiumlegeringsmaterialet hjälper också högeffektsenheter att avleda värme effektivt.

2. Effektförstärkare och ljudutrustning

• Ljudeffektförstärkare
• Signalförstärkarmoduler
• RF effektförstärkare
• Professionella förstärkarkapslingar
• Bilförstärkarmoduler

Varför är 52×38mm lämplig för förstärkare? Effektförstärkare behöver relativt stort internt utrymme för att rymma förstärkarkretsar, kylflänsar och strömförsörjningssektioner. Höjden på 38 mm kan installera högre komponenter och kylflänsar, och i kombination med det stora aluminiumhöljet med en bredd på 52 mm för värmeavledning, är det lämpligt för ljud- och RF-förstärkarutrustning med stor värmegenerering.

3. Industriella styr- och automationsmoduler

• Industriella kontroller
• Programmerbar logisk styrenhet (PLC) moduler
• Rörelsekontrollmoduler
• Motordrivningsmoduler
• Invertermoduler
• I/O expansionsmoduler
• Automationskontrollboxar
• Robotkontrollmoduler

Varför är 52×38 mm lämplig för industriella styrmoduler? Industriella styrmoduler behöver vanligtvis rymma många gränssnitt (RS232, RS485, CAN, Ethernet, etc.) och större styrkort. Bredden på 52 mm kan rymma flera gränssnitt sida vid sida, och höjden på 38 mm kan installera kraftenheter och relämoduler med kylflänsar.

4. Mätinstrument och testutrustning

• Oscilloskopmoduler
• Signalgeneratorkapslingar
• Datainsamlingsinstrument
• Effektanalysatorer
• Spektrumanalysmoduler
• Hårdhetstestinstrument
• Utrustning för ultraljudstestning
• Flödesmätare/nivåmätare kapslingar
• Multimetermoduler

Varför är 52×38mm lämplig för mätinstrument? Mätinstrument behöver större PCB-layouter för att rymma signalbehandlingskretsar och flera gränssnitt. Bredden på 52 mm rymmer vanliga breda kretskort, och höjden på 38 mm kan rymma komponenter som transformatorer och reläer. Samtidigt ger aluminiumlegeringshöljet bra elektromagnetisk skärmningsprestanda, vilket säkerställer mätnoggrannhet.

5. Kommunikations- och nätverksutrustning

• Kommunikationsbasstationsmoduler
• Signalförstärkare
• 5G kommunikationsmoduler
• Dataöverföringsenheter (DTU)
• Fiberoptiska transceivers
• Trådlös broutrustning
• Byt moduler
• Routerhöljen

6. Medicinsk testutrustning

• Medicinska testmoduler
• Övervakningsutrustning
• Bärbara medicinska instrument
• Moduler för fysioterapiutrustning
• Biosignalinsamlingsmoduler

7. Kylfläns integrerade applikationer

52×38 mm aluminiumhölje kan användas i kombination med interna kylflänsar:

• LED-drivrutinskåp med hög effekt
• Power elektroniska moduler
• Motorstyrenheter
• Laddningsmoduler för elfordon

8. Avskärmningsboxar och anti-interferensapplikationer

• Precisionsinstrument som skärmar
• Högfrekvent modulskärmning
• Medicinsk elektronisk skärmning

Aluminiumlegeringsmaterialet ger utmärkt elektromagnetisk skärmningsprestanda, vilket effektivt förhindrar elektromagnetiska störningar.

Vad kan anpassas?

Ytbehandling

Anodisering

Anodisering är en av de vanligaste ytbehandlingsmetoderna för aluminiumkapslingar. Det kan ändra utseendet och ytegenskaperna på aluminiumytan och uppnå olika färgeffekter.

Sandblästring

Sandblästring kan bilda en enhetlig matt struktur på aluminiumytan, lämplig för industriell elektronisk utrustning och instrumenthöljen.

Borstning

Borstning kan bilda vanliga metallstrukturer, vilket gör att produkten bibehåller en tydlig aluminiumlegeringsmetallstruktur.

Lasergravyr

Följande kan bearbetas på ytan av 52×38 mm aluminiumhölje:

• Logotyp
• Produktmodell
• Identifiering av gränssnitt
• Produktnummer
• Text och mönster

Silkscreentryck

Lämplig för bearbetning av flerfärgade logotyper, text och funktionsidentifiering.

Professionell aluminiumkapsling anpassad bearbetning

Vi tillverkar inte bara standardkapslingar i aluminium utan kan även skräddarsy efter kundens produktstruktur.

Kunder behöver bara tillhandahålla:

2D-ritningar / 3D-modeller / fysiska prover / produktmått

Vi kan sedan utföra bearbetningsutvärdering enligt faktiska produktkrav.

CNC-bearbetning uppfyller icke-standardiserade krav

För produkter som inte direkt kan tillfredsställas av standardprofilen 52×38 mm, kan anpassning uppnås genom efterföljande CNC-bearbetning.

Till exempel:

Gränssnittsöppningar + skärmfönster + monteringshål + gängade hål + värmeavledningsspår + DIN-skena monteringshål + spår + steg + logotyp

Alla kan bearbetas enligt kundens ritningar.

Workshop Show

FAQ

1. Vilka produkter är 52×38 mm aluminiumhölje lämplig för?

52×38 mm tillhör kategorin aluminiumkapsling med gott om utrymme, lämplig för kraftmoduler, effektförstärkare, industriella styrenheter, mätinstrument, kommunikationsbasstationsutrustning, motordrivningsmoduler, medicinska testinstrument, batterihanteringssystem, etc. Bredden på 52 mm stöder layout med flera gränssnitt, och 38 mm höjden kan rymma komponenter som är högre och värmesänkare.

2. Är 52×38 mm längden på kapslingen?

Nr 52×38mm hänvisar till kapslingens tvärsnittsstorlek (bredd × höjd). Produktlängden kan skäras efter aktuell utrustning och PCB-längd.

3. Kan längden på 52×38 mm aluminiumhölje anpassas?

Ja. Längden på aluminiumextruderingshöljet kan skäras enligt produktkrav. Den specifika längden måste bekräftas i kombination med material, ytbehandling och produktstruktur.

4. Kan höjden på 38 mm rymma elektrolytiska kondensatorer?

Ja. Vanliga elektrolytkondensatorer är vanligtvis 25-35 mm höga. Den inre höjden på 38 mm rymmer dem fullt ut, med marginal kvar för montering. Specifik bekräftelse krävs enligt dina komponentdimensioner.

5. Kan höjden på 38 mm rymma en transformator?

Ja. Höjden på 38 mm kan rymma små transformatorer, induktorer och andra högre komponenter. Specifik bekräftelse krävs enligt dina transformatormått.

6. Kan värmeavledningshål göras på aluminiumhöljet?

Ja. Boyuan Hardware kan bearbeta värmeavledningsöppningar, ventilationshål, värmeavledningsribbor och andra värmeavledningsstrukturer enligt kundens ritningar för att hjälpa högeffektsutrustning att avleda värme.

7. Kan gränssnitt såsom flygpluggar och BNC bearbetas?

CNC-bearbetning kan utföras på motsvarande gränssnittspositioner enligt kundens ritningar. Bredden på 52 mm kan rymma sida vid sida layout av flera gränssnitt. Huruvida den är särskilt lämplig för bearbetning måste bekräftas enligt gränssnittsdimensioner och kapslingsstruktur.

8. Kan olika färger väljas?

Ja. Aluminiumhöljet kan uppnå olika utseendeeffekter genom processer som anodisering, och färgen kan godtyckligt anpassas efter kundens krav.

9. Vad händer om 52×38mm inte är lämplig för min PCB?

Du kan skicka oss PCB-dimensioner, produktstruktur eller 3D-modell. Boyuan Hardware kan hjälpa till att bekräfta om 52×38mm-specifikationen är lämplig enligt faktiska dimensioner, och kan även välja andra aluminiumprofilspecifikationer eller utföra skräddarsydd bearbetning.

Varför välja Boyuan hårdvara?

För tillverkare av elektronisk utrustning är det viktigare om leverantören kan slutföra stödbearbetning såsom längd, ändplattor, gränssnittsöppningar, skärmfönster, monteringshål, värmeavledningsstrukturer, DIN-skena monteringshål, PCB-strukturer, ytbehandling och logotyper enligt den faktiska produkten.

Boyuan Hardware har fokuserat på aluminiumkapslingar och aluminiumchassiindustrin i över 20 år, med cirka 10 000 kvadratmeter fabriksyta, som tillhandahåller anpassad bearbetning av aluminiumkapslingar.

Från standard 52×38 mm aluminiumprofil till den CNC-bearbetade färdiga elektroniska kapslingen, kan vi bearbeta enligt kundens produktkrav.

Om du letar efter ett 52×38mm aluminium Power Control Module-hölje är du välkommen att skicka dina PCB-mått, produktritningar eller 3D-modeller.

Vi kan bekräfta specifikationen, bearbetningsmetoden och anpassningsplanen enligt din produktstruktur.
