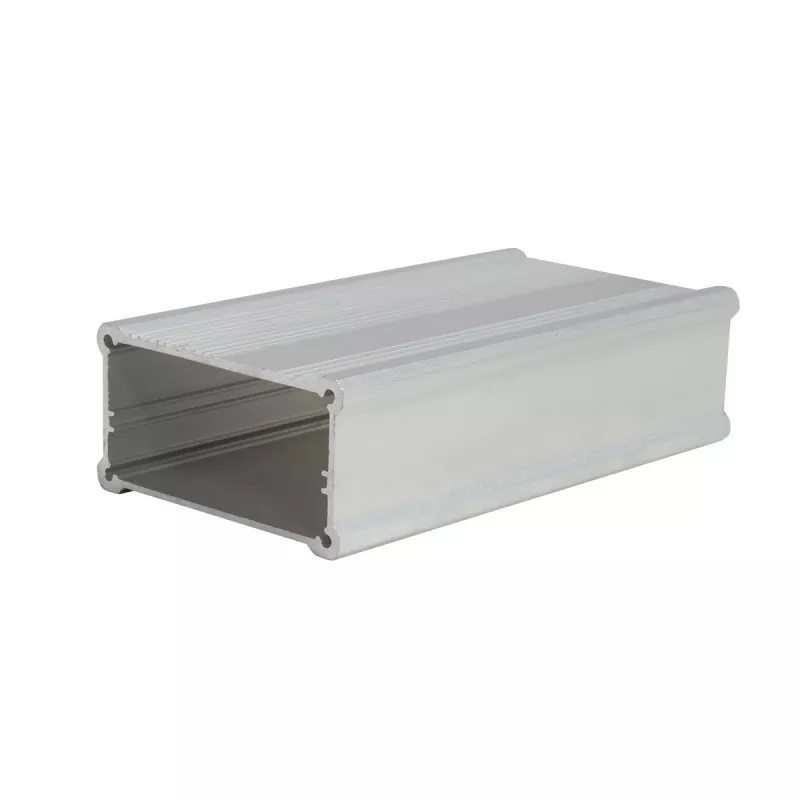

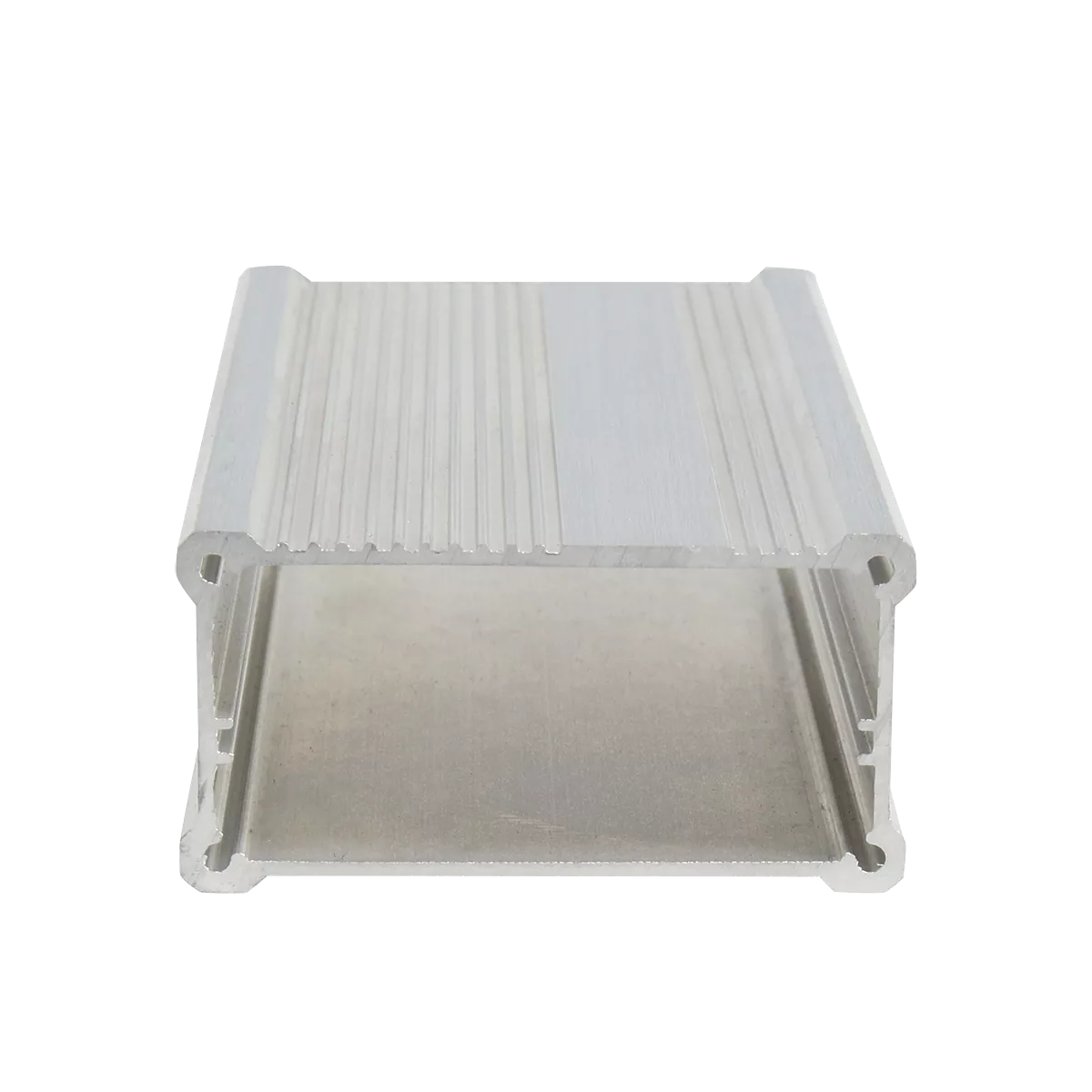

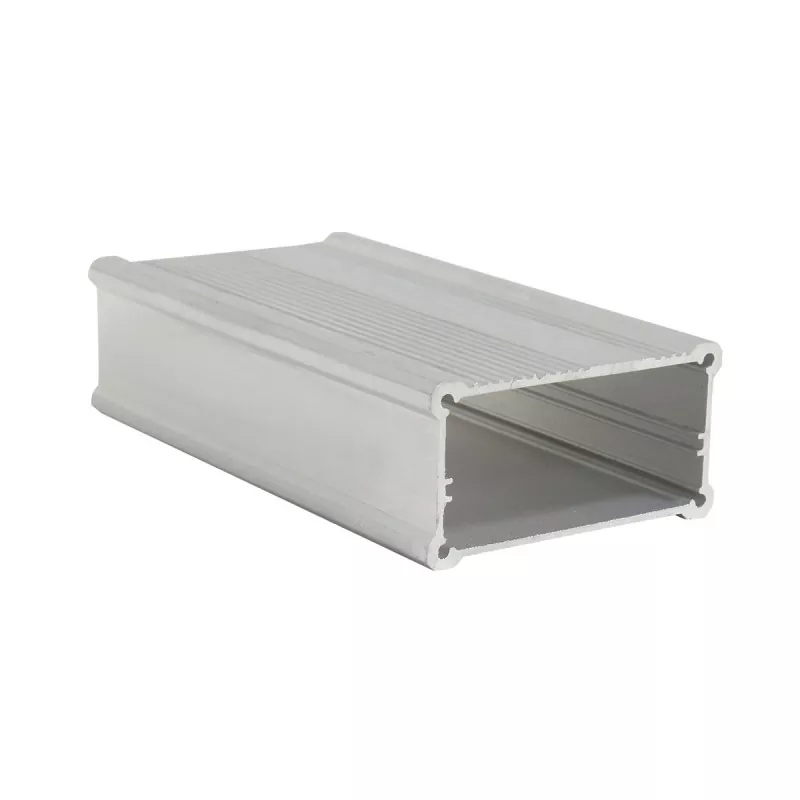

53,4×27,5 mm strömförsörjningskontrollmodulhus i aluminium

Boyuan 53,4×27,5 mm styrmodulhus för strömförsörjning i aluminium är ett mellanstort hölje för elektronisk enhet tillverkat med en extruderingsstruktur av aluminiumlegering, med en extern tvärsektionsstorlek på 53,4 mm (bredd) × 27,5 mm (höjd), och längden kan anpassas godtyckligt enligt faktiska utrustningskrav.

Jämfört med plastlådor har kapslingar av aluminiumlegering bättre strukturell styrka och en metallstruktur, och kan uppnå anpassade strukturer som gränssnitt, monteringshål, gängade hål och slitsar genom CNC-bearbetning.

Kärnfördelar

01 | 53,4×27,5 mm bred kropp, måttlig design

Den 53,4 mm breda × 27,5 mm höga tvärsnittsstorleken ger gott om internt utrymme för medelstor elektronisk utrustning.

Bredden på 53,4 mm är bredare än den vanliga 52 mm-specifikationen, och rymmer bredare PCB-layouter och mer sida vid sida-gränssnittsdesign, som stöder flerkanaliga in-/utgångsgränssnittslayouter; höjden på 27,5 mm bibehåller en måttlig enhetstjocklek samtidigt som den ger större komponentmonteringsutrymme än smala specifikationer, tar emot små transformatorer, elektrolytiska kondensatorer (vanligtvis 20-25 mm höga), reläer och medelhöga komponenter, vilket stödjer integrationsbehoven hos relativt komplexa kretssystem.

02 | Extrudering av aluminium

Kapslingens kropp är formad av profilextrudering av aluminiumlegering. Tvärsnittsstorleken på aluminiumextruderingskåpan är fast, medan längden kan skäras enligt faktiska produktkrav. Därför kan samma specifikationskapsling anpassas till PCB och elektroniska moduler av olika längd. Denna struktur är särskilt lämplig för elektroniska produkter som kräver serieutveckling.

03 | Lämplig för PCB montering

Den elektroniska aluminiumhöljet kan utformas med motsvarande monteringsslitsar eller stödstrukturer enligt den interna strukturen, för installation av PCB och andra elektroniska komponenter. Interiören är standardutrustad med kortplatser för kretskort, och kretskort kan sättas in och fixeras direkt utan extra skruvar. Höjden på 27,5 mm kan rymma kraftenheter med små kylflänsar eller medelhöga komponenter, vilket ger en pålitlig förpackningslösning för elektronisk utrustning med något högre effekt.

04 | Stöd för CNC anpassad bearbetning

Standardprofilen är bara utgångspunkten. Boyuan Hardware kan utföra CNC-bearbetning på 53,4×27,5 mm aluminiumkapsling enligt kundens ritningar, inklusive:

• Gränssnittsöppningar (USB, RJ45, flygkontakter, BNC-gränssnitt, strömgränssnitt, etc.)
• Skruvhål och positioneringshål
• Gängade hål och försänkningshål
• Värmeavledningsöppningar och ventilationshål
• Skärmfönsteröppningar
• Knapphål och brytarhål
• Monteringshål och väggmonteringshål
• Spår och steg
• Fasning
• Andra anpassade strukturer

05 | Längd Anpassningsbar till produkt

53,4×27,5 mm är kapslingens tvärsnittsspecifikation, och produktlängden kan skäras efter de faktiska utrustningsmåtten. Den specifika bearbetningsbara längden bekräftas enligt material, ytbehandling och produktkrav.

06 | Effektiv värmeavledningsprestanda

Aluminiumlegering har utmärkt värmeledningsförmåga. I kombination med 53,4 mm bred kroppsdesign och 27,5 mm inre utrymme kan små kylflänsar installeras eller ökas internt luftcirkulationsutrymme, vilket effektivt hjälper interna komponenter att avleda värme och förlänger utrustningens livslängd.

07 | Metallhölje kombinerar struktur och utseende

Aluminiumlegering är lätt och har goda strukturella prestanda, samtidigt som den behåller en naturlig metallstruktur. Genom ytbehandlingar som borstning, sandblästring och anodisering kan olika utseendeeffekter erhållas, vilket ger elektronisk utrustning ett mer professionellt produktutseende.

Tekniska specifikationer

Notera: Specifika materialkvaliteter, väggtjocklek, längdområden, dimensionstoleranser och ytbehandlingsfärger ska vara föremål för faktiska produktritningar och orderkrav.

Vilka produkter är 53,4×27,5 mm aluminiumhölje lämplig för?

53,4×27,5 mm styrmodulhus för strömförsörjning i aluminium tillhör kategorin aluminiumkapslingar med måttligt utrymme för bred kropp — 53,4 mm bredden är bredare än den vanliga 52 mm-specifikationen, stöder bredare kretskort och fler sida-vid-sida-gränssnittslayouter; höjden på 27,5 mm bibehåller en måttlig enhetstjocklek samtidigt som den ger större internt utrymme än smala specifikationer. Denna specifikation används ofta inom instrument, mätare, elektronik, kommunikation, automation, sensorer, smarta kort, industriell styrning, precisionsmaskiner och andra industrier.

1. Strömmoduler

Den måttliga bredkroppsdesignen på 53,4×27,5 mm är mycket lämplig för olika kraftprodukter:

• Byte av strömförsörjningsmoduler
• Strömadaptrar
• Kåpor för strömförsörjning för fordon
• Inverterkapslingar
• Likriktarhus i aluminium
• DC-DC-omvandlarmoduler
• Laddare moduler
• AC/DC nätaggregat, reglerade nätaggregat
• Kommunikationsströmförsörjning

Varför är 53,4×27,5 mm lämplig för kraftmoduler? Kraftmoduler behöver vanligtvis rymma komponenter som elektrolytkondensatorer (vanligtvis 20-25 mm i höjd), små transformatorer och kylflänsar. Höjden på 27,5 mm ger gott om monteringsutrymme, bredden på 53,4 mm kan rymma breda PCB-layouter, stöder flerkanaliga in-/utgångsgränssnitt, och aluminiumlegeringsmaterialet hjälper också kraftenheter att avleda värme effektivt.

2. Industriella styr- och automationsmoduler

• Industriella kontroller
• Programmerbar logisk styrenhet (PLC) moduler
• Rörelsekontrollmoduler
• Motordrivningsmoduler
• I/O expansionsmoduler
• Automationsstyrningsutrustning
• Industriella styrchassistödjande moduler

Varför är 53,4×27,5 mm lämplig för industriella styrmoduler? Industriella styrmoduler behöver vanligtvis rymma många gränssnitt och större styrkort. Bredden på 53,4 mm kan rymma flera gränssnitt sida vid sida, och höjden på 27,5 mm kan installera kraftenheter med små kylflänsar.

3. Kommunikations- och nätverksmoduler

Lämplig för kommunikationsmodulprodukter:

• Kommunikationsmoduler
• Trådlösa plattformar
• GPS/GPRS-kapslingar
• Signalkonverteringsmoduler
• Signalförstärkarkapslingar
• Dataöverföringsmoduler
• Videoservrar
• Routrar, trådlösa mottagare

Bredden på 53,4 mm kan rymma fler antenngränssnitt och kommunikationsgränssnittslayouter.

4. Mätinstrument och testutrustning

• Instrument- och mätarkapslingar
• Datainsamlingsinstrument
• Signalgeneratorkapslingar
• Effektanalysatorer
• Testutrustning
• Precisionsmätinstrument

Varför är 53,4×27,5 mm lämplig för mätinstrument? Mätinstrument behöver större PCB-layouter för att rymma signalbehandlingskretsar och flera gränssnitt. Bredden på 53,4 mm rymmer vanliga breda kretskort, och höjden på 27,5 mm kan rymma komponenter som transformatorer och reläer. Samtidigt ger aluminiumlegeringshöljet bra elektromagnetisk skärmningsprestanda.

5. Avskärmningsboxar och anti-interferensapplikationer

53,4 × 27,5 mm aluminiumhölje kan fungera som en bra elektromagnetisk skärmningslösning:

• Elektroniska skärmboxar
• Anti-interferensenhets höljen
• Högfrekvent modulskärmning

Aluminiumlegeringsmaterialet i sig har god elektromagnetisk skärmningsprestanda, vilket effektivt förhindrar elektromagnetisk störning.

6. Sensorer och smarta enheter

• Sensormoduler
• Datainsamlingsterminaler
• Smartkortsenheter
• IoT-terminaler

7. Medicinsk utrustning och testutrustning

• Kapslingar för medicinsk utrustning
• Testa moduler
• Övervakningsutrustningsmoduler
• Bärbara medicinska instrument

8. Högtalare och ljudutrustning

• Utrustning för högtalarsystem
• Förstärkarkretsar
• Ljudutrustning

Vad kan anpassas?

Ytbehandling

Anodisering

Anodisering är en av de vanligaste ytbehandlingsmetoderna för aluminiumkapslingar. Det kan ändra utseendet och ytegenskaperna på aluminiumytan och uppnå olika färgeffekter.

Sandblästring

Sandblästring kan bilda en enhetlig matt struktur på aluminiumytan, lämplig för industriell elektronisk utrustning och instrumenthöljen.

Borstning

Borstning kan bilda vanliga metallstrukturer, vilket gör att produkten bibehåller en tydlig aluminiumlegeringsmetallstruktur.

Lasergravyr

Följande kan bearbetas på ytan av 53,4×27,5 mm aluminiumhölje:

• Logotyp
• Produktmodell
• Identifiering av gränssnitt
• Produktnummer
• Text och mönster

Silkscreentryck

Lämplig för bearbetning av flerfärgade logotyper, text och funktionsidentifiering.

Professionell aluminiumkapsling anpassad bearbetning

Vi tillverkar inte bara standardkapslingar i aluminium utan kan även skräddarsy efter kundens produktstruktur.

Kunder behöver bara tillhandahålla:

2D-ritningar / 3D-modeller / fysiska prover / produktmått

Vi kan sedan utföra bearbetningsutvärdering enligt faktiska produktkrav.

CNC-bearbetning uppfyller icke-standardiserade krav

För produkter som inte direkt kan tillfredsställas av standardprofilen 53,4×27,5 mm, kan anpassning uppnås genom efterföljande CNC-bearbetning.

Till exempel:

Gränssnittsöppningar + skärmfönster + monteringshål + gängade hål + värmeavledningsspår + spår + steg + logotyp

Alla kan bearbetas enligt kundens ritningar.

Produktvalsguide

Om din PCB-bredd är nära 53,4 mm

53,4 × 27,5 mm är ett idealiskt val — 53,4 mm-bredden ger mer utrymme för PCB-dirigering och mer sida vid sida-gränssnittslayout än den vanliga 52 mm-specifikationen.

Om din enhet innehåller medelhöga komponenter

Höjden på 27,5 mm kan rymma små transformatorer, elektrolytkondensatorer (20-25 mm), reläer och medelhöga komponenter, lämpliga för elektronisk utrustning som kräver ett visst inre vertikalt utrymme.

Om din enhet behöver bra värmeavledning

Aluminiumlegeringshöljet har utmärkt värmeledningsförmåga. I kombination med den 53,4 mm breda kroppsdesignen kan den effektivt hjälpa interna komponenter att avleda värme.

Om du behöver kompatibilitet med flera gränssnitt

Bredden på 53,4 mm stöder sida vid sida layout av flera gränssnitt som RJ45, flygkontakter, BNC och USB, lämplig för medelstor utrustning som kräver omfattande gränssnitt.

Om PCB-längderna skiljer sig

Profilen kan kapas efter produktlängd, och samma tvärsnittsspecifikation kan anpassas till produkter av olika längd.

Workshop Show

FAQ

1. Vilka produkter passar 53,4×27,5 mm aluminiumhölje för?

53,4×27,5 mm tillhör kategorin wide-body moderat-space aluminiumkapslingar, lämplig för kraftmoduler, industriella styrenheter, kommunikationsmoduler, mätinstrument, skärmboxar, signalförstärkare, fordons strömförsörjningskåp, videoservrar, trådlösa plattformar, etc. Bredden på 53,4 mm ger gott om höjd 27 och 27 PCB-layout. komponenter.

2. Är 53,4×27,5 mm längden på kapslingen?

Nr 53,4×27,5mm hänvisar till kapslingens tvärsnittsstorlek (bredd × höjd). Produktlängden kan skäras efter aktuell utrustning och PCB-längd.

3. Kan längden på 53,4×27,5 mm aluminiumhölje anpassas?

Ja. Längden på aluminiumextruderingshöljet kan skäras enligt produktkrav. Den specifika längden måste bekräftas i kombination med material, ytbehandling och produktstruktur.

4. Kan höjden på 27,5 mm rymma elektrolytiska kondensatorer?

Ja. Vanliga elektrolytiska kondensatorer är vanligtvis 20-25 mm höga, och den inre höjden på 27,5 mm rymmer dem fullt ut. Specifik bekräftelse krävs enligt dina komponentdimensioner.

5. Kan värmeavledningshål göras på aluminiumhöljet?

Ja. Boyuan Hardware kan bearbeta värmeavledningsöppningar, ventilationshål och andra värmeavledningsstrukturer enligt kundens ritningar för att hjälpa utrustning att avleda värme.

6. Kan gränssnitt som flygpluggar och BNC bearbetas?

CNC-bearbetning kan utföras på motsvarande gränssnittspositioner enligt kundens ritningar. Bredden på 53,4 mm kan rymma sida vid sida layout av flera gränssnitt. Huruvida den är särskilt lämplig för bearbetning måste bekräftas enligt gränssnittsdimensioner och kapslingsstruktur.

Varför välja Boyuan hårdvara?

Boyuan Hardware har fokuserat på aluminiumkapslingar och aluminiumchassiindustrin i över 20 år, med cirka 10 000 kvadratmeter fabriksyta, som tillhandahåller anpassad bearbetning av aluminiumkapslingar.

Från standard 53,4×27,5 mm aluminiumprofil till den CNC-bearbetade färdiga elektroniska kapslingen, kan vi bearbeta enligt kundens produktkrav.

Om du letar efter ett 53,4×27,5 mm styrmodulhus för strömförsörjning i aluminium är du välkommen att skicka dina PCB-mått, produktritningar eller 3D-modeller.

Vi kan bekräfta specifikationen, bearbetningsmetoden och anpassningsplanen enligt din produktstruktur.
