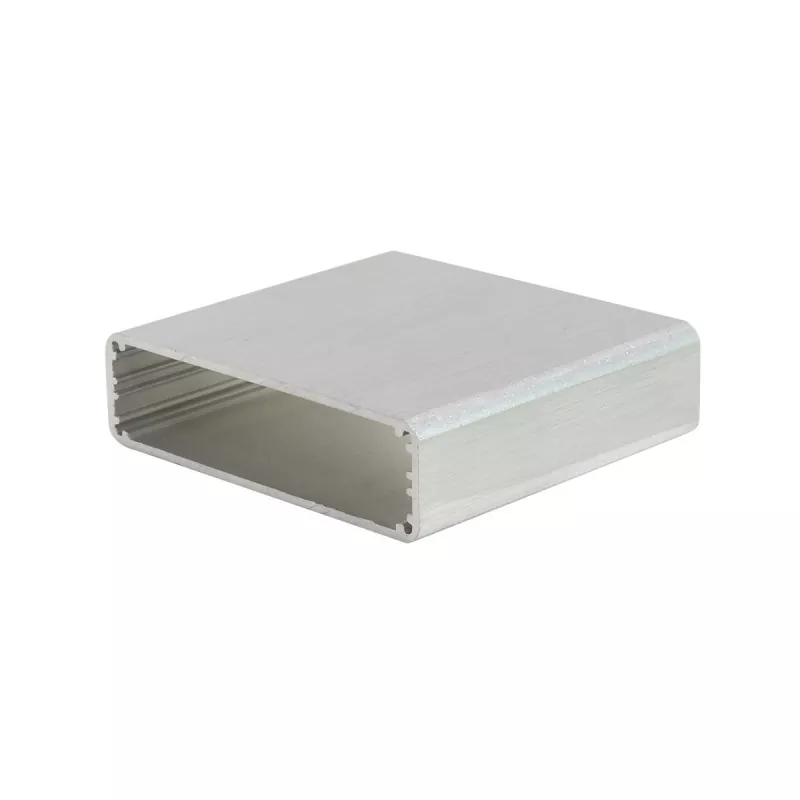

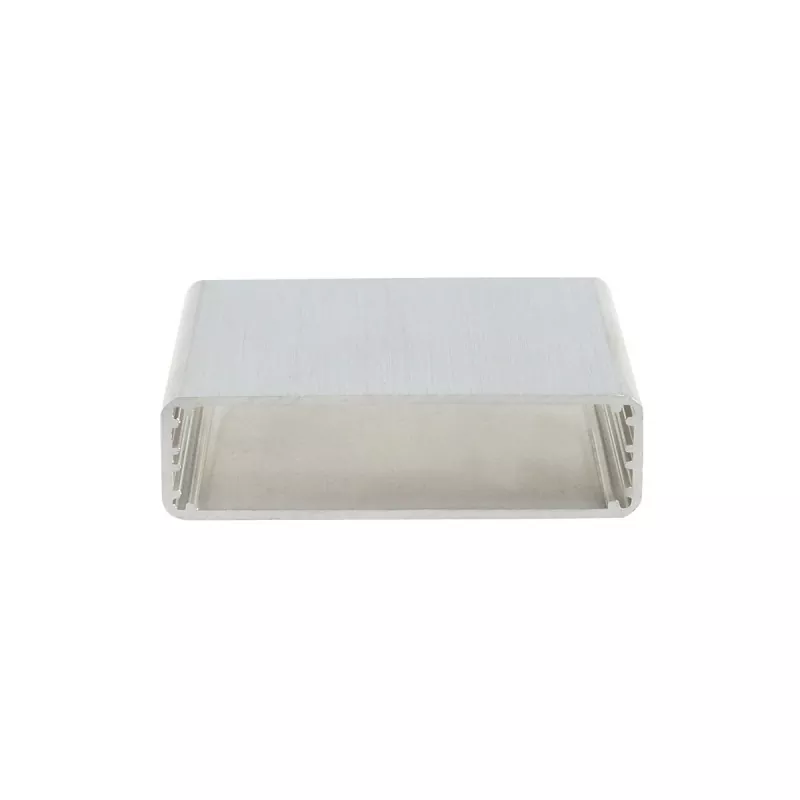

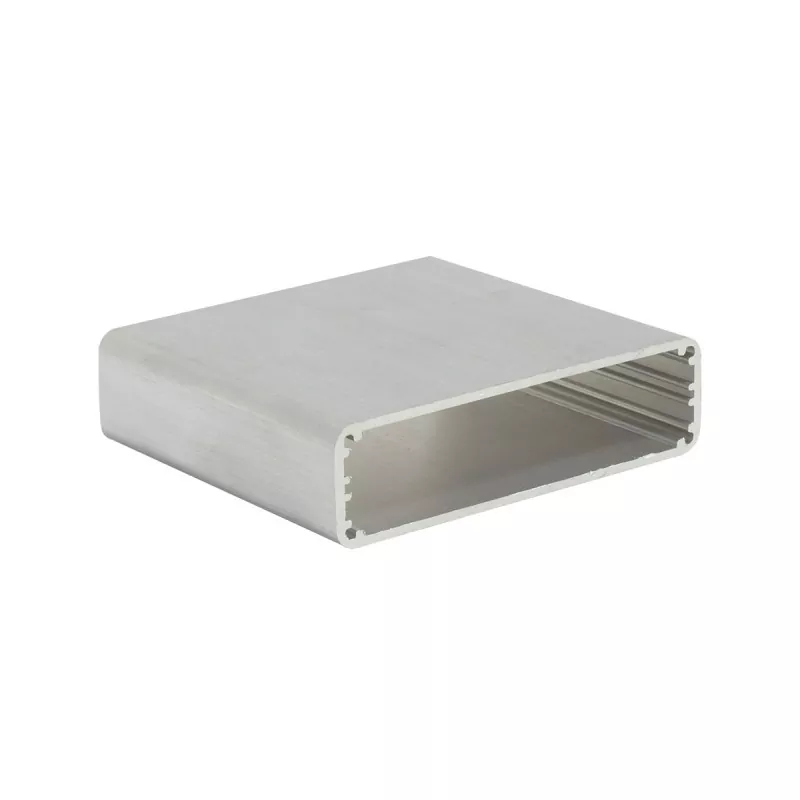

55×15 mm Ultra Slim Aluminium Elektronisk Hölje för Smart Devices

Interna kortplatser gör att kretskortet kan glida in och fixeras utan extra skruvar, och accepterar standardkort på 1,6 mm och SMD-komponenter. Jämfört med plasthöljen ger det 55×15 mm ultratunna elektroniska aluminiumhöljet för smarta enheter bättre strukturell styrka och en metallfinish, och stöder CNC-bearbetade gränssnitt, indikatorhål, knapphål och värmeavledningsstrukturer. Boyuan Hardware, med över 20 års erfarenhet och en ~10 000㎡ fabrik, tillhandahåller skärning, CNC, borrning, gängning, ytbehandling, lasergravering, silkscreen, inspektion och montering.

Produktfördelar

01 | 55×15 mm ultrabred och ultratunn design

Den 55 mm breda × 15 mm höga tvärsnittsstorleken ger en extremt tunn förpackningslösning för ultratunna smarta enheter.

Bredden på 55 mm är bredare än den vanliga 52 mm-specifikationen, rymmer större PCB-layouter och stöder fler sida vid sida-funktionsmoduler och gränssnittsdesign; den 15 mm ultratunna höjden är en av de tunnaste specifikationerna som för närvarande finns tillgängliga inom aluminiumkapslingsindustrin, vilket ger enheter en kortliknande ultratunn profil och avsevärt förbättrar produktkvalitetsuppfattningen och den tekniska dragningskraften. Tjockleken på 15 mm rymmer standard 1,6 mm tjocka kretskort och ytmonterade komponenter, vilket gör det till det bästa valet för LED-remskontroller och andra ultratunna enheter.

02 | Extrudering av aluminium

Kapslingens kropp är formad av profilextrudering av aluminiumlegering. Tvärsnittsstorleken på aluminiumextruderingskåpan är fast, medan längden kan skäras enligt faktiska produktkrav. Därför kan samma specifikationskapsling anpassas till PCB och elektroniska moduler av olika längd.

03 | Lämplig för PCB montering

Den elektroniska aluminiumhöljet kan utformas med motsvarande monteringsslitsar eller stödstrukturer enligt den interna strukturen, för installation av PCB och andra elektroniska komponenter. Interiören är standardutrustad med kortplatser för kretskort, och kretskort kan sättas in och fixeras direkt utan extra skruvar. 15 mm höjden är exakt designad för att rymma standard 1,6 mm tjocka PCB och ytmonterade komponenter.

04 | Stöd för CNC anpassad bearbetning

Standardprofilen är bara utgångspunkten. Boyuan Hardware kan utföra CNC-bearbetning på 55×15 mm aluminiumhölje enligt kundens ritningar, inklusive:

• Gränssnittsöppningar (USB, Type-C, DC-strömgränssnitt, kopplingsplintar, etc.)
• Indikeringsljushål
• Knapphål
• Monteringshål och positioneringshål
• Gängade hål och försänkningshål
• Värmeavledningsstrukturer
• Spår och steg
• Fasning
• Andra anpassade strukturer

05 | Längd Anpassningsbar till produkt

55×15 mm är kapslingens tvärsnittsspecifikation, och produktlängden kan skäras efter de faktiska utrustningsmåtten. Den specifika bearbetningsbara längden bekräftas enligt material, ytbehandling och produktkrav.

06 | Effektiv värmeavledningsprestanda

Aluminiumlegering har utmärkt värmeledningsförmåga. I kombination med den 55 mm breda designen och den stora värmeavledningsytan på själva aluminiumhöljet, kan det effektivt hjälpa interna kraftenheter att avleda värme och förlänga livslängden för LED-kontroller och annan utrustning.

07 | Metallhölje kombinerar struktur och utseende

Aluminiumlegering är lätt och har goda strukturella prestanda, samtidigt som den behåller en naturlig metallstruktur. Genom ytbehandlingar som borstning, sandblästring och anodisering kan olika utseendeeffekter erhållas, vilket ger ultratunna enheter en mer förfinad produktstruktur.

08 | Lämplig för inbyggd installation

Den ultratunna tjockleken på 15 mm gör aluminiumhöljet på 55×15 mm mycket lämpligt för inbäddad installation i trånga utrymmen - som inuti LED-remsor, inuti väggar, inuti möbler och inuti utrustning - utan att ta extra utrymme.

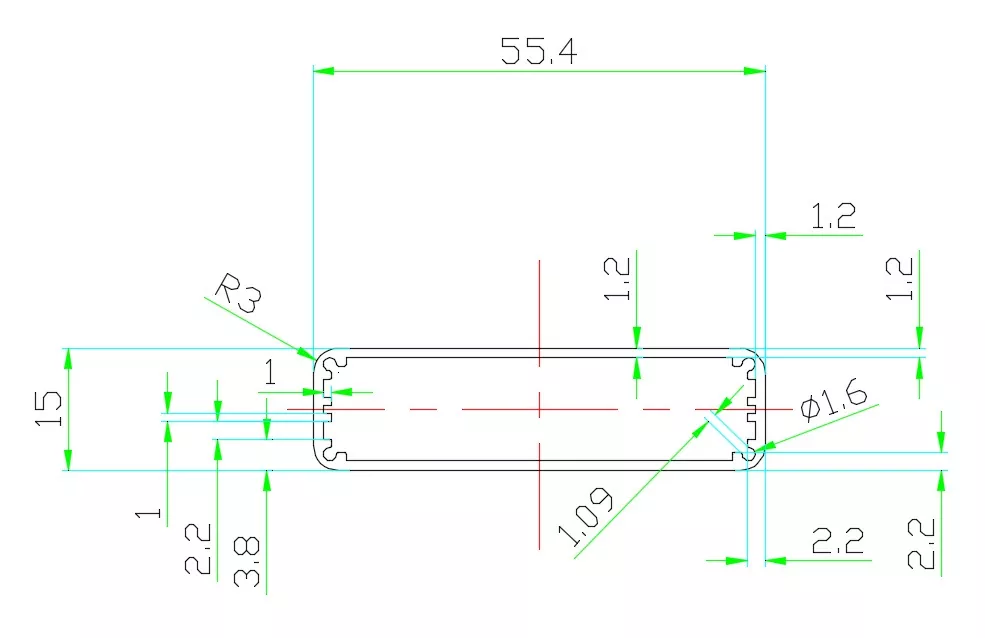

Tekniska specifikationer

Notera: Specifika materialkvaliteter, väggtjocklek, längdområden, dimensionstoleranser och ytbehandlingsfärger ska vara föremål för faktiska produktritningar och orderkrav.

Vilka produkter är 55 × 15 mm aluminiumhölje lämplig för?

55×15 mm tillhör kategorin ultrabred och ultratunna aluminiumkapslingar – 55 mm breda rymmer större PCB och fler sida vid sida-funktionsmoduler, och höjden på 15 mm ger en kortliknande ultratunn profil. Den 15 mm ultratunna höjden är kärnan i denna specifikation, vilket gör den till en av de tunnaste aluminiumhöljena i branschen, speciellt lämplig för ultratunna smarta enheter och LED-kontrollprodukter med extrema tjocklekskrav.

1. LED Strip-kontroller och dimmers

55×15mm är en idealisk förpackningslösning för LED-remskontroller:

• LED-remskontroller
• RGB/RGBW dimkontroller
• DMX512-avkodare
• SPI-signalförstärkare
• 0-10V/PWM dimmers
• Smarta belysningsstyrningsmoduler
• Enfärgade/färgade LED-kontroller
• Konstant spänning/konstant ström LED-drivmoduler

Varför är 55×15 mm lämplig för LED-remskontroller? LED-remskontroller behöver vanligtvis installeras sida vid sida med LED-kanalen eller bäddas in i listkanalen, där installationsutrymmet är extremt begränsat. Den 15 mm ultratunna höjden gör att kontrollern enkelt kan placeras inuti en standard LED-kanal (vanligen 12-16 mm i höjd) eller fästas på baksidan av remsan, utan att sticka ut från ytan. Bredden på 55 mm kan rymma ett bredare kretskort, som stöder sida-vid-sida-layout av flera utgångsgränssnitt (RGBW fyra kanaler). Aluminiumlegeringshöljet hjälper till att avleda värme från drivarchippet och MOS-transistorerna, vilket förlänger styrenhetens livslängd. Jämfört med 52×13 mm-specifikationen är 55×15 mm bredare och något högre, och rymmer lite högre komponenter med bredare tillämpbarhet.

2. Elektroniska prislappar och elektroniska etiketter

• Supermarket elektroniska prislappar
• Lager elektroniska etiketter
• Smarta hylletiketter
• ESL elektroniska hylletiketter
• Detaljhandelsdisplayetiketter

Varför är 55×15 mm lämplig för elektroniska prislappar? Elektroniska prislappar behöver fästas på hyllkanter, med extremt höga krav på tjocklek. Den ultratunna tjockleken på 15 mm gör att prislappen nästan inte tar upp något hyllutrymme, och bredden på 55 mm rymmer större elektroniska pappersskärmar (som 4,2 tum/5,8 tum etc.) och styrkretskort.

3. Trådlösa laddare

• Trådlösa stationära laddare
• Trådlösa laddningsmoduler för bil
• Inbyggda trådlösa laddningsplattor
• Trådlösa laddningspaneler för flera enheter

Bredden på 55 mm rymmer en standard trådlös laddningsspole (cirka 45-50 mm i diameter), och tjockleken på 15 mm möjliggör en ultratunn laddardesign.

4. Ultratunna sensormoduler

• Ultratunna fotoelektriska sensorer
• Infraröda människokroppsavkänningsmoduler
• Belysningsstyrka sensorer
• Temperatur- och luftfuktighetssensorer
• Avståndsmätningsmoduler för ultraljud
• PM2.5 detektionsmoduler

5. Bluetooth Beacons och positioneringsetiketter

• Bluetooth beacons
• Positioneringsetiketter inomhus
• Tillgångsspårningstaggar
• Anti-försvunna enheter

Den 15 mm ultratunna tjockleken gör att taggen enkelt kan fästas på väggar, hyllor och utrustningsytor.

6. Smarta uttag och smarta switchpaneler

• Smarta uttagskåpor
• WiFi smart switch-moduler
• Zigbee/Z-wave styrmoduler
• Kontrollpaneler för smarta hem

Bredden på 55 mm matchar standardpanelens dimensioner, och den 15 mm ultratunna tjockleken gör att panelen får en extremt tunn profil.

7. LED-displaykontrollkort

• Små LED-kontrollkort
• Visa mottagningskort
• Asynkrona styrkort

8. Ultratunna nätaggregat och adaptrar

• Ultratunna strömadaptrar
• LED-drivrutin strömförsörjning
• Snabbladdningsmodulhöljen
• DC-DC konverteringsmoduler

9. Smart Home Control Moduler

• Smarta gardinkontrollmoduler
• Smarta belysningsstyrningsmoduler
• Miljöövervakningsterminaler

Vad kan anpassas för 55 × 15 mm aluminiumhölje?

Ytbehandling

Anodisering

Anodisering är en av de vanligaste ytbehandlingsmetoderna för aluminiumkapslingar. Det kan ändra utseendet och ytegenskaperna på aluminiumytan och uppnå olika färgeffekter.

Sandblästring

Sandblästring kan bilda en enhetlig matt struktur på aluminiumytan, lämplig för industriell utrustning och smarta hem-kapslingar.

Borstning

Borstning kan bilda vanliga metallstrukturer, vilket gör att produkten bibehåller en tydlig aluminiumlegeringsmetallstruktur.

Lasergravyr

Följande kan bearbetas på ytan av 55×15 mm aluminiumhölje:

• Logotyp
• Produktmodell
• Identifiering av gränssnitt
• Produktnummer
• Text och mönster

Silkscreentryck

Lämplig för bearbetning av flerfärgade logotyper, text och funktionsidentifiering.

Professionell aluminiumkapsling anpassad bearbetning

Vi tillverkar inte bara standardkapslingar i aluminium utan kan även skräddarsy efter kundens produktstruktur.

Kunder behöver bara tillhandahålla:

2D-ritningar / 3D-modeller / fysiska prover / produktmått

Vi kan sedan utföra bearbetningsutvärdering enligt faktiska produktkrav.

CNC-bearbetning uppfyller icke-standardiserade krav

För produkter som inte direkt kan tillfredsställas av standardprofilen 55×15 mm, kan anpassning uppnås genom efterföljande CNC-bearbetning.

Till exempel:

Gränssnittsöppningar + indikatorljushål + knapphål + värmeavledningsöppningar + monteringshål + spår + steg + logotyp

Alla kan bearbetas enligt kundens ritningar.

Produktvalsguide

Om din enhet har extrema tjocklekskrav

15 mm är en av de tunnaste specifikationerna som för närvarande finns tillgängliga inom aluminiumkapslingsindustrin, lämplig för LED-remskontroller, elektroniska prislappar, trådlösa laddare och andra produkter med extremt höga krav på tjocklek.

Om din PCB-bredd är nära 55 mm

55×15 mm är ett idealiskt val — 55 mm-bredden ger gott om PCB-dirigeringsutrymme och funktionsmodullayout, och är 3 mm bredare än 52 mm-specifikationen och rymmer större PCB.

Om du behöver installera inuti en LED-kanal

Den 15 mm ultratunna höjden matchar standarddimensioner för LED-kanalen (vanligen 12-16 mm i höjd), vilket gör att kontrollern passar perfekt inuti LED-kanalen utan att sticka ut från ytan.

Om du behöver inbäddad installation

Den 15 mm ultratunna tjockleken är lämplig för installation i trånga utrymmen — inuti LED-kanaler, innerväggar, inuti möbler, inuti utrustning, etc. — utan att ta extra utrymme.

Om du behöver fästa på en hylla eller vägg

Den 15 mm ultratunna tjockleken gör att enheten enkelt kan fästas på hyllkanter och väggytor, tar inget utrymme och ser snygg och elegant ut.

Om PCB-längderna skiljer sig

Profilen kan kapas efter produktlängd, och samma tvärsnittsspecifikation kan anpassas till produkter av olika längd.

Workshop Show

FAQ

1. Vilka produkter passar 55×15 mm aluminiumkapslingen för?

55×15 mm tillhör kategorin ultrabred och ultratunna aluminiumkapslingar. Kärnapplikationer inkluderar LED-remskontroller, elektroniska prislappar, trådlösa laddare, Bluetooth-beacons, ultratunna sensorer, smarta uttag, smarta switchpaneler, displaykontrollkort etc. Den 15 mm ultratunna höjden är en av de tunnaste aluminiumhöljena i branschen, lämplig för ultratunna smarta enheter med extrema tjocklekskrav.

2. Är 55×15 mm längden på kapslingen?

Nr 55×15mm avser kapslingens tvärsnittsstorlek (bredd × höjd). Produktlängden kan skäras efter aktuell utrustning och PCB-längd.

3. Är 55×15mm lämplig för LED-remskontroller?

Mycket passande. Den ultratunna höjden på 15 mm kan enkelt passa in i vanliga LED-kanaler (vanligtvis 12-16 mm i höjd), och bredden på 55 mm kan rymma ett brett styrkort och flera utgångsgränssnitt. Aluminiumlegeringshöljet hjälper till att avleda värme från drivarchippet och MOS-transistorer, vilket gör det till den idealiska förpackningslösningen för LED-kontroller.

4. Kan längden på 55×15 mm aluminiumhölje anpassas?

Ja. Längden på aluminiumextruderingshöljet kan skäras enligt produktkrav. Den specifika längden måste bekräftas i kombination med material, ytbehandling och produktstruktur.

5. Kan höjden på 15 mm rymma ett PCB?

Ja. 15 mm höjden är exakt designad för att rymma standard 1,6 mm tjocka PCB och ytmonterade komponenter. Specifik bekräftelse krävs enligt din PCB-tjocklek och komponenthöjd.

6. Vad är skillnaden mellan 55 mm bredd och 52 mm?

55 mm är 3 mm bredare än den vanliga 52 mm-specifikationen, och rymmer större kretskort eller fler sida-vid-sida-gränssnittslayouter, speciellt lämplig för LED-kontroller som kräver bredare PCB eller flera utgångskanaler.

7. Kan ett Type-C-gränssnittshål göras på aluminiumhöljet?

Ja. Boyuan Hardware kan exakt bearbeta olika gränssnittsöppningar såsom Type-C, USB och DC-strömgränssnitt enligt kundens ritningar.

8. Kan en logotyp göras?

Ja. Logotypbearbetningsmetoder som lasergravering eller silkscreentryck kan väljas enligt produktkrav.

9. Kan olika färger väljas?

Ja. Den 55×15 mm ultratunna elektroniska aluminiumhöljet för smarta enheter kan uppnå olika utseendeeffekter genom processer som anodisering, och färgen kan godtyckligt anpassas efter kundens krav.

10. Kan prover tas först?

Provbearbetning kan utföras enligt projektkrav. Det rekommenderas att bekräfta provets dimensioner, hålpositioner, montering och yteffekt före massproduktion.
