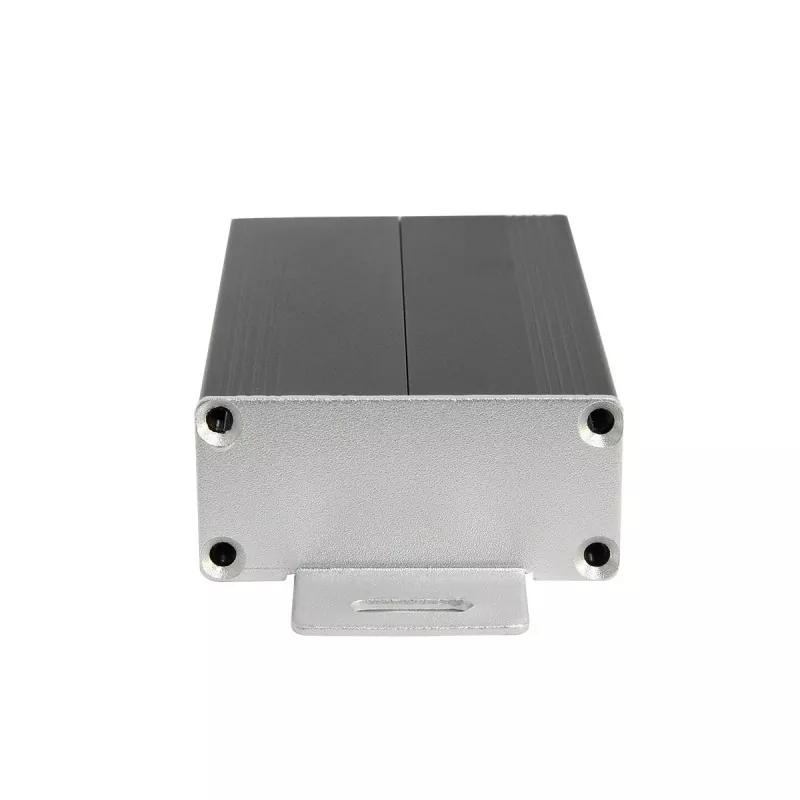

55×25 mm strömförsörjningshus i aluminium

Boyuan 55×25 mm strömförsörjningshölje i aluminium är ett brett, smalt elektroniskt enhetshölje tillverkat med en extruderingsstruktur av aluminiumlegering, med en extern tvärsektionsstorlek på 55 mm (bredd) × 25 mm (höjd), och längden kan anpassas godtyckligt enligt faktiska utrustningskrav.

Den elektroniska aluminiumhöljet kan utformas med motsvarande monteringsslitsar eller stödstrukturer enligt den interna strukturen, för installation av PCB och andra elektroniska komponenter. Det inre av höljet är utformat med standardkortplatser för kretskort, och PCB kan sättas in direkt och fixeras utan extra skruvar, vilket avsevärt förbättrar monteringseffektiviteten.

Jämfört med plastlådor har kapslingar av aluminiumlegering bättre strukturell styrka och en metallstruktur, och kan uppnå anpassade strukturer som gränssnitt, monteringshål, gängade hål och slitsar genom CNC-bearbetning.

Produktens kärnfördelar

01 | 55×25 mm bred och smal design

Den 55 mm breda × 25 mm höga tvärsnittsstorleken ger en idealisk förpackningslösning för elektronisk utrustning.

Bredden på 55 mm är bredare än den vanliga 52 mm-specifikationen, rymmer större PCB-layouter och stöder fler sida vid sida-funktionsmoduler och gränssnittsdesign, vilket uppfyller kraven på layout för flera kanaler för input/output; höjden på 25 mm bibehåller ett smalt enhetsutseende samtidigt som det ger gott om komponentmonteringsutrymme, rymmer små transformatorer, elektrolytkondensatorer (vanligtvis 20-22 mm höga), reläer och medelhöga komponenter, vilket stödjer integrationsbehoven hos relativt komplexa kretssystem.

02 | Extrudering av aluminium

Kapslingens kropp är formad av profilextrudering av aluminiumlegering. Tvärsnittsstorleken på aluminiumextruderingskåpan är fast, medan längden kan skäras enligt faktiska produktkrav. Därför kan samma specifikationskapsling anpassas till PCB och elektroniska moduler av olika längd. Denna struktur är särskilt lämplig för elektroniska produkter som kräver serieutveckling.

03 | Lämplig för PCB montering

Den elektroniska aluminiumhöljet kan utformas med motsvarande monteringsslitsar eller stödstrukturer enligt den interna strukturen, för installation av PCB och andra elektroniska komponenter. Interiören är standardutrustad med kortplatser för kretskort, och kretskort kan sättas in och fixeras direkt utan extra skruvar.

04 | Stöd för CNC anpassad bearbetning

Standardprofilen är bara utgångspunkten. Boyuan Hardware kan utföra CNC-bearbetning på 55×25 mm aluminiumkapsling enligt kundens ritningar, inklusive:

• Gränssnittsöppningar (USB, RJ45, flygkontakter, BNC-gränssnitt, strömgränssnitt, SMA-antenngränssnitt, etc.)
• Skruvhål och positioneringshål
• Gängade hål och försänkningshål
• Värmeavledningsöppningar och ventilationshål
• Skärmfönsteröppningar
• Knapphål och brytarhål
• Monteringshål och väggmonteringshål
• Spår och steg
• Fasning
• Andra anpassade strukturer

05 | Längd Anpassningsbar till produkt

55×25 mm är kapslingens tvärsnittsspecifikation, och produktlängden kan skäras enligt de faktiska utrustningsmåtten. Den specifika bearbetningsbara längden bekräftas enligt material, ytbehandling och produktkrav.

06 | Effektiv värmeavledningsprestanda

Aluminiumlegering har utmärkt värmeledningsförmåga. I kombination med den 55 mm breda designen kan den effektivt hjälpa interna komponenter att avleda värme och förlänga utrustningens livslängd.

07 | Metallhölje kombinerar struktur och utseende

Aluminiumlegering är lätt och har goda strukturella prestanda, samtidigt som den behåller en naturlig metallstruktur. Genom ytbehandlingar som borstning, sandblästring och anodisering kan olika utseendeeffekter erhållas, vilket ger elektronisk utrustning ett mer professionellt produktutseende.

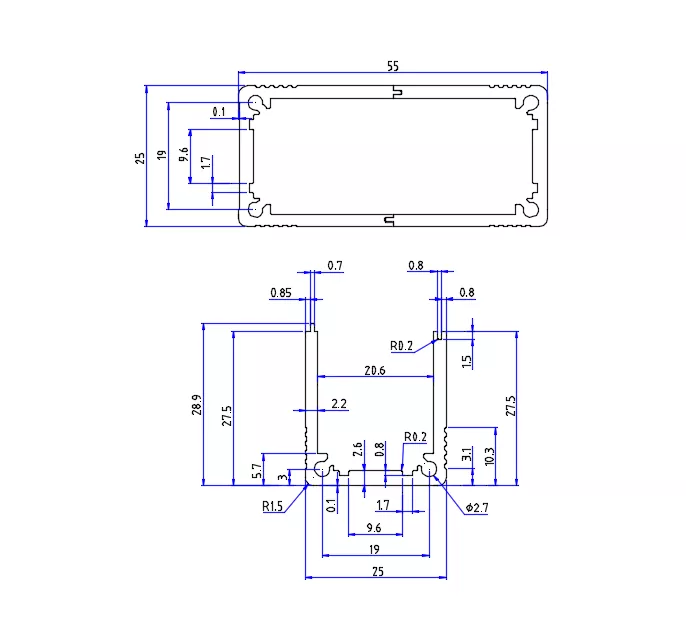

Tekniska specifikationer

Notera: Specifika materialkvaliteter, väggtjocklek, längdområden, dimensionstoleranser och ytbehandlingsfärger ska vara föremål för faktiska produktritningar och orderkrav.

Vilka produkter är 55 × 25 mm aluminiumhölje lämplig för?

55×25 mm strömförsörjningshölje i aluminium tillhör kategorin smala aluminiumhöljen med bred kropp — 55 mm bredden rymmer större kretskort och fler funktionsmoduler sida vid sida; höjden på 25 mm bibehåller ett smalt utseende samtidigt som det ger större internt utrymme än slimmade specifikationer. Denna specifikation används ofta inom strömförsörjning, instrument, mätare, elektronik, kommunikation, automation, sensorer, smartkort, industriell styrning, precisionsmaskiner och andra industrier.

1. Strömmoduler

Den breda kroppsdesignen på 55×25 mm är mycket lämplig för olika kraftprodukter:

• Byte av strömförsörjningsmoduler
• Strömadaptrar
• Kåpor för strömförsörjning för fordon
• Inverterkapslingar
• Likriktarhus i aluminium
• DC-DC-omvandlarmoduler
• Laddare moduler
• Kommunikationsströmförsörjning
• AC/DC nätaggregat, reglerade nätaggregat

Varför är 55×25 mm lämplig för kraftmoduler? Kraftmoduler behöver vanligtvis rymma komponenter som elektrolytkondensatorer (vanligtvis 20-22 mm i höjd), små transformatorer och kylflänsar. 25 mm höjd ger gott om monteringsutrymme. Bredden på 55 mm är bredare än den vanliga 52 mm-specifikationen och rymmer bredare PCB-layouter och stöder flerkanaliga in-/utgångsgränssnitt. Aluminiumlegeringsmaterialet hjälper också kraftenheter att avleda värme effektivt.

2. Kommunikationsmoduler och trådlös utrustning

Den breda kroppsdesignen på 55×25 mm är mycket lämplig för olika kommunikationsprodukter:

• Kommunikationsmoduler
• Trådlösa plattformar
• GPS/GPRS-kapslingar
• Signalkonverteringsmoduler
• Signalförstärkarkapslingar
• Trådlösa plattformsterminaler
• Dataöverföringsmoduler
• Videoservrar
• Routrar, trådlösa mottagare
• RF-modulkapslingar

Varför är 55×25mm lämplig för kommunikationsmoduler? Kommunikationsmoduler behöver vanligtvis en bredare PCB-layout för att rymma RF-kretsar, antenngränssnitt (SMA), strömgränssnitt, datagränssnitt och andra funktionella moduler. Bredden på 55 mm är bredare än den vanliga 52 mm-specifikationen, och rymmer fler antenngränssnitt och kommunikationsgränssnitt placerade sida vid sida.

3. Mätinstrument och testutrustning

• Instrument- och mätarkapslingar
• Datainsamlingsinstrument
• Signalgeneratorkapslingar
• Effektanalysatorer
• Testutrustning
• Precisionsmätinstrument
• Oscilloskopmoduler

4. Industriella styr- och automationsmoduler

• Industriella kontroller
• Programmerbar logisk styrenhet (PLC) moduler
• Rörelsekontrollmoduler
• Motordrivningsmoduler
• I/O expansionsmoduler
• Automationsstyrningsutrustning
• Industriella styrchassistödjande moduler

5. Avskärmningsboxar och anti-interferensapplikationer

55 × 25 mm aluminiumhölje kan fungera som en bra elektromagnetisk skärmningslösning:

• Elektroniska skärmboxar
• Anti-interferensenhets höljen
• Högfrekvent modulskärmning
• Precisionskretsskyddslådor

Aluminiumlegeringsmaterialet i sig har god elektromagnetisk skärmningsprestanda, vilket effektivt förhindrar elektromagnetisk störning.

6. Sensorer och smarta enheter

• Sensormoduler
• Datainsamlingsterminaler
• Smartkortsenheter
• IoT-terminaler

7. Medicinsk utrustning och testutrustning

• Kapslingar för medicinsk utrustning
• Testa moduler
• Övervakningsutrustningsmoduler
• Bärbara medicinska instrument

8. Högtalare och ljudutrustning

• Utrustning för högtalarsystem
• Förstärkarkretsar
• Ljudutrustning

Vad kan anpassas?

Ytbehandling

Anodisering

Anodisering är en av de vanligaste ytbehandlingsmetoderna för aluminiumkapslingar. Det kan ändra utseendet och ytegenskaperna på aluminiumytan och uppnå olika färgeffekter.

Sandblästring

Sandblästring kan bilda en enhetlig matt struktur på aluminiumytan, lämplig för industriell elektronisk utrustning och instrumenthöljen.

Borstning

Borstning kan bilda vanliga metallstrukturer, vilket gör att produkten bibehåller en tydlig aluminiumlegeringsmetallstruktur.

Lasergravyr

Följande kan bearbetas på ytan av 55×25 mm aluminiumhölje:

• Logotyp
• Produktmodell
• Identifiering av gränssnitt
• Produktnummer
• Text och mönster

Silkscreentryck

Lämplig för bearbetning av flerfärgade logotyper, text och funktionsidentifiering.

Professionell aluminiumkapsling anpassad bearbetning

Vi tillverkar inte bara standardkapslingar i aluminium utan kan även skräddarsy efter kundens produktstruktur.

Kunder behöver bara tillhandahålla:

2D-ritningar / 3D-modeller / fysiska prover / produktmått

Vi kan sedan utföra bearbetningsutvärdering enligt faktiska produktkrav.

CNC-bearbetning uppfyller icke-standardiserade krav

För produkter som inte direkt kan tillfredsställas av standardprofilen 55×25 mm, kan anpassning uppnås genom efterföljande CNC-bearbetning.

Till exempel:

Gränssnittsöppningar + skärmfönster + monteringshål + gängade hål + värmeavledningsspår + spår + steg + logotyp

Alla kan bearbetas enligt kundens ritningar.

Produktvalsguide

Om din PCB-bredd är nära 55 mm

55×25 mm är ett idealiskt val — 55 mm bredden ger mer utrymme för PCB-routing och mer sida vid sida-gränssnittslayout och är 3 mm bredare än den vanliga 52 mm-specifikationen.

Om din enhet innehåller medelhöga komponenter

Höjden på 25 mm kan rymma små transformatorer, elektrolytkondensatorer (20-22 mm), reläer och medelhöga komponenter, lämpliga för elektronisk utrustning som kräver ett visst inre vertikalt utrymme.

Om din enhet behöver ett smalt utseende

25 mm höjden bibehåller ett smalt utseende samtidigt som det ger större internt utrymme än 15-22 mm specifikationerna, balanserar estetik och funktionell helhet.

Om du behöver kompatibilitet med flera gränssnitt

Bredden på 55 mm stöder sida vid sida layout av flera gränssnitt såsom RJ45, flygkontakter, BNC, USB och SMA antenngränssnitt, lämpliga för kommunikations- och mätutrustning som kräver omfattande gränssnitt.

Om din enhet behöver bra värmeavledning

Aluminiumlegeringshöljet har utmärkt värmeledningsförmåga. I kombination med den 55 mm breda kroppsdesignen kan den effektivt hjälpa interna komponenter att avleda värme.

Om PCB-längderna skiljer sig

Profilen kan kapas efter produktlängd, och samma tvärsnittsspecifikation kan anpassas till produkter av olika längd.

Workshop Show

FAQ

1. Vilka produkter passar 55×25 mm aluminiumkapslingen för?

55×25 mm tillhör kategorin smala aluminiumkapslingar med bred kropp, lämplig för strömmoduler, kommunikationsmoduler, trådlösa plattformar, instrument och mätare, datainsamlingsutrustning, industriella kontroller, skärmboxar, signalförstärkare, strömförsörjningskåpor för fordon, videoservrar, etc. Bredden på 55 mm ger gott om PCB-layoututrymme och har en 25 mm höjd med en 25 mm höjd. utseende.

2. Är 55×25 mm längden på kapslingen?

Nr 55×25mm hänvisar till kapslingens tvärsnittsstorlek (bredd × höjd). Längden på 55 × 25 mm strömförsörjningshöljet i aluminium kan skäras efter faktisk utrustning och PCB-längd.

3. Kan längden på 55×25 mm aluminiumhölje anpassas?

Ja. Längden på aluminiumextruderingshöljet kan skäras enligt produktkrav. Den specifika längden måste bekräftas i kombination med material, ytbehandling och produktstruktur.

4. Kan höjden på 25 mm rymma elektrolytiska kondensatorer?

Ja. Vanliga elektrolytiska kondensatorer är vanligtvis 20-22 mm höga, och den inre höjden på 25 mm rymmer dem fullt ut. Specifik bekräftelse krävs enligt dina komponentdimensioner.

5. Vad är skillnaden mellan 55 mm bredd och 52 mm?

55 mm är 3 mm bredare än den vanliga 52 mm-specifikationen, och rymmer större kretskort eller fler sida-vid-sida gränssnittslayouter, speciellt lämplig för utrustning som kräver bredare kretskort eller flerkanaliga in-/utgångsgränssnitt.

6. Kan värmeavledningshål göras på aluminiumhöljet?

Ja. Boyuan Hardware kan bearbeta värmeavledningsöppningar, ventilationshål och andra värmeavledningsstrukturer enligt kundens ritningar för att hjälpa utrustning att avleda värme.

7. Kan SMA-antenngränssnitt bearbetas?

CNC-bearbetning kan utföras på motsvarande gränssnittspositioner enligt kundens ritningar. Bredden på 55 mm kan rymma sida vid sida layout av flera gränssnitt. Huruvida den är särskilt lämplig för bearbetning måste bekräftas enligt gränssnittsdimensioner och kapslingsstruktur.

8. Kan en PCB installeras?

Ja. 55×25 mm aluminiumhölje är standardutrustat med kortplatser för interna kretskort, och kretskort kan sättas in direkt och fixeras utan extra skruvar. Motsvarande monteringskonstruktioner kan också utformas enligt PCB-dimensioner och monteringssätt.

9. Kan ändplattor anpassas?

Ja. Ändplåtarnas dimensioner, hålpositioner och struktur kan bearbetas enligt produktkrav.

10. Kan en logotyp göras?

Ja. Logotypbearbetningsmetoder som lasergravering eller silkscreentryck kan väljas enligt produktkrav.

11. Kan olika färger väljas?

Ja. Aluminiumhöljet kan uppnå olika utseendeeffekter genom processer som anodisering, och färgen kan godtyckligt anpassas efter kundens krav.

12. Vad händer om 55×25mm inte är lämpligt för min PCB?

Du kan skicka oss PCB-dimensioner, produktstruktur eller 3D-modell. Boyuan Hardware kan hjälpa till att bekräfta om 55×25mm-specifikationen är lämplig enligt faktiska dimensioner, och kan även välja andra aluminiumprofilspecifikationer eller utföra skräddarsydd bearbetning.
