60×20 mm GPS-spårning och kommunikation Aluminiumhölje

Jämfört med plasthöljen ger aluminiumkroppen bättre strukturell styrka och en metallfinish, och stöder CNC-bearbetade gränssnitt, monteringshål, gängade hål, SMA-antennhål och värmeavledningsöppningar. Boyuan Hardware, med över 20 års erfarenhet och en ~10 000㎡ fabrik, tillhandahåller skärning, CNC, borrning, gängning, ytbehandling, lasergravering, silkscreen, inspektion och montering.

Kärnfördelar

01 | 60×20 mm bred och smal design

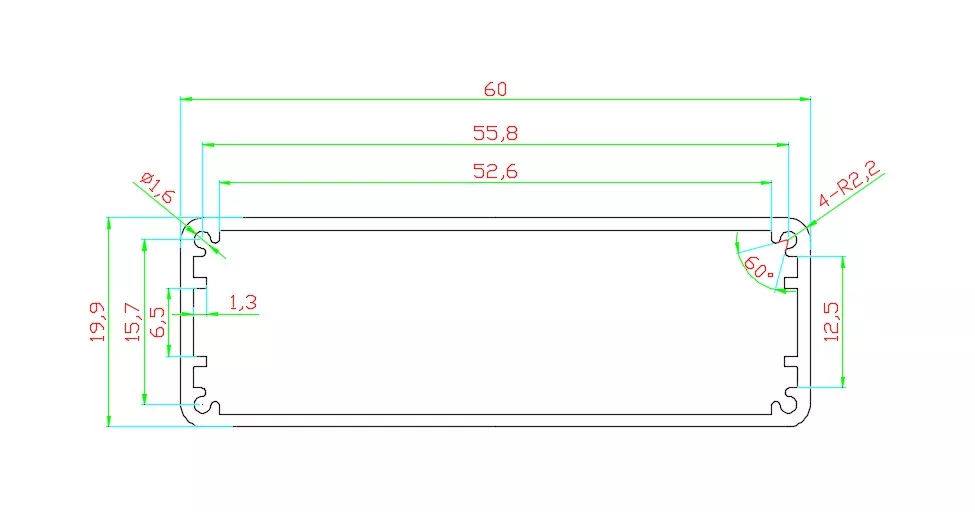

Den 60 mm breda × 20 mm höga tvärsnittsstorleken ger gott om förpackningsutrymme för elektronisk utrustning.

60 mm-bredden är bredare än de vanliga 52-58 mm-specifikationerna, rymmer större PCB-layouter och stöder fler sida-vid-sida-funktionsmoduler och gränssnittsdesign, vilket uppfyller kraven på layout för flera kanaler för input/output; höjden på 20 mm bibehåller ett smalt enhetsutseende samtidigt som det ger gott om komponentmonteringsutrymme, rymmer elektrolytiska kondensatorer (vanligtvis 16-18 mm höga), små transformatorer, reläer och medelhöga komponenter, vilket stödjer integrationsbehoven hos relativt komplexa kretssystem.

02 | Extrudering av aluminium

Kapslingens kropp är formad av profilextrudering av aluminiumlegering. Tvärsnittsstorleken på aluminiumextruderingskåpan är fast, medan längden kan skäras enligt faktiska produktkrav. Därför kan samma specifikationskapsling anpassas till PCB och elektroniska moduler av olika längd. Denna struktur är särskilt lämplig för elektroniska produkter som kräver serieutveckling.

03 | Lämplig för PCB montering

Den elektroniska aluminiumhöljet kan utformas med motsvarande monteringsslitsar eller stödstrukturer enligt den interna strukturen, för installation av PCB och andra elektroniska komponenter. Interiören är standardutrustad med kortplatser för kretskort, och kretskort kan sättas in och fixeras direkt utan extra skruvar.

04 | Stöd för CNC anpassad bearbetning

Standardprofilen är bara utgångspunkten. Boyuan Hardware kan utföra CNC-bearbetning på 60×20 mm aluminiumkapsling enligt kundens ritningar, inklusive:

• Gränssnittsöppningar (USB, RJ45, flygkontakter, BNC-gränssnitt, strömgränssnitt, SMA-antenngränssnitt, etc.)
• Skruvhål och positioneringshål
• Gängade hål och försänkningshål
• Värmeavledningsöppningar och ventilationshål
• Skärmfönsteröppningar
• Knapphål och brytarhål
• Monteringshål och väggmonteringshål
• Spår och steg
• Fasning
• Andra anpassade strukturer

05 | Längd Anpassningsbar till produkt

60×20 mm är kapslingens tvärsnittsspecifikation, och produktlängden kan skäras efter de faktiska utrustningsmåtten. Den specifika bearbetningsbara längden bekräftas enligt material, ytbehandling och produktkrav.

06 | Effektiv värmeavledningsprestanda

Aluminiumlegering har utmärkt värmeledningsförmåga. I kombination med den 60 mm breda designen kan den effektivt hjälpa interna komponenter att avleda värme och förlänga utrustningens livslängd.

07 | Metallhölje kombinerar struktur och utseende

Aluminiumlegering är lätt och har goda strukturella prestanda, samtidigt som den behåller en naturlig metallstruktur. Genom ytbehandlingar som borstning, sandblästring och anodisering kan olika utseendeeffekter erhållas, vilket ger elektronisk utrustning ett mer professionellt produktutseende.

Tekniska specifikationer

Notera: Specifika materialkvaliteter, väggtjocklek, längdområden, dimensionstoleranser och ytbehandlingsfärger ska vara föremål för faktiska produktritningar och orderkrav.

Vilka produkter är 60×20 mm aluminiumhölje lämplig för?

60×20 mm GPS-spårning och kommunikation Aluminiumhölje tillhör kategorin smala aluminiumhöljen med bred kropp — 60 mm bredden rymmer större PCB och fler sida-vid-sida funktionsmoduler; höjden på 20 mm bibehåller ett smalt utseende samtidigt som det ger gott om internt utrymme. Denna specifikation används ofta inom GPS-positionering, bilelektronik, kommunikation, instrument och mätare, industriell styrning, kraftelektronik och andra industrier.

1. GPS/GPRS-moduler och positioneringsspårningsutrustning

60×20mm är en idealisk förpackningslösning för GPS/GPRS-moduler och positionsspårningsutrustning:

• GPS/GPRS-modulhöljen
• GPS-spårare/fordonsterminaler för fordon
• Anordningar för positionering och spårning av tillgångar
• Motorspårare för fordon
• Utomhuspositioneringsmoduler
• IoT-positioneringsterminaler

Varför är 60×20 mm lämplig för GPS-spårare? GPS-spårningsenheter behöver en bredare PCB-layout för att rymma GPS-moduler, kommunikationsmoduler, antenner och batterier. Bredden på 60 mm ger gott om monteringsutrymme och tjockleken på 20 mm är lämplig för att gömma sig inuti fordon eller utrustning. Produkter som GPS-fordonsterminaler och GPS-positionering för bilar har höga krav på värmeavledning och höljes yta, vilket höljet i aluminiumlegering exakt uppfyller.

2. Kommunikationsmoduler och trådlös utrustning

• Kommunikationsmoduler
• Trådlösa plattformar
• Signalkonverteringsmoduler
• Signalförstärkarkapslingar
• Trådlösa plattformsterminaler
• Dataöverföringsmoduler
• Videoservrar
• Routrar, trådlösa mottagare
• Optiska transceiverhöljen

Bredden på 60 mm är bredare än vanliga specifikationer, och rymmer fler antenngränssnitt och kommunikationsgränssnitt placerade sida vid sida.

3. Instrument, mätare och mätutrustning

• Instrument- och mätarkapslingar
• Datainsamlingsinstrument
• Signalgeneratorkapslingar
• Testutrustning
• Precisionsmätinstrument

Aluminiumhöljet ger ett bra skydd för instrument och mätare, minskar påverkan av onödiga yttre miljöfaktorer och förlänger därmed deras livslängd.

4. Avskärmningsboxar och anti-interferensapplikationer

60 × 20 mm aluminiumhölje kan fungera som en bra elektromagnetisk skärmningslösning:

• Elektroniska skärmboxar
• Anti-interferensenhets höljen
• Högfrekvent modulskärmning
• Precisionskretsskyddslådor

Aluminiumlegeringsmaterialet i sig har god elektromagnetisk skärmningsprestanda, vilket effektivt förhindrar elektromagnetisk störning.

5. Strömmoduler

• Kåpor för strömförsörjning för fordon
• Inverterkapslingar
• Likriktarhus i aluminium
• DC-DC-omvandlarmoduler
• Byte av strömförsörjningsmoduler

6. Industriella styr- och automationsmoduler

• Industriella kontroller
• Programmerbar logisk styrenhet (PLC) moduler
• Rörelsekontrollmoduler
• I/O expansionsmoduler
• Automationsstyrningsutrustning

7. Medicinsk utrustning

• Kapslingar för medicinsk utrustning
• Testa moduler
• Övervakningsutrustningsmoduler
• Bärbara medicinska instrument

8. Högtalare och ljudutrustning

• Utrustning för högtalarsystem
• Förstärkarkretsar
• Ljudutrustning

Vad kan anpassas för 60 × 20 mm aluminiumhölje?

Produktvalsguide

Om din PCB-bredd är nära 60 mm

60×20 mm är ett idealiskt val — 60 mm-bredden ger mer utrymme för PCB-routing och mer sida vid sida-gränssnittslayout, och är bredare än de vanliga 52-58 mm-specifikationerna.

Om din enhet är en GPS/GPRS-modul eller positioneringsspårare

60×20mm är en klassisk storleksspecifikation för GPS-fordonsterminaler och positionsspårningsutrustning. Bredden på 60 mm rymmer GPS-moduler, kommunikationsmoduler och batterier, och tjockleken på 20 mm är lämplig för dold installation i fordon.

Om din enhet innehåller medelhöga komponenter

Höjden på 20 mm kan rymma elektrolytkondensatorer (16-18 mm), små transformatorer, reläer och medelhöga komponenter, lämpliga för elektronisk utrustning som kräver ett visst inre vertikalt utrymme.

Om din enhet behöver ett smalt utseende

Den 20 mm höjden bibehåller ett smalt utseende samtidigt som det ger gott om inre utrymme, balanserar estetik och funktionell helhet.

Om du behöver kompatibilitet med flera gränssnitt

Bredden på 60 mm stöder sida vid sida layout av flera gränssnitt såsom RJ45, flygkontakter, BNC, USB och SMA antenngränssnitt, lämpliga för kommunikations- och mätutrustning som kräver omfattande gränssnitt.

Om din enhet behöver bra värmeavledning

Aluminiumlegeringshöljet har utmärkt värmeledningsförmåga. I kombination med 60 mm bred kroppsdesign kan den effektivt hjälpa interna komponenter att avleda värme.

Om PCB-längderna skiljer sig

Profilen kan kapas efter produktlängd, och samma tvärsnittsspecifikation kan anpassas till produkter av olika längd.

Workshop Show

FAQ

1. Vilka produkter passar 60×20 mm aluminiumkapslingen för?

60×20 mm tillhör kategorin smala aluminiumhöljen med bred kropp. Kärntillämpningar inkluderar GPS/GPRS-moduler, fordonsterminaler, positionsspårningsenheter, kommunikationsmoduler, signalförstärkare, instrument och mätare, skärmningsboxar, videoservrar, trådlösa plattformar, inverterkapslingar, etc. Bredden på 60 mm ger gott om kretskortslayoututrymme, och höjden på 20 mm rymmer en medelhög utseende samtidigt som komponenterna bibehålls.

2. Är 60×20 mm längden på kapslingen?

Nr 60×20mm avser kapslingens tvärsnittsstorlek (bredd × höjd). Produktlängden kan skäras efter aktuell utrustning och PCB-längd.

3. Kan längden på 60×20 mm aluminiumhölje anpassas?

Ja. Längden på aluminiumextruderingshöljet kan skäras enligt produktkrav. Den specifika längden måste bekräftas i kombination med material, ytbehandling och produktstruktur.

4. Kan höjden på 20 mm rymma elektrolytkondensatorer?

Ja. Vanliga elektrolytiska kondensatorer är vanligtvis 16-18 mm höga, och den inre höjden på 20 mm rymmer dem fullt ut. Specifik bekräftelse krävs enligt dina komponentdimensioner.

5. Vad är skillnaden mellan 60 mm bredd och 52-58 mm?

60 mm är bredare än de vanliga 52-58 mm specifikationerna, och rymmer större PCB eller fler sida vid sida gränssnittslayouter, speciellt lämplig för utrustning som kräver bredare PCB eller flerkanaliga in-/utgångsgränssnitt, såsom GPS-moduler och kommunikationsmoduler.

6. Är 60×20 mm lämplig för GPS-fordonsterminaler?

Mycket passande. GPS-fordonsterminaler behöver en bredare PCB-layout för att rymma positioneringsmoduler och kommunikationsmoduler. Bredden på 60 mm ger gott om utrymme, tjockleken på 20 mm är lämplig för dold installation i fordon, och aluminiumhöljet uppfyller kraven på värmeavledning.

7. Kan värmeavledningshål göras på aluminiumhöljet?

Ja. Boyuan Hardware kan bearbeta värmeavledningsöppningar, ventilationshål och andra värmeavledningsstrukturer enligt kundens ritningar för att hjälpa utrustning att avleda värme.

8. Kan SMA-antenngränssnitt bearbetas?

CNC-bearbetning kan utföras på motsvarande gränssnittspositioner enligt kundens ritningar. Bredden på 60 mm kan rymma sida vid sida layout av flera gränssnitt. Huruvida den är särskilt lämplig för bearbetning måste bekräftas enligt gränssnittsdimensioner och kapslingsstruktur.

9. Kan en PCB installeras?

Ja. 60×20 mm GPS-spårnings- och kommunikationshus i aluminium är standardutrustat med kortplatser för interna kretskort, och kretskort kan sättas in direkt och fixeras utan extra skruvar. Motsvarande monteringskonstruktioner kan också utformas enligt PCB-dimensioner och monteringssätt.

10. Kan ändplattor anpassas?

Ja. Ändplåtarnas dimensioner, hålpositioner och struktur kan bearbetas enligt produktkrav.
