34,9 mm strängpressat chassi i låg profil i aluminium för elektroniska enheter

34,9 mm strängpressat chassi i låg profil av aluminium för elektroniska enheter har en aluminiumprofilstruktur. Chassihöjden är fixerad till 34,9 mm, och längden och bredden kan anpassas efter PCB-dimensioner, inre komponentlayout och utrustningsinstallationskrav.

Chassiinteriören har PCB-kortplatser och monteringsspår, som kan användas för PCB-positionering, intern modulmontering och strukturell fixering. Själva aluminiumprofilen har en viss värmeavledningsförmåga och ger värmeavledningsutrymme i kombination med produktstrukturen.

Jämfört med ett ultratunt chassi på lägre höjd, håller höjden på 34,9 mm en låg profil samtidigt som den ger mer gott om monteringsutrymme för PCB, gränssnitt och interna elektroniska komponenter, lämpligt för elektronisk utrustning som behöver en balans mellan kompakta mått och internt monteringsutrymme.

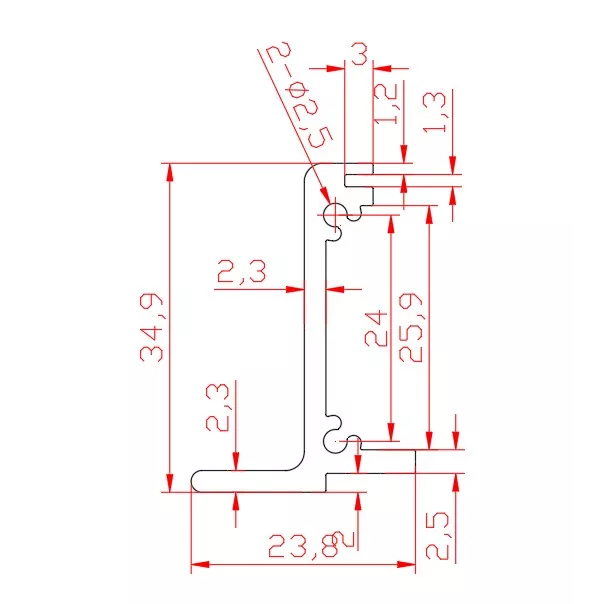

Produktstruktur

Designfördelar

1. 34,9 mm fast höjd, lämplig för elektroniska enheter med låg profil

34,9 mm är en relativt låg chassihöjd, vilket kan minska det totala utrymmet som upptas av utrustningen.

Jämfört med elektroniska chassier av vanlig höjd är denna lågprofilstruktur mer lämplig för applikationer med krav på enhetstjocklek, monteringshöjd eller total volym.

2. Längd och bredd kan anpassas till utrustningskrav

Produkthöjden är fixerad till 34,9 mm, men längden och bredden är inte fasta mått.

Lämplig längd och bredd kan bestämmas enligt:

• PCB dimensioner
• Komponentlayout
• Antal gränssnitt
• Intern monteringsposition
• Övergripande utrustningsmått
• Monteringsutrymme

Därför kan samma 34,9 mm profilstruktur användas för elektroniska enheter av olika storlekar.

3. Inbyggda kortplatser för kretskort för bekväm montering av kretskort

Chassit interiör är försedd med en kortplatsstruktur, som kan användas för PCB-positionering och montering.

Jämfört med att enbart förlita sig på skruvstolpar för att fixera kretskortet, tillåter kortplatsstrukturen kretskortet att placeras längs chassits inre struktur, vilket också hjälper till att hålla den interna layouten snygg.

4. Interna monteringsspår underlättar modulär layout

De interna monteringsspåren kan användas för att montera olika interna strukturella delar, såsom:

• PCB
• Monteringsfästen
• Elektroniska moduler
• Fixering av komponenter

För utrustning som behöver lägga ut flera komponenter inom begränsad höjd, kan monteringsspåren ge en mer flexibel intern strukturell design.

5. Aluminiumprofilstruktur balanserar strukturell styrka och värmeavledning

Chassikroppen i aluminiumprofil används inte bara för att skydda interna elektroniska komponenter, utan ger också ett stabilt strukturellt stöd.

Aluminium har god värmeledningsförmåga och i kombination med själva profilens struktur kan den användas för elektronisk utrustning som kräver en viss värmeavledningsförmåga.

6. Fram- och bakpaneler kan CNC-bearbetas

De främre och bakre panelerna kan bearbetas enligt den slutliga enhetsgränssnittslayouten, till exempel:

• USB-gränssnittshål
• Strömgränssnittshål
• Kommunikationsgränssnittshål
• Indikeringsljushål
• Knapphål
• Monteringshål
• Andra specialformade öppningar

Detta gör att chassit matchar gränssnittslayouten för specifika elektroniska enheter.

Tekniska specifikationer

Tillämpliga fält

1. Små datainsamlingsenheter

Lämplig för små elektroniska enheter som behöver installera PCB, gränssnitt och datainsamlingsmoduler.

Den lågprofilerade strukturen på 34,9 mm hjälper till att kontrollera enhetens totala volym, medan den anpassningsbara längden och bredden kan justeras enligt PCB och gränssnittslayout.

2. Kommunikations- och gränssnittsmoduler

Lämplig för kommunikationsgränssnitt, signalomvandling och elektroniska moduler av anslutningstyp.

De främre och bakre panelerna kan CNC-bearbetas enligt antal och typer av gränssnitt, medan de interna kortplatserna kan användas för PCB-positionering.

3. Inbyggda elektroniska enheter

För elektroniska moduler som behöver installeras inuti utrustning, styrskåp eller andra begränsade utrymmen, kan lågprofilchassit minska kraven på monteringsutrymme.

4. Industriella elektroniska moduler

Lämplig för vissa små industriella elektroniska moduler som kräver oberoende chassiskydd, såsom styrmoduler, gränssnittsmoduler och databehandlingsmoduler.

5. IoT och smarta elektroniska enheter

För elektroniska enheter som behöver integrera kretskort, kommunikationsmoduler och gränssnitt i ett kompakt chassi, kan höjden på 34,9 mm uppnå en balans mellan enhetens dimensioner och inre utrymme.

Anpassningsbara föremål

Produktionsprocess

Kund tillhandahåller mått/ritningar

↓

Bekräfta 34,9 mm fasta höjd- och längd-/breddmått

↓

Bekräfta PCB, gränssnitt och interna monteringskrav

↓

Aluminiumprofilbearbetning

↓

Längdskärning

↓

3-axlig CNC-bearbetning

↓

Bearbetning av främre och bakre panel

↓

Ytbehandling

↓

Delbesiktning

↓

Chassimontage

↓

Besiktning av färdig produkt

↓

Paketering och frakt

Tillverkningsfördelar

20+ års erfarenhet av tillverkning av aluminiumprodukter

Boyuan Hardware har varit djupt engagerad i tillverkningen av aluminiumprodukter och aluminiumprofilrelaterade produkter i över 20 år, med produktionserfarenhet av aluminiumprofilchassier, aluminiumkapslingar, CNC-bearbetade delar och andra produkter.

Ca. 10 000㎡ Produktionsplats

Fabrikens produktionsområde är cirka 10 000㎡, som kan bearbeta aluminiumprodukter, CNC-bearbetning, borrning, gängning, ytbehandling, montering och inspektion.

Ca. 300 uppsättningar av befintliga formar

Företaget har cirka 300 uppsättningar av befintliga formar, som kan användas för produktion och utveckling av aluminiumprofilprodukter med olika specifikationer.

3-axlig CNC-bearbetning

För närvarande används huvudsakligen 3-axlig CNC-bearbetning, och borrning, gängning, öppning och annan bearbetning av chassipaneler och profiler kan slutföras enligt produktritningar.

Kvalitetsinspektion

Under produktionen kan motsvarande inspektioner utföras enligt produktkrav, inklusive:

• Råvaru- och profilutseendekontroll
• Besiktning av längdmått
• CNC-bearbetning dimension inspektion
• Inspektion av hålposition
• Trådinspektion
• Kontroll av panelens utseende
• Besiktning av ytbehandlingens utseende
• Monteringsinspektion
• Besiktning av färdig produkts utseende

För produkter med uttryckliga måtttoleranskrav kan inspektion utföras enligt kundritningar och tekniska krav.

Workshop Show

FAQ

Q1. Är höjden på 34,9 mm lågprofils aluminiumextruderingschassi för elektroniska enheter anpassningsbar?

Höjden på denna modell är fixerad till 34,9 mm. Längden och bredden kan anpassas efter utrustningskraven.

Q2. Kan längden och bredden anpassas?

Ja. Längden och bredden kan justeras enligt PCB-storlek, komponentlayout, gränssnittskrav och installationsutrymme.

Q3. Kan chassit rymma ett PCB?

Ja. Aluminiumextruderingsstrukturen inkluderar en intern PCB-plats för PCB-positionering och installation.

Q4. Kan de främre och bakre panelerna anpassas?

Ja. Panelerna kan CNC-bearbetas enligt erforderliga gränssnitt, monteringshål, indikatoröppningar och andra funktioner.

F5. Kan monteringshål och gängade hål läggas till?

Ja. Monteringshål, borrade hål och gängade hål kan bearbetas enligt produktritningen.

F6. Har chassit en värmeavledningsstruktur?

Ja. Aluminiumextruderingsstrukturen ger en värmeavledningsväg och kan utformas runt den interna komponentlayouten.
