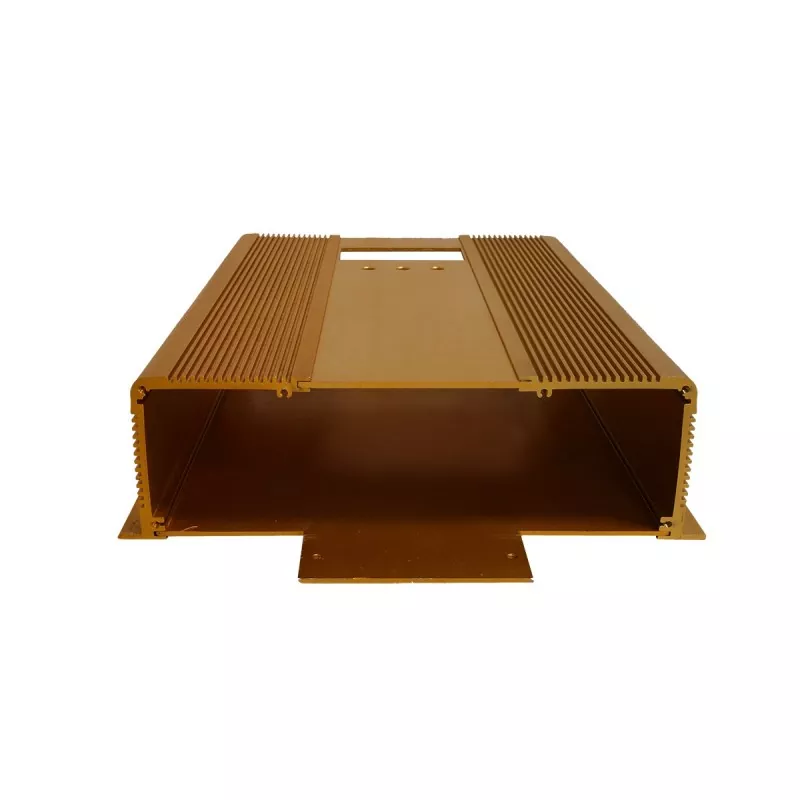

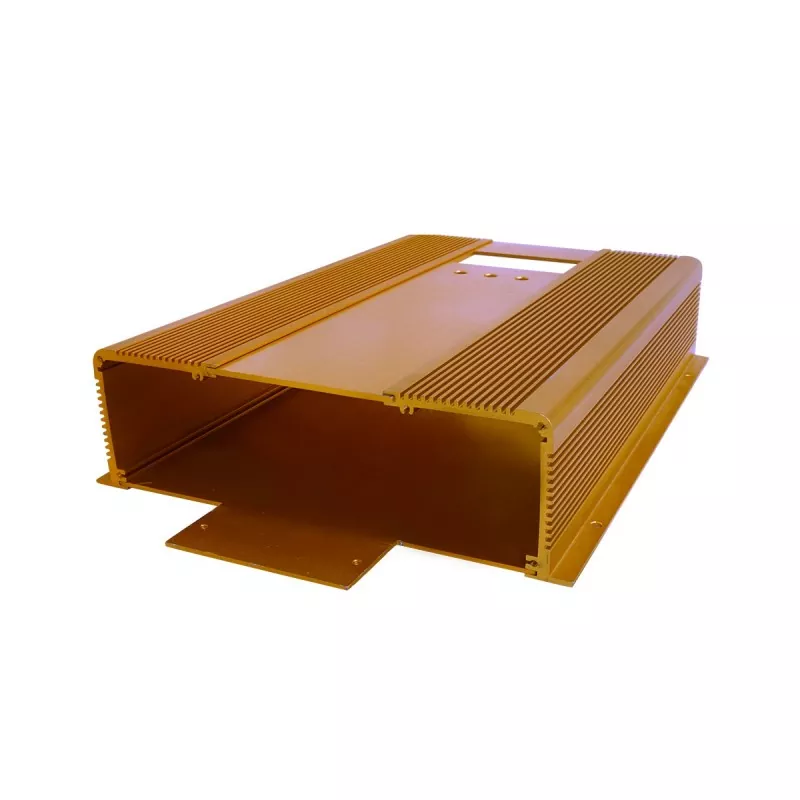

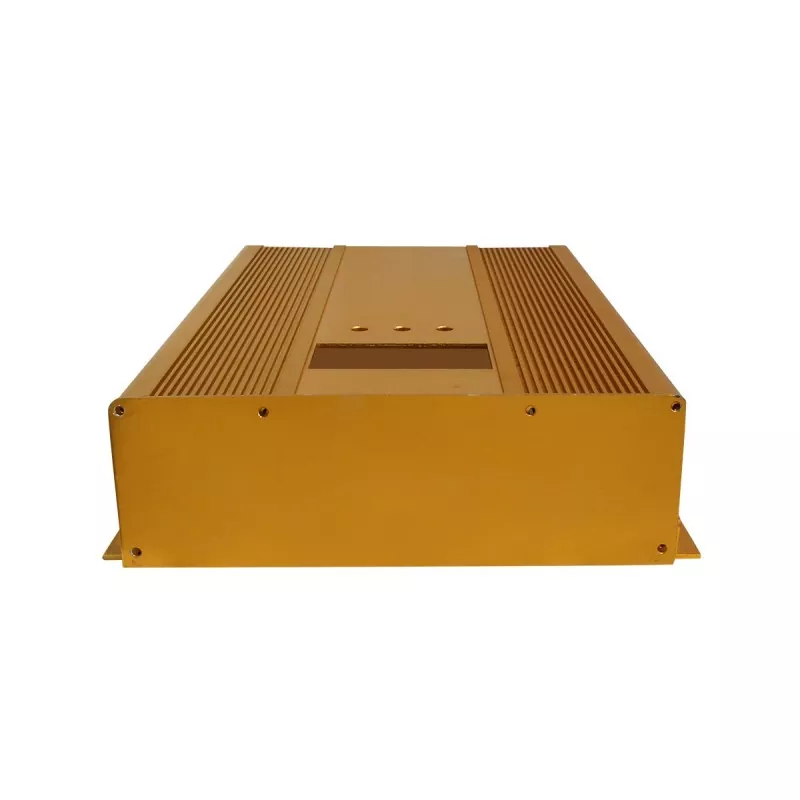

70 mm Industrial Control Aluminium Extrusion Chassi

70 mm Industrial Control Aluminium Extrusion Chassis antar en aluminiumprofilstruktur. Chassiinteriören har kortplatser för kretskort och monteringsspår, som kan användas för kretskortspositionering, montering av styrmoduler och inre konstruktionsdelar. Aluminiumprofilstrukturen har också en viss värmeavledningsförmåga, vilket uppfyller det strukturella stödet och grundläggande värmeavledningsbehoven för industriell elektronisk utrustning.

Jämfört med det föregående lågprofilchassit ger höjden på 70 mm mer gott om internt vertikalt utrymme, vilket gör det mer lämpligt för industriell styrutrustning som behöver integrera styrkort, elektroniska moduler, gränssnitt, strömförsörjning och anslutningsstrukturer.

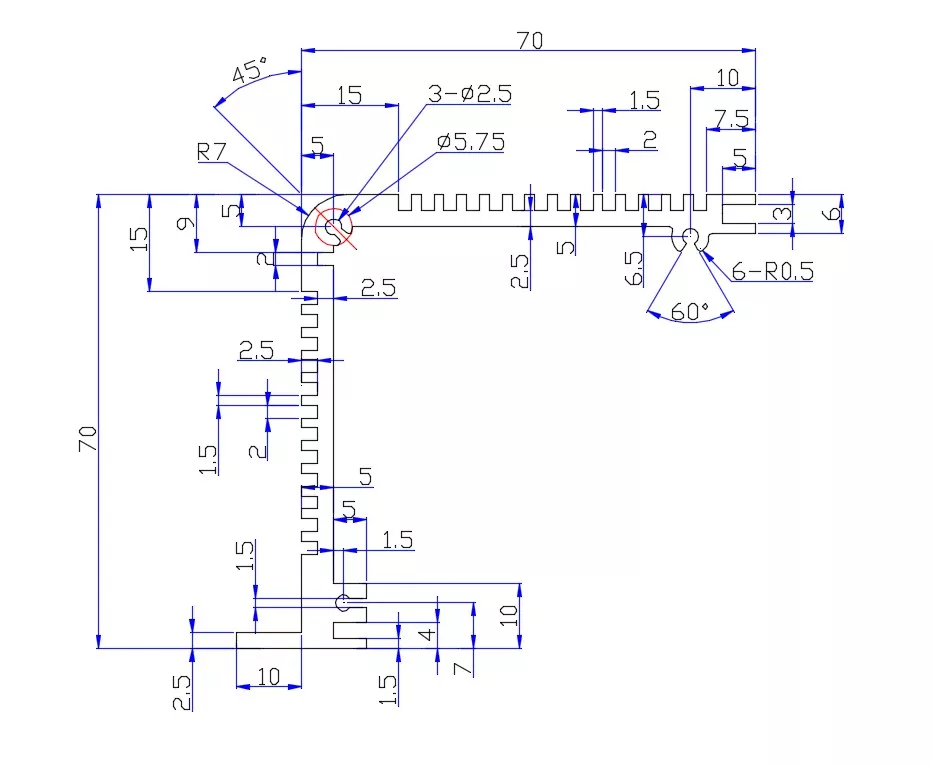

Produktstruktur

Industrial Control Design Core Fördelar

1. 70 mm fast höjd, ger större internt layoututrymme

Jämfört med aluminiumprofilchassi med låg profil erbjuder höjden på 70 mm mer gott om inre vertikalt utrymme.

För industriell styrutrustning behöver interiören vanligtvis inte bara installera en PCB, utan kan också behöva överväga samtidigt:

· Kontrollmoduler

· Gränssnittsmoduler

· Strömkomponenter

· Anslutningskablar

· Monteringsfästen

· Andra elektroniska komponenter

70 mm höjden kan minska begränsningarna för chassihöjden på dessa interna strukturella layouter.

2. Anpassningsbar längd och bredd, anpassning till olika kontrollutrustning

Även om chassihöjden är fixerad till 70 mm, kan längden och bredden anpassas efter den faktiska utrustningen.

Chassiets längd och bredd kan bestämmas enligt:

· Dimensioner på styrkortet

· PCB-layout

· Antal moduler

· Antal gränssnitt

· Strömlayout

· Monteringsutrymme

Därför behöver inte industriella styrmoduler helt anpassas till ett standardchassi med fast längd och bredd.

3. Kortplatser för kretskort för styrkortspositionering

De interna kortplatserna för kretskort kan användas för placering av styrkort och kretskort.

För industriella styrprodukter hjälper en stabil PCB-monteringsposition att upprätthålla överensstämmelsen mellan interna elektroniska komponenter och externa gränssnitt.

4. Interna monteringsspår underlättar modulär strukturell design

De interna monteringsspåren kan användas för att montera:

· PCB

· Kontrollmoduler

· Elektroniska moduler

· parenteser

· Fixa komponenter

Höjden på 70 mm i kombination med den interna monteringsstrukturen kan ge mer flexibel layout för flera elektroniska moduler.

5. Aluminiumprofilstruktur ger strukturellt stöd och värmeavledningsväg

Aluminiumprofilkroppen kan ge stabilt strukturellt stöd för interna elektroniska komponenter.

Samtidigt har aluminium i sig god värmeledningsförmåga, och profilstrukturen kan ge en viss värmeavledningsväg för elektroniska komponenter.

För industriell styrutrustning med specifika krav på termisk design, bör värmeavledningslösningen bestämmas ytterligare enligt komponenteffekt, intern layout och faktisk termisk design.

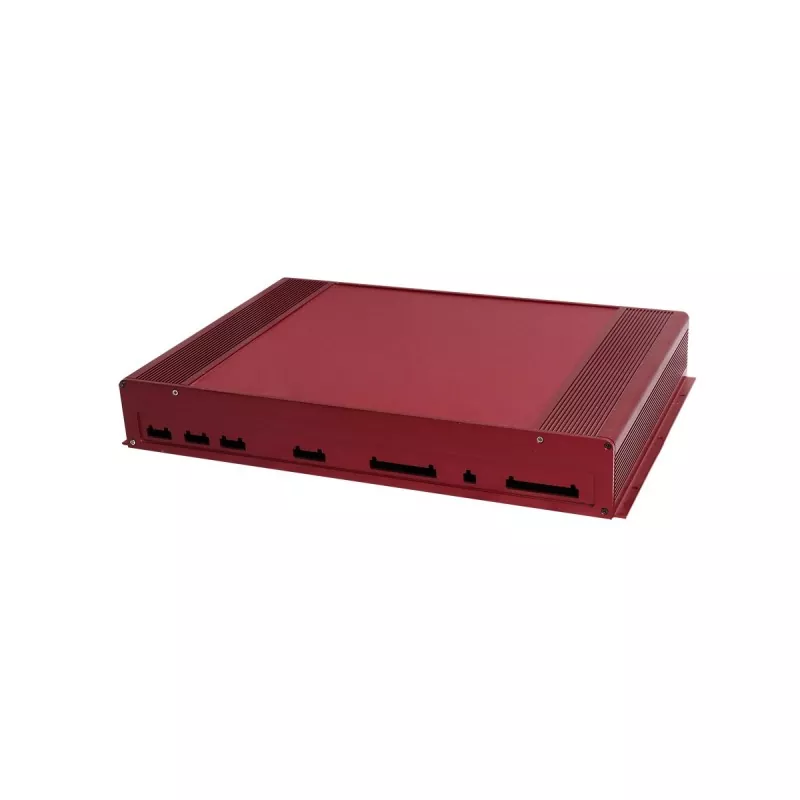

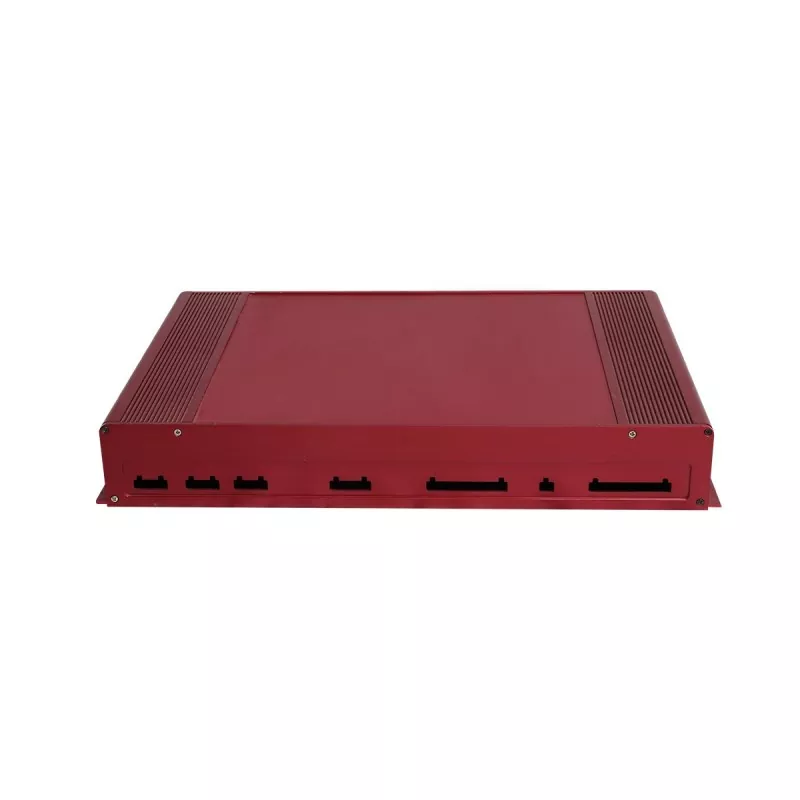

6. Främre och bakre paneler Lämpliga för industriell kontrollgränssnittslayout

Industriell styrutrustning kräver vanligtvis fler externa gränssnitt och driftsdelar, så de främre och bakre panelerna kan CNC-bearbetas enligt den faktiska produkten.

bearbetningsbar:

· Hål för strömgränssnitt

· Hål i kommunikationsgränssnittet

· Datagränssnittshål

· Indikeringsljushål

· Knapphål

· Monteringshål

· Andra specialformade hål

Tekniska specifikationer

Tillämpliga fält

Denna modell fokuserar på industriell styrning och industriell elektronisk utrustning, och utgör en skillnad från föregående 56 mm instrumentchassi.

1. Industriella styrmoduler

Lämplig för industriell styrutrustning som behöver integrera styrkort, elektroniska moduler och gränssnitt i ett oberoende chassi.

Höjden på 70 mm kan ge mer gott om monteringsutrymme för interna styrkort och andra komponenter.

2. Styrenheter för automationsutrustning

Lämplig för oberoende elektroniska styrmoduler i automationsutrustning.

Chassiets längd och bredd kan anpassas efter utrustningens interna monteringsutrymme och styrkortsmått.

3. Utrustning för datainsamling och bearbetning

Lämplig för industriell elektronisk utrustning som samtidigt behöver integrera insamlingskretsar, bearbetningsmoduler, kommunikationsgränssnitt och kraftkomponenter.

4. Industriell kommunikation och gränssnittsmoduler

Lämplig för industriell elektronisk utrustning som behöver installera flera kommunikationsgränssnitt, kontakter eller signalgränssnitt.

De främre och bakre panelerna kan CNC-bearbetas enligt den faktiska gränssnittslayouten.

5. Industriell elektronisk styrutrustning

Lämplig för industriell elektronisk utrustning som kräver ett oberoende aluminiumprofilchassi för strukturellt skydd och intern komponentmontering.

Anpassningsbara föremål

3-axlig CNC-bearbetningskapacitet

Boyuan Hardware använder för närvarande huvudsakligen 3-axlig CNC-bearbetning och kan bearbeta 70 mm industristyrda aluminiumprofilchassier och paneler enligt kundens ritningar.

bearbetningsbar:

· CNC-öppningar

· Borrning

· Knacka

· Monteringshål

· Gränssnittshål

· Panel specialformade hål

· Hål för försänkning/försänkning

· Logga och märkning

· Annan strukturell bearbetning

Det specifika bearbetningsinnehållet bestäms enligt kundens ritningar och produktstruktur.

Lämpliga kunder

Detta 70 mm industriella strängsprutade aluminiumchassi är lämpligt för:

· Tillverkare av industriell automationsutrustning

· Tillverkare av industriell kontrollutrustning

· Tillverkare av industriell elektronisk utrustning

· Tillverkare av datainsamlingsutrustning

· Tillverkare av industriell kommunikationsutrustning

· Kontrollmodulutvecklare

· PCB och elektronikmodulföretag

· OEM/ODM industriutrustningsföretag

Den är särskilt lämplig för industriella styrprodukter som kräver större internt utrymme, flera elektroniska moduler och anpassade gränssnittslayouter.

Kvalitetsinspektion

Enligt produktkrav kan följande utföras:

· Besiktning av profilens utseende

· Längdmåttsinspektion

· CNC-bearbetningsdimensionsinspektion

· Inspektion av hålposition

· Gänginspektion

· Inspektion av paneldimension och utseende

· Besiktning av ytbehandlingens utseende

· Monteringsinspektion

· Inspektion av färdig produktutseende

För produkter med uttryckliga måtttoleranskrav kan inspektion utföras enligt kundritningar och tekniska krav.

Workshop Show

FAQ

Q1. Är höjden på detta industriella kontrollchassi fast?

Ja. Höjden på denna modell är fixerad till 70 mm, medan längden och bredden kan anpassas.

Q2. Varför är 70 mm lämplig för industriell styrutrustning?

Höjden på 70 mm ger mer internt vertikalt utrymme för kretskort, kontrollmoduler, kraftkomponenter, kontakter och andra interna strukturer jämfört med chassier med lägre profil.

Q3. Kan längden och bredden anpassas?

Ja. Längden och bredden kan anpassas efter styrkortet, interna komponenter, gränssnittslayout och installationskrav.

Q4. Har 70 mm Industrial Control Aluminium Extrusion Chassis en PCB-plats?

Ja. Aluminiumextruderingsstrukturen inkluderar en intern PCB-plats för PCB-positionering och installation.

F5. Kan flera interna moduler installeras?

Ja. De interna monteringsslitsarna kan användas för PCB, styrmoduler, konsoler och andra strukturella komponenter.

F6. Kan de främre och bakre panelerna anpassas?

Ja. Panelerna kan CNC-bearbetas enligt kraft, kommunikation, datagränssnitt, indikator och monteringskrav.

F7. Ger chassit värmeavledning?

Aluminiumextruderingsstrukturen ger en värmeavledningsväg. För specifika termiska krav bör konstruktionen bestämmas enligt komponenteffekt och intern layout.

F8. Vilken CNC-bearbetningskapacitet tillhandahåller du?

Boyuan tillhandahåller huvudsakligen 3-axlig CNC-bearbetning för industriella kontrollchassier i aluminium och relaterade komponenter.
