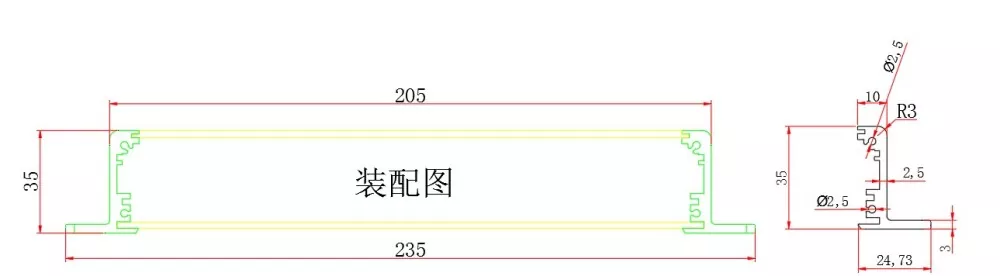

35 mm kompakt extruderingschassi av aluminium för elektroniska applikationer

Detta 35 mm kompakta aluminiumextruderingschassi för elektroniska applikationer har en aluminiumprofilstruktur. Höjden är fixerad till 35 mm, och längden och bredden kan anpassas efter PCB-dimensioner, inre komponentlayout och utrustningsinstallationskrav.

Chassiinteriören har PCB-kortplatser och monteringsspår, som används för PCB-positionering samt montering av interna elektroniska moduler och strukturella delar. Samtidigt har aluminiumprofilstrukturen en viss värmeavledningsförmåga, vilket uppfyller det strukturella stödet och grundläggande värmeavledningsbehoven hos små elektroniska enheter.

Den kompakta höjden på 35 mm är lämplig för elektronisk utrustning som behöver kontrollera enhetens totala volym samtidigt som den kräver en viss mängd internt monteringsutrymme. Genom att anpassa chassiets längd och bredd kan chassidimensionerna anpassas till den faktiska kretskortet och interna komponentlayouten närmare.

Produktstruktur

Strukturell logik

35 mm fast höjd → längd och breddanpassning → PCB-kortplatser → interna monteringsspår → värmeavledningsstruktur → främre och bakre panelbearbetning → chassimontering

Kärnfördelar

1. 35 mm fast höjd, balanserande kompakta mått och inre utrymme

35 mm höjden bibehåller en relativt kompakt enhetsprofil, samtidigt som den ger mer rimligt monteringsutrymme för PCB och interna elektroniska komponenter än extremt låga chassier.

Lämplig för produkter med krav på övergripande enhetsmått som fortfarande behöver ett visst komponentlayoututrymme internt.

2. Längd och bredd kan anpassas till faktisk utrustning

Kärnan i denna produkt är inte en fast längd- och bredddimension, utan snarare:

Fast 35 mm höjd + anpassningsbar längd + anpassningsbar bredd.

Chassiets längd och bredd kan bestämmas enligt följande faktorer:

• PCB dimensioner
• Komponentlayout
• Gränssnittspositioner
• Antal interna moduler
• Monteringsmetod
• Krav på övergripande mått på enheten

Detta undviker att slösa internt utrymme för att passa ett standardchassi.

3. Inbyggda kortplatser för PCB-kort

Chassit är försett med kortplatser för kretskort, som kan användas för placering och montering av kretskort.

För elektroniska produkter som behöver integrera kretskortet direkt i aluminiumprofilchassit hjälper kortplatserna till att bestämma kretskortets position och minska behovet av ytterligare fixeringsstrukturer.

4. Interna monteringsspår stödjer flexibel layout

De invändiga monteringsspåren kan användas för att montera olika interna konstruktionsdelar.

Enligt produktdesignen kan intern layout utföras runt PCB, elektroniska moduler och andra komponenter, vilket gör en mer rationell användning av det begränsade 35 mm höjdutrymmet.

5. Aluminiumprofilstruktur balanserar stöd och värmeavledning

Aluminiumprofilkroppen kan ge en stabil chassistruktur, medan aluminium i sig har god värmeledningsförmåga.

För små elektroniska enheter kan värmeavledningsdesign utföras i kombination med profilstrukturen och inre komponentlayout.

6. Främre och bakre paneler kan bearbetas enligt enhetsgränssnitt

De främre och bakre panelerna kan CNC-bearbetas enligt den faktiska enhetens struktur, till exempel:

• Strömgränssnittshål
• USB-gränssnittshål
• Kommunikationsgränssnittshål
• Indikeringsljushål
• Knapphål
• Monteringshål
• Andra specialformade hål

Detta gör att chassit matchar gränssnittslayouten för specifika elektroniska enheter.

Tekniska specifikationer

Varför välja en 35 mm fast höjd?

För elektronisk enhetschassi är mindre inte alltid bättre.

Om chassit är för lågt kan det begränsa:

• PCB layout
• Komponenthöjd
• Interface montering
• Intern strukturell design
• Värmeavledningsutrymme

Höjden på 35 mm håller enheten kompakt samtidigt som den ger mer generöst layoututrymme för interna PCB och elektroniska komponenter än ultralåga strukturer.

Samtidigt kan längd och bredd anpassas oberoende av varandra, så att chassit kan utformas efter faktiska PCB-dimensioner, snarare än att låta PCB-kortet anpassas till en fast kapsling.

Tillämpliga fält

Detta 35 mm kompakta strängpressade aluminiumchassi för elektroniska applikationer rekommenderas för att fokusera på små, kompakta elektroniska enheter som kräver en viss mängd internt utrymme, snarare än att i stort sett täcka all industriell utrustning.

1. Små kontrollmoduler

Lämplig för små styrmoduler som behöver integrera kretskort, styrkretsar och gränssnitt i ett oberoende chassi.

35 mm höjden kan minska det totala utrymmet som tas upp av enheten, medan anpassad längd och bredd matchar det interna kretskortet.

2. Datainsamling och signalbehandlingsmoduler

För enheter som behöver installera PCB, gränssnitt och databehandlingskretsar kan de interna kortplatserna användas för PCB-positionering, och gränssnittslayouten kan kompletteras genom anpassade paneler.

3. Kommunikationsgränssnittsenheter

Lämplig för små enheter för kommunikation, signalkonvertering och gränssnittsexpansion.

Chassiets längd och bredd kan justeras efter antalet gränssnitt, PCB-dimensioner och monteringsutrymme.

4. Inbyggda elektroniska moduler

Lämplig för elektroniska moduler som behöver installeras i annan utrustning, styrskåp eller begränsade monteringsutrymmen.

Den kompakta strukturen kan hjälpa till att kontrollera utrymmet som upptas av enheten samtidigt som det behåller nödvändigt internt monteringsutrymme.

5. IoT och smarta elektroniska enheter

För små elektroniska IoT-enheter som behöver integrera kretskort, kommunikationsmoduler, strömförsörjning och externa gränssnitt, kan den fasta höjden på 35 mm uppnå en balans mellan enhetens dimensioner och intern layout.

Anpassningsbara föremål

3-axlig CNC-bearbetning

För 35 mm aluminiumprofilchassit kan efterföljande precisionsbearbetning av profilen och panelerna kompletteras med 3-axlig CNC-bearbetning.

Bearbetningsinnehåll kan innefatta:

• CNC-öppningar
• Borrning
• Tappning
• Monteringshålsbearbetning
• Gränssnittshålbearbetning
• Panel specialformade hål
• Försänknings-/försänkningshål
• Logotyp och märkningsbearbetning
• Annan strukturell bearbetning som krävs enligt ritningar

De faktiska bearbetningsartiklarna bestäms enligt produktritningarna och strukturen.

Workshop Show

Kvalitetsinspektion

Enligt produktkrav kan följande utföras:

• Besiktning av profilens utseende
• Besiktning av längdmått
• CNC-bearbetning dimension inspektion
• Inspektion av hålposition
• Trådinspektion
• Panelmått och utseende kontroll
• Besiktning av ytbehandlingens utseende
• Monteringsinspektion
• Besiktning av färdig produkts utseende

För produkter med uttryckliga måtttoleranskrav kan inspektion utföras enligt kundritningar och tekniska krav.
