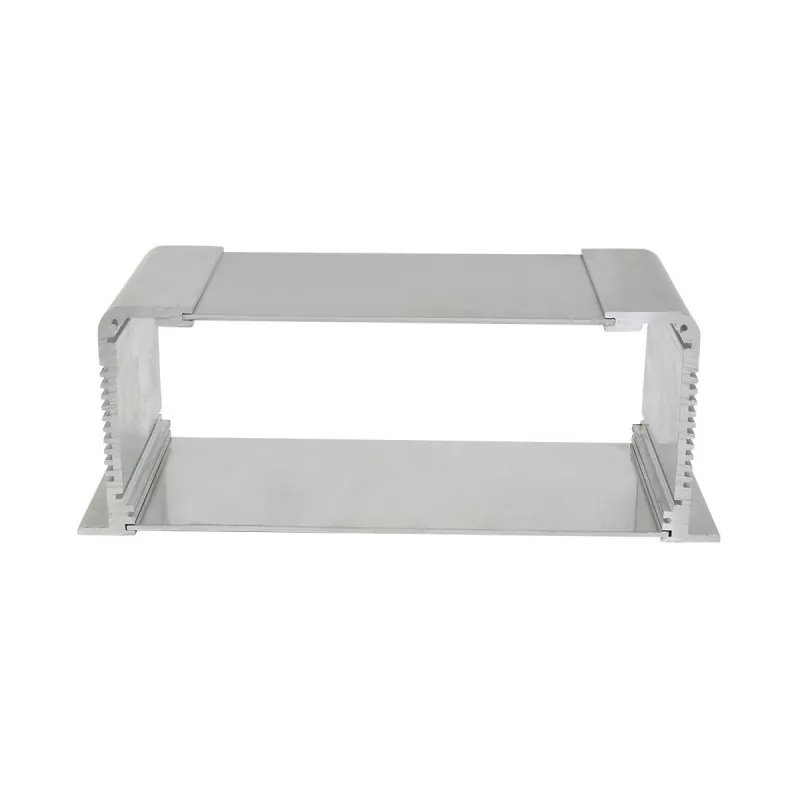

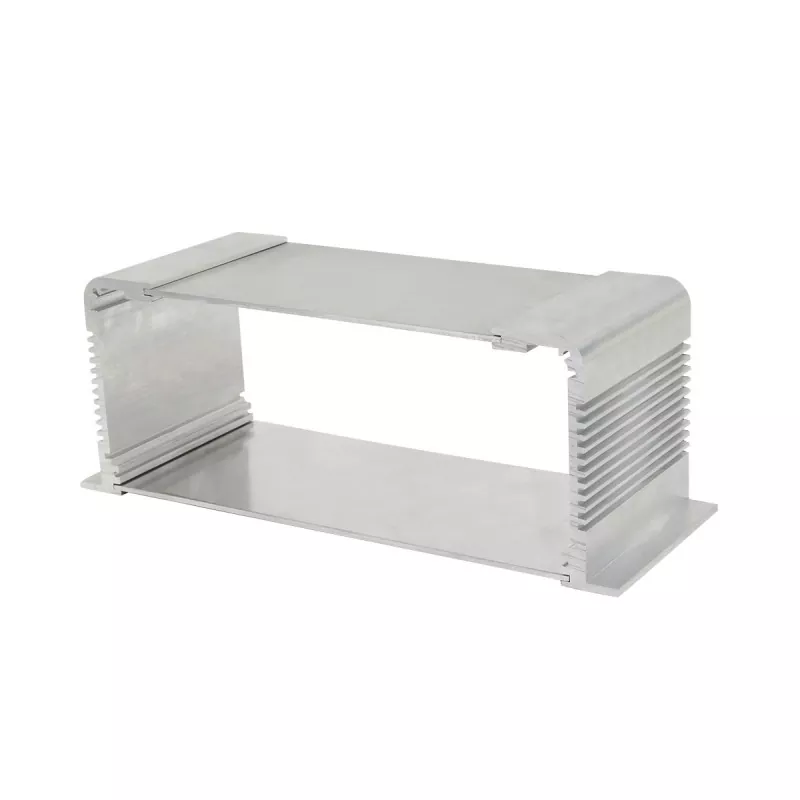

73,5 mm strängpressat aluminium industriellt elektronikchassi

73,5 mm extruderat aluminium industriellt elektronikchassi antar en aluminiumprofilstruktur. Chassihöjden är fixerad till 73,5 mm, och längden och bredden kan anpassas efter utrustningens inre utrymme, PCB-dimensioner och monteringskrav. De främre och bakre panelerna kan CNC-bearbetas enligt utrustningens gränssnitt och driftkrav, med gränssnittsöppningar, monteringshål, gängade hål och andra strukturer, så att chassit kan matcha specifik elektronisk utrustning.

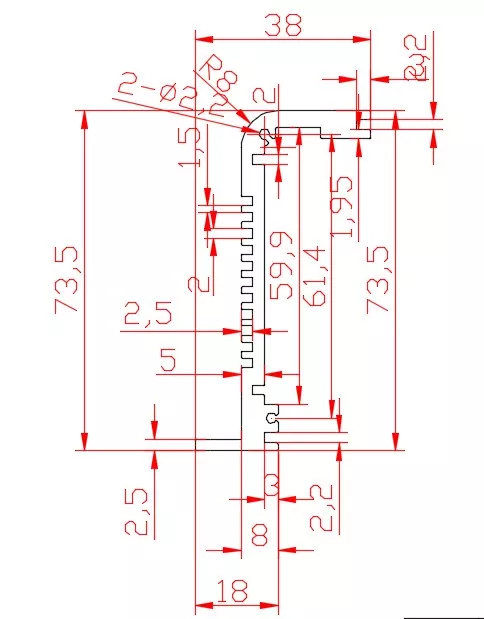

Produktstruktur

Kärnfördelar

1. 73,5 mm fast höjd, lämplig för mer komplexa inre strukturer

Jämfört med lågprofilschassier som 30 mm och 35 mm erbjuder höjden på 73,5 mm mer gott om vertikalt monteringsutrymme och kan ta emot fler interna elektroniska komponenter.

Den är särskilt lämplig för industriell elektronisk utrustning som samtidigt behöver installera PCB, elektriska komponenter, kontakter och interna kablar.

2. Längd och bredd kan anpassas efter behov

Produkthöjden är fixerad till 73,5 mm, men längden och bredden kan utformas efter kundens utrustningsmått.

Lämplig chassilängd och bredd kan bestämmas enligt:

· PCB-mått

· Intern komponentlayout

· Gränssnittspositioner

· Monteringsutrymme

· Utrustningens övergripande mått

3. Inbyggda kortplatser för PCB-kort

Kortplatser för kretskort kan utformas inuti chassit för att ge positionering och stöd för kretskort, vilket gör att kretskort kan monteras mer stabilt inuti chassit.

För industriell elektronisk utrustning som innehåller flera PCB eller som kräver fasta kretskortspositioner är denna struktur särskilt bekväm.

4. Interna monteringsspår för bekväm komponentlayout

De interna monteringsspåren kan utformas i samordning med utrustningens inre struktur, som används för att montera eller fixera olika elektroniska komponenter.

Jämfört med ett enkelt chassi av kavitetstyp är denna struktur mer lämplig för elektronisk utrustning som kräver intern modulär layout.

5. Aluminiumprofilstruktur balanserar strukturellt stöd och värmeavledning

Aluminiumprofil har god strukturell hållfasthet och värmeledningsförmåga och kan fungera som strukturellt stöd för elektronisk utrustning samtidigt som den underlättar intern värmeledning.

För industriell elektronisk utrustning som behöver fungera under långa perioder kan motsvarande värmeavledningsstrukturer utformas i kombination med den interna komponentlayouten.

6. Fram- och bakpaneler kan CNC-bearbetas

Enligt utrustningsgränssnitt och driftskrav kan de främre och bakre panelerna CNC-bearbetas, inklusive:

· Gränssnittsöppningar

· Monteringshål

· Gängade hål

· Knapphål

· Indikeringsljushål

· Visningsområde

· Andra anpassade öppningar

Detta gör att chassit matchar gränssnittslayouten för den faktiska elektroniska utrustningen.

Tekniska specifikationer

Varför välja en höjd på 73,5 mm?

73,5 mm är inte bara en ökning av chassihöjden, utan är mer lämplig för industriell elektronisk utrustning med mer komplexa inre strukturer.

Jämfört med aluminiumprofilchassi med lägre höjd, kan 73,5 mm extruderad aluminium industrielektronikchassi ge mer gott om inre vertikalt utrymme, utan att ändra den strukturella formen på aluminiumprofilchassit, vilket ger mer utrymme för följande konstruktioner:

· Kombinerad montering av flera PCB

· Samtidig montering av PCB och andra elektroniska moduler

· Fler kontakter och gränssnitt

· Intern kabeldragning

· Spatial layout mellan elektroniska komponenter

· Interna monteringsfästen

· Elektroniska komponenter som kräver ett visst värmeavledningsutrymme

Därför är detta 73,5 mm-chassi mer lämpligt för industriell elektronisk utrustning med mer funktionella moduler och mer komplexa interna strukturer.

Tillämpliga fält

Jämfört med 70 mm industriella kontrollchassi, är denna 73,5 mm produkt inte begränsad till "industriell kontroll" i sig, utan är mer lämplig som en allmän chassiplattform för industriell elektronisk utrustning.

1. Industriell elektronisk styrutrustning

Lämplig för industriell elektronisk utrustning som internt innehåller styrkort, gränssnittsmoduler och flera elektroniska komponenter.

Den inre höjden på 73,5 mm kan ge mer gott om monteringsutrymme för styrkort och andra komponenter.

2. Utrustning för industriell datainsamling och bearbetning

Lämplig för datainsamling, signalbehandling, datakommunikation och liknande utrustning.

För utrustning som behöver installera kretskort, gränssnittsmoduler och interna anslutningsstrukturer, kan chassiets längd och bredd anpassas efter kretskortets dimensioner.

3. Industriell kommunikationsutrustning

Lämplig för elektronisk utrustning för industriell kommunikation, gränssnittskonvertering och kommunikationskontroll.

De främre och bakre panelerna kan specialbearbetas enligt layouten för RJ45, serieportar, kommunikationsgränssnitt och andra kontakter.

4. Automationsutrustning Elektroniska moduler

Kan fungera som en oberoende elektronisk styrmodul eller funktionsmodulchassi i automationsutrustning.

De interna kortplatserna och monteringsspåren kan hjälpa olika elektroniska komponenter att läggas ut enligt utrustningens struktur.

5. Signalbehandling och elektroniska moduler

Lämplig för signalbehandlingsutrustning som behöver installera flera elektroniska moduler, PCB och kontakter internt.

Jämfört med låghöjda chassi kan 73,5 mm ge mer internt utrymme, vilket underlättar mer komplexa modulkombinationer.

6. Industriell elektronisk instrumentutrustning

För utrustning som behöver integrera kretskort, gränssnitt och interna elektroniska komponenter i ett oberoende chassi, kan enhetsintegration uppnås genom anpassad längd och bredd och panelöppningar.

Anpassningsbara föremål

3-axlig CNC-bearbetningskapacitet

Boyuan Hardware använder för närvarande 3-axlig CNC-bearbetning och kan utföra motsvarande precisionsbearbetning på aluminiumprofiler och paneler.

Enligt produktritningar kan följande utföras:

· CNC-öppningar

· Bearbetning av monteringshål

· Gängade hålbearbetning

· Försänkta hål

· Försänkningshål

· Bearbetning av gränssnittsområde

· Bearbetning av knapphål

· Indikeringsljushålsbearbetning

· Bearbetning av visningsområde

· Logotyp och märkningsbearbetning

· Annan strukturell bearbetning av paneler

För industriell elektronisk utrustning som kräver flera gränssnitt eller komplexa panellayouter, kan bearbetning utföras enligt faktiska ritningar.

Produktionsprocess

Produktritningar → Bekräfta 73,5 mm fast höjd → Bekräfta längd/bredd → Bekräfta PCB och inre struktur → Aluminiumprofilbearbetning → Fastlängdsskärning → 3-axlig CNC-bearbetning → Front- och bakpanelsbearbetning → Ytbehandling → Dimension och utseende kontroll → Slutförpackning Produktkontroll → Förpackning Montering

Före formell produktion kan följande bekräftas enligt kundens ritningar:

· Chassiets yttre mått

· PCB-mått

· Kortfackpositioner

· Interna monteringspositioner

· Främre och bakre panelgränssnitt

· Monteringsmetod

· Värmeavledningsstruktur

· Ytbehandling och färg

Detta minskar strukturella missanpassningsproblem under efterföljande montering.

Kvalitetsinspektion

Under produktproduktionen kan följande utföras enligt faktiska krav:

· Utseendeinspektion

· Längd, bredd och höjdinspektion

· CNC-bearbetningsdimensionsinspektion

· Inspektion av hålposition

· Gänginspektion

· Inspektion av panelmontering

· Ytbehandlingsinspektion

· Inspektion av färdig produktmontering

Fokus ligger på att kontrollera chassidimensioner, PCB-monteringsstrukturer, gränssnittspositioner och monteringspassning.

Workshop Show

FAQ

F1: Är 73,5 mm den fasta höjden på chassit?

Ja. Höjden på denna serie är en fast 73,5 mm, och längden och bredden kan anpassas efter utrustningskrav.

F2: Kan längden och bredden anpassas?

Ja. Längden och bredden kan anpassas efter PCB-dimensioner, interna elektroniska komponenter och övergripande utrustningsdimensioner.

F3: Har chassit interna PCB-kortplatser?

Ja. Produktstrukturen är försedd med kortplatser för kretskort, som kan matchas efter faktiska mönsterkortsdimensioner och monteringsmetoder.

F4: Kan flera elektroniska moduler installeras inuti?

Ja. Det interna utrymmet på 73,5 mm är relativt gott, lämpligt för utrustning som behöver installera flera PCB, elektroniska moduler, kontakter och interna kablar.

F5: Kan gränssnitt bearbetas på de främre och bakre panelerna?

Ja. De främre och bakre panelerna kan bearbetas med gränssnittshål, monteringshål, gängade hål, knapphål, indikatorljushål och andra strukturer genom 3-axlig CNC.

F6: Kan det 73,5 mm strängpressade aluminiumchassit för industrielektronik göras i olika färger?

Ja. Färgen på aluminiumdelar kan anpassas efter produktkrav, och den specifika ytbehandlingslösningen kan bekräftas enligt projektkrav.

F7: Hur många axlar har din CNC?

För närvarande används huvudsakligen 3-axlig CNC-bearbetning.

F8: Kan chassit anpassas enligt mina PCB-ritningar?

Chassiets längd, bredd, kortplatser och monteringsstrukturer kan bekräftas enligt produktritningarna, PCB-dimensionerna och interna monteringskrav som tillhandahålls av kunden.
