42,5 mm inbyggt industrichassi i aluminium

42,5 mm inbyggt aluminium industriellt kontrollchassi har en aluminiumprofilstruktur. Höjden är fixerad till 42,5 mm och längden och bredden kan anpassas efter utrustningens struktur, PCB-dimensioner och monteringsutrymme.

Chassiinteriören har PCB-kortplatser och monteringsspår, som används för kretskortspositionering såväl som för montering av interna elektroniska moduler, konsoler och andra strukturella delar. Aluminiumprofilstrukturen har också en viss värmeavledningsförmåga, lämplig för elektronisk utrustning som kräver strukturellt stöd och grundläggande värmeavledning.

42,5 mm höjden bibehåller en relativt kompakt profil samtidigt som den ger mer utrymme för kretskort, elektroniska komponenter, gränssnitt och interna monteringsstrukturer än lågprofilchassier, vilket gör den lämplig för applikationer som behöver bäddas in i annan utrustning eller begränsade monteringsutrymmen men inte kan använda en alltför låg chassistruktur.

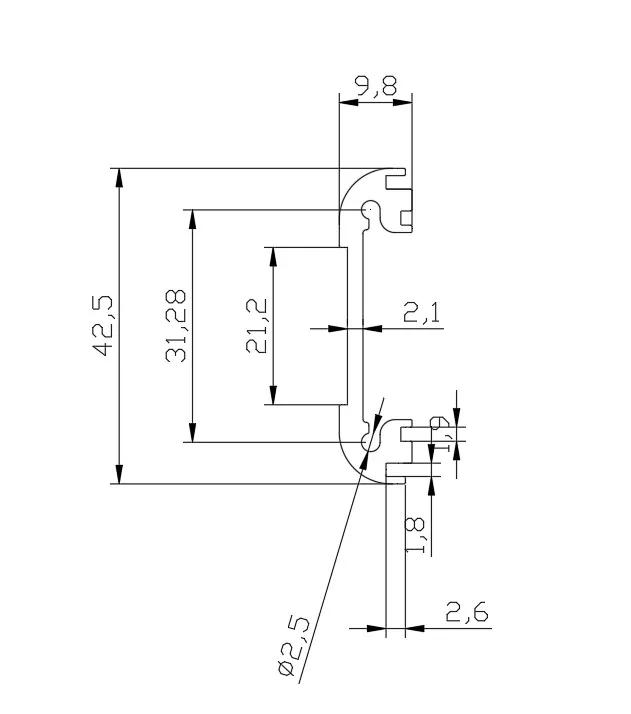

Produktstruktur

Kärnfördelar

1. 42,5 mm fast höjd, lämplig för installation av inbäddad utrustning

Jämfört med ultratunna chassi ger höjden på 42,5 mm mer gott om internt utrymme samtidigt som den behåller en relativt kompakt total storlek.

För elektroniska moduler som behöver installeras i:

• Styrskåp
• Invändig utrustning
• Rack eller monteringsutrymmen för utrustning
• Anpassade utrustningsstrukturer
• Inuti andra elektroniska enheter

chassiets längd och bredd kan bestämmas enligt det faktiska installationsutrymmet.

2. Anpassningsbar längd och bredd för enkel matchning av installationsutrymme

Höjden på 42,5 mm inbyggt aluminium för industriellt kontrollchassi är fixerad till 42,5 mm, medan längden och bredden kan justeras enligt utrustningens struktur.

Chassiets längd och bredd kan bestämmas enligt:

• Installationsposition
• PCB dimensioner
• Komponentlayout
• Gränssnittspositioner
• Interna moduler
• Övergripande utrustningsmått

Denna struktur är särskilt lämplig för inbäddade elektroniska moduler av icke-standardiserade storlekar.

3. Interna kortplatser för kretskort för bekväm placering av kretskort

Chassit är försett med kortplatser för kretskort, som kan placeras och monteras enligt kretskortets struktur.

För utrustning som behöver integrera kretskortet inuti chassit kan kortplatserna minska användningen av ytterligare stöddelar och hjälpa till att hålla kretskortets monteringsposition stabil.

4. Interna monteringsspår stöder intern strukturell layout

Förutom kortplatserna för PCB-kort har chassit interiör även monteringsspår, som kan användas för att fixera interna moduler, konsoler och andra strukturella delar.

För utrustning som behöver integrera flera elektroniska komponenter inom begränsat utrymme kan intern layout utföras enligt den faktiska strukturen.

5. Aluminiumprofilstruktur balanserar strukturellt stöd och värmeavledning

Aluminiumprofilen som chassit kan ge ett stabilt strukturellt stöd.

Samtidigt har aluminium i sig bra värmeledningsförmåga, och i kombination med profilstrukturen kan det hjälpa elektronisk utrustning att avleda värme.

För produkter med specifika högre värmeavledningskrav måste motsvarande lösningar bestämmas enligt strömförbrukningen, layouten och den faktiska termiska designen för de elektroniska komponenterna.

6. Främre och bakre paneler stödjer bearbetning av enhetsgränssnitt

De främre och bakre panelerna kan CNC-bearbetas enligt specifik utrustning, till exempel:

• Strömgränssnitt
• USB-gränssnitt
• Kommunikationsgränssnitt
• Indikeringslampor
• Knappar
• Monteringshål
• Andra specialformade gränssnitt

Därför kan chassit anpassas till gränssnittslayouten för den slutliga elektroniska utrustningen.

Tekniska specifikationer

Tillämpliga fält

Denna modell rekommenderas för att markera "inbäddad installation", vilket skiljer den från föregående 35 mm kompakta modell.

1. Inbyggda kontrollmoduler

Lämplig för små styrmoduler installerade inuti automationsutrustning, styrskåp eller annan utrustning.

Höjden på 42,5 mm kan ge relativt gott om monteringsutrymme för kontrollkretskort och interna komponenter, medan den anpassade längden och bredden hjälper chassit att matcha den specifika installationspositionen.

2. Datainsamlingsmoduler

För utrustning som behöver installera insamlingskretsar, gränssnitt och databearbetningsmoduler kan kretskortet fixeras genom de interna PCB-kortplatserna och chassidimensionerna anpassas efter utrustningens installationsutrymme.

3. Interna elektroniska moduler för industriell utrustning

Lämplig för elektroniska moduler som behöver integreras i stor utrustning, såsom styr-, gränssnitts- eller signalbehandlingsmoduler.

Chassiets längd och bredd kan anpassas efter utrustningens inre utrymme, vilket minskar onödiga yttre dimensioner.

4. Inbäddad kommunikationsutrustning

Lämplig för kommunikations- eller gränssnittsmoduler som behöver installeras inuti annan utrustning.

De främre och bakre panelerna kan bearbetas enligt kommunikationsgränssnitt, strömgränssnitt och andra krav.

5. Elektroniska moduler för automationsutrustning

För oberoende elektroniska moduler i automationsutrustning kan ett aluminiumprofilchassi ge ett oberoende strukturellt skydd, medan den anpassade längden och bredden anpassas till utrustningens interna installationsposition.

Anpassningsbara föremål

3-axlig CNC-bearbetningskapacitet

Boyuan Hardware använder för närvarande huvudsakligen 3-axlig CNC-bearbetning och kan utföra efterföljande bearbetning på 42,5 mm aluminiumprofilchassi och paneler enligt produktritningar.

Bearbetningsinnehåll kan innefatta:

• CNC-öppningar
• Borrning
• Tappning
• Monteringshålsbearbetning
• Gränssnittshålbearbetning
• Panel specialformade hål
• Försänknings-/försänkningshål
• Logotyp och märkningsbearbetning
• Annan strukturell bearbetning

Det specifika bearbetningsinnehållet bestäms enligt produktritningar och strukturella krav.

Produktionsprocess

Kunden tillhandahåller produktritningar eller dimensionskrav

↓

Bekräfta 42,5 mm fast höjd

↓

Bekräfta längd, bredd och inbäddat installationsutrymme

↓

Bekräfta PCB och intern komponentlayout

↓

Aluminiumprofilbearbetning

↓

Längdskärning

↓

3-axlig CNC-bearbetning

↓

Bearbetning av främre och bakre panel

↓

Ytbehandling

↓

Besiktning av mått och utseende

↓

Chassimontage

↓

Besiktning av färdig produkt

↓

Paketering och frakt

Om Boyuan

20+ års erfarenhet av tillverkning av aluminiumprodukter

Boyuan Hardware har varit engagerat i aluminiumprodukter och relaterad bearbetning i över 20 år, med produkter som täcker aluminiumprofilchassier, aluminiumkapslingar och CNC-bearbetade delar.

Ca. 10 000㎡ Produktionsplats

Fabrikens produktionsområde är cirka 10 000㎡, som kan bearbeta aluminiumprodukter, CNC-bearbetning, borrning, gängning, ytbehandling, montering och inspektion.

Ca. 300 uppsättningar av befintliga formar

Med cirka 300 uppsättningar av befintliga formar, tillgängliga för produktion av aluminiumprofilprodukter med olika specifikationer.

3-axlig CNC-bearbetning

För närvarande används 3-axlig CNC huvudsakligen för aluminiumprodukter och chassirelaterad bearbetning, komplettering av borrning, gängning, öppning och andra processer enligt kundens ritningar.

Workshop Show

FAQ

Q1. Är höjden på detta chassi fast?

Ja. Höjden på denna modell är fixerad till 42,5 mm, medan längden och bredden kan anpassas.

Q2. Varför är detta chassi lämpligt för inbyggd installation?

Den fasta höjden på 42,5 mm ger en relativt kompakt profil samtidigt som den lämnar mer internt utrymme för PCB-installation, komponenter och monteringsstrukturer. Längden och bredden kan också justeras för att passa det tillgängliga installationsutrymmet.

Q3. Kan chassit anpassas efter min PCB?

Ja. Längden och bredden kan anpassas efter PCB-dimensioner, komponentlayout och installationskrav.

Q4. Har chassit en intern PCB-plats?

Ja. Aluminiumextruderingsstrukturen inkluderar en intern PCB-plats för PCB-positionering och installation.

F5. Kan interna monteringsstrukturer anpassas?

Ja. Invändiga monteringsspår och tillhörande bearbetning kan utformas enligt produktstrukturen.

F6. Kan de främre och bakre panelerna bearbetas?

Ja. Panelerna kan CNC-bearbetas för gränssnitt, monteringshål, indikatorer, knappar och andra nödvändiga öppningar.

F7. Kan chassit användas för värmealstrande komponenter?

Aluminiumextruderingsstrukturen ger en värmeavledningsväg. För produkter med specifika termiska krav bör den faktiska värmeavledningsdesignen bestämmas enligt komponenteffekt och layout.

F8. Vilken CNC-bearbetningskapacitet tillhandahåller du?

Boyuan tillhandahåller huvudsakligen 3-axlig CNC-bearbetning för aluminiumchassi och relaterade komponenter.
